модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

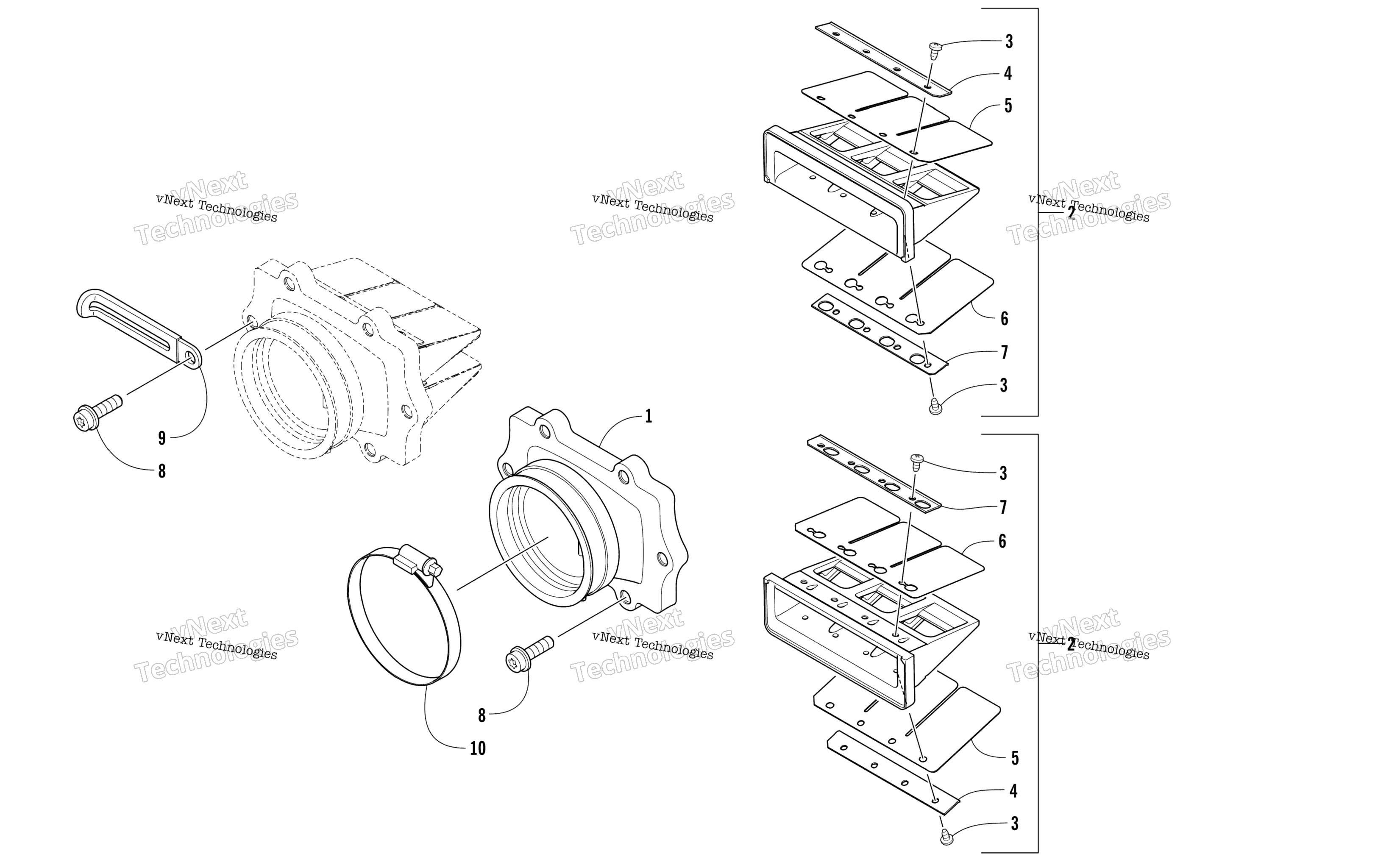

Схема узла лепесткового клапана для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Manifold, Intake art. 0907-003
По запросу
2
Valve, Reed - Assembly (inc. 3-7) art. 0907-001
По запросу
3
Screw, Machine art. 0923-045
По запросу
4
Plate, Backing - Outer art. 0907-007
По запросу
5
Valve, Reed - Outer art. 0907-005
По запросу
6
Valve, Reed - Inner art. 0907-006
По запросу
7
Plate, Backing - Inner art. 0907-008
По запросу
8
Screw, Cap art. 0923-025
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
