модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

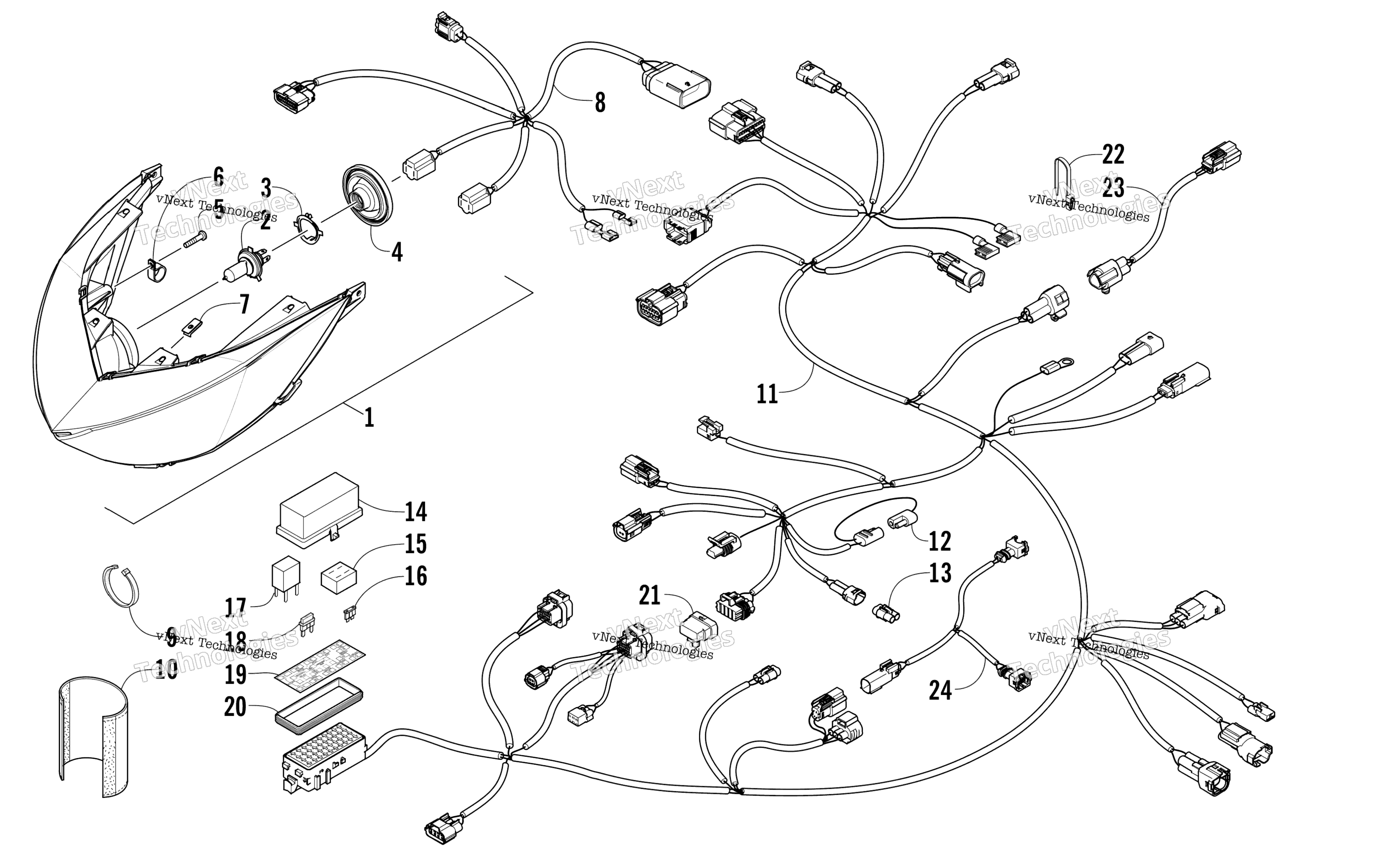

Схема фары And Wiring Assemblies для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assembly (inc. 2-4) art. 0609-967
По запросу
2
Лампочка H4 Arctic Cat art. 0609-956
от 1 701 ₽
3
Retainer,H/L art. 0409-097
По запросу
4
Boot art. 0609-919
По запросу
5
Screw, Self-Tapping art. 1623-915
По запросу
6
Clamp, Routing art. 1623-675
По запросу
7
Clip, U-Nut art. 0423-031
По запросу
8
Harness, Hood art. 1686-706
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Wrap, Harness art. 5706-618
По запросу
11
Harness, Main (inc. 12-21) art. 1686-742
По запросу
12
Tether, Accessory Cover art. 0486-164
По запросу
13
Plug art. 0630-325
По запросу
14
Cover, Fuse Block art. 0430-085
По запросу
15
Holder, Fuse art. 0430-037
По запросу
16
Fuse - 30 Amp art. 0430-030
По запросу
16
FUSE,MINI-20A art. 0430-098
По запросу
16
Fuse - 15 Amp art. 0430-031
По запросу
16
Fuse - 7.5 Amp art. 0430-068
По запросу
17
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
18
Диод Arctic Cat art. 0430-034
от 978 ₽
19
Decal, Fuse Block art. 1621-708
По запросу
20
Seal art. 0430-086
По запросу
21
Cover, Diagnostics Connector art. 0430-103
По запросу
22
Tie, Cable - Push Mount art. 0623-677
По запросу
23
Harness, Extension - Taillight art. 1686-684
По запросу
24
Harness, Extension - Injector art. 1686-663
По запросу
