модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

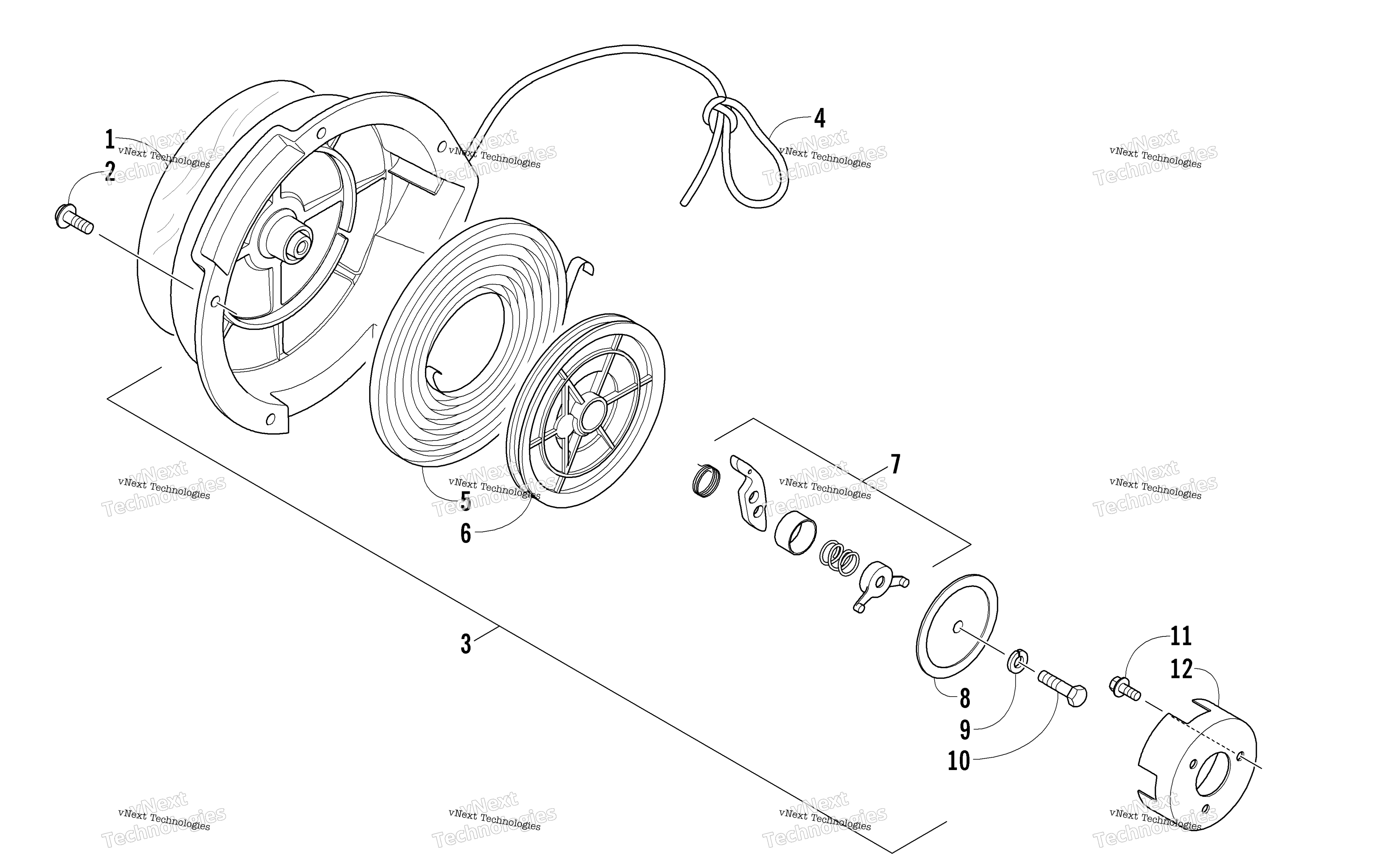

Схема ручного стартера STARTER для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Foil, Protective art. 4606-425
По запросу
2
Screw, Cap art. 0923-024
По запросу
3
Starter Assembly (inc. 4-10) art. 0920-001
По запросу
4
Rope, Starter (6 mm Dia.) (203 cm) art. 3006-889
По запросу
5
Spring art. 0920-015
По запросу
6
Roller, Starter art. 0920-016
По запросу
7
Ratchet Set art. 0920-018
По запросу
8
Plate, Friction art. 0920-017
По запросу
9
Washer, Lock art. 8051-247
По запросу
10
Винт Arctic Cat art. 8408-826
По запросу
11
Screw, Cap art. 0923-023
По запросу
12
Pulley, Starter art. 0920-002
По запросу
