модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)

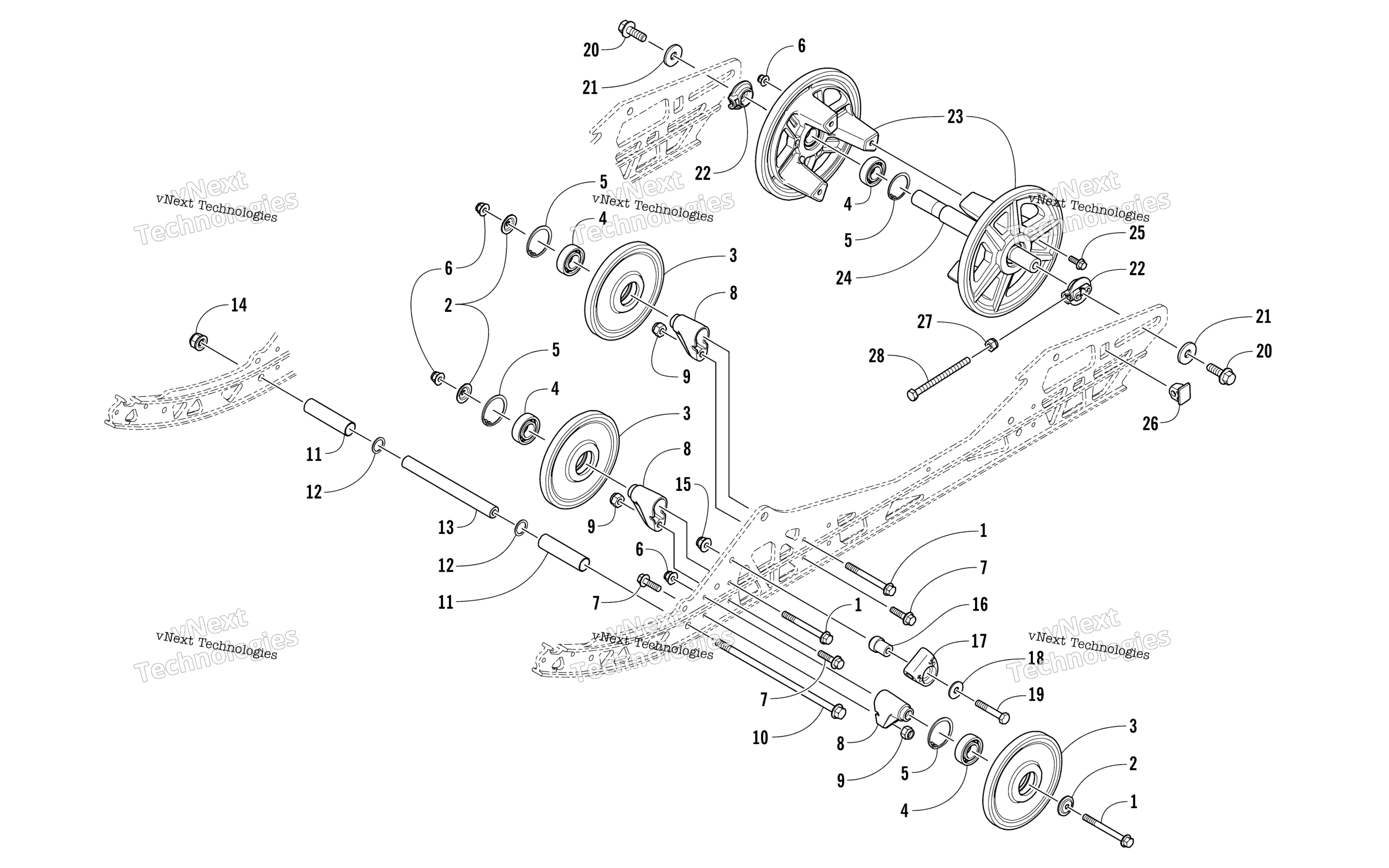

Схема Idler колесо узла для ZR 6000 LTD ES 129 ORANGE EARLY BUILD (S2017ZRDLEEBO)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Screw, Cap art. 8413-620
По запросу
8
Block, Mounting - Idler Wheel art. 3604-899
По запросу
9
Nut art. 8422-602
По запросу
10
Болт Arctic Cat art. 1423-431
По запросу
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
14
Гайка Arctic Cat art. 2623-202
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Block, Slide art. 3604-204
По запросу
17
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
18
Шайба Arctic Cat art. 8450-133
от 116 ₽
19
Screw, Cap art. 8408-855
По запросу
20
Screw, Cap art. 8413-031
По запросу
21
Washer art. 1623-931
По запросу
22
Bushing, Adjuster art. 3604-641
По запросу
23
Wheel, Idler - Tri-Hub (inc. two No. 4-5) art. 4604-138
По запросу
24
Axle, Rear art. 3604-640
По запросу
25
Болт Arctic Cat art. 8408-620
от 190 ₽
26
Adjuster, Track art. 3604-647
По запросу
27
Nut, Lock art. 8422-802
По запросу
28
Screw, Cap art. 1623-682
По запросу
Другие схемы модели
Idler колесо узел
