модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

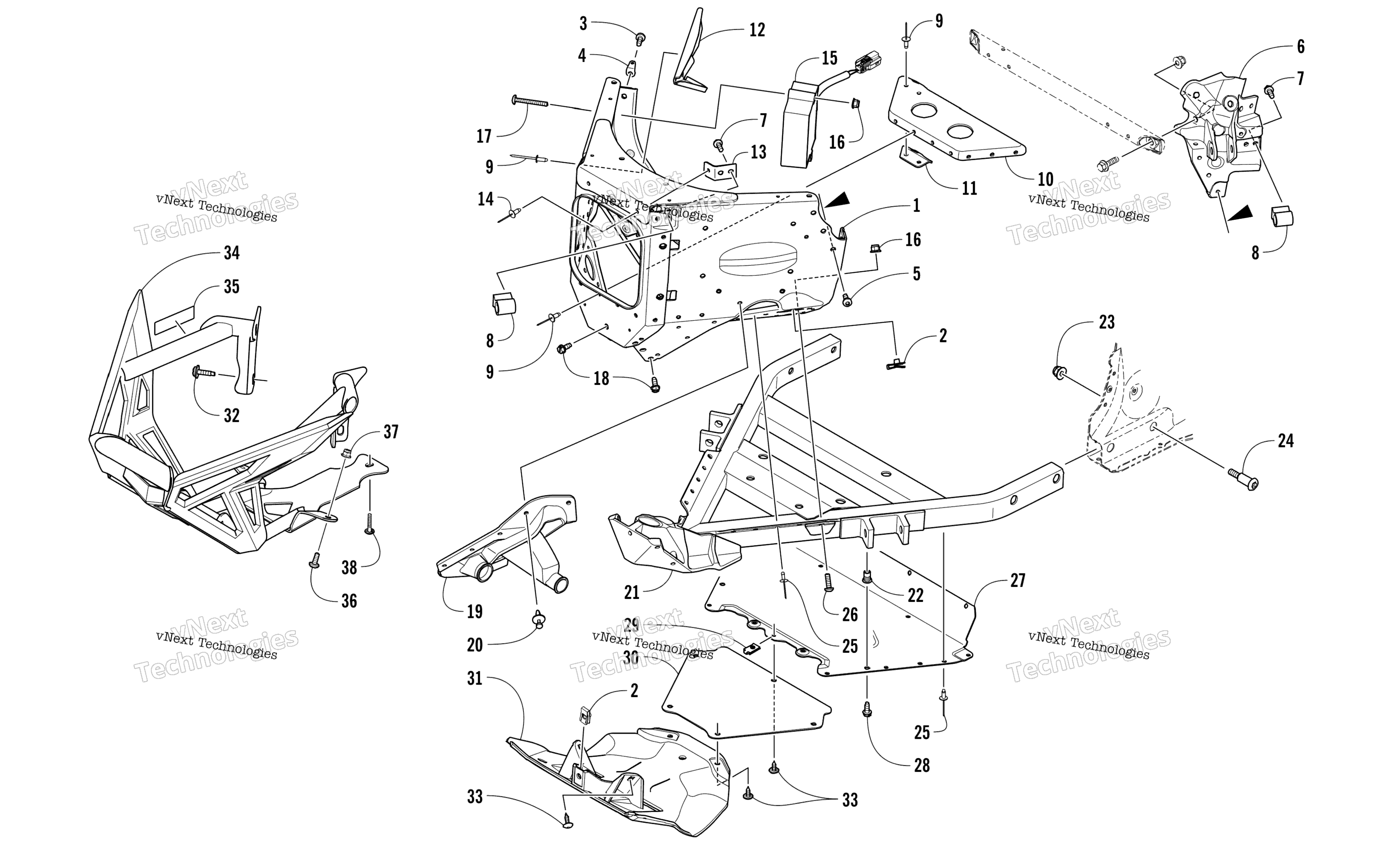

Схема передней части Bumper And Frame Assembly для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-6) art. 2707-494
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Tab, Spring art. 2612-707
По запросу
5
Винт Arctic Cat art. 0423-538
от 110 ₽
6
Bracket, Shock Mount - Upper Right - Black art. 1707-776
По запросу
6
Bracket, Shock Mount - Upper Left - Black art. 1707-777
По запросу
7
Screw, Cap art. 8413-617
По запросу
8
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
9
Заклепка Arctic Cat art. 8060-706
от 116 ₽
10
Bracket, Reinforcement art. 1607-565
По запросу
11
Brace, Steering Post art. 1607-566
По запросу
12
Bracket, Steering Stop art. 0607-991
По запросу
13
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
14
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
15
Regulator/Rectifier art. 0630-312
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
18
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
19
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
19
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Frame, Front - Lower - Black art. 3707-130
По запросу
22
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
Screw, Shoulder art. 1623-817
По запросу
25
Заклепка Arctic Cat art. 8060-686
от 116 ₽
26
Screw, Machine art. 8468-620
По запросу
27
Belly Pan - Center art. 1607-629
По запросу
28
SCREW,MACH-TSTRH M5X0.8X20 Z&Y art. 8476-520
По запросу
29
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
30
Panel, Access art. 1607-063
По запросу
31
Belly Pan - Front art. 7606-053
По запросу
32
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
33
Screw, Self-Tapping art. 2623-166
По запросу
34
Bumper, Front art. 7639-986
По запросу
35
Decal, Reflector - Amber art. 4621-772
По запросу
36
Винт Arctic Cat art. 8477-616
от 110 ₽
37
Nut art. 8427-605
По запросу
38
Screw, Self-Tapping art. 2623-165
По запросу
