модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

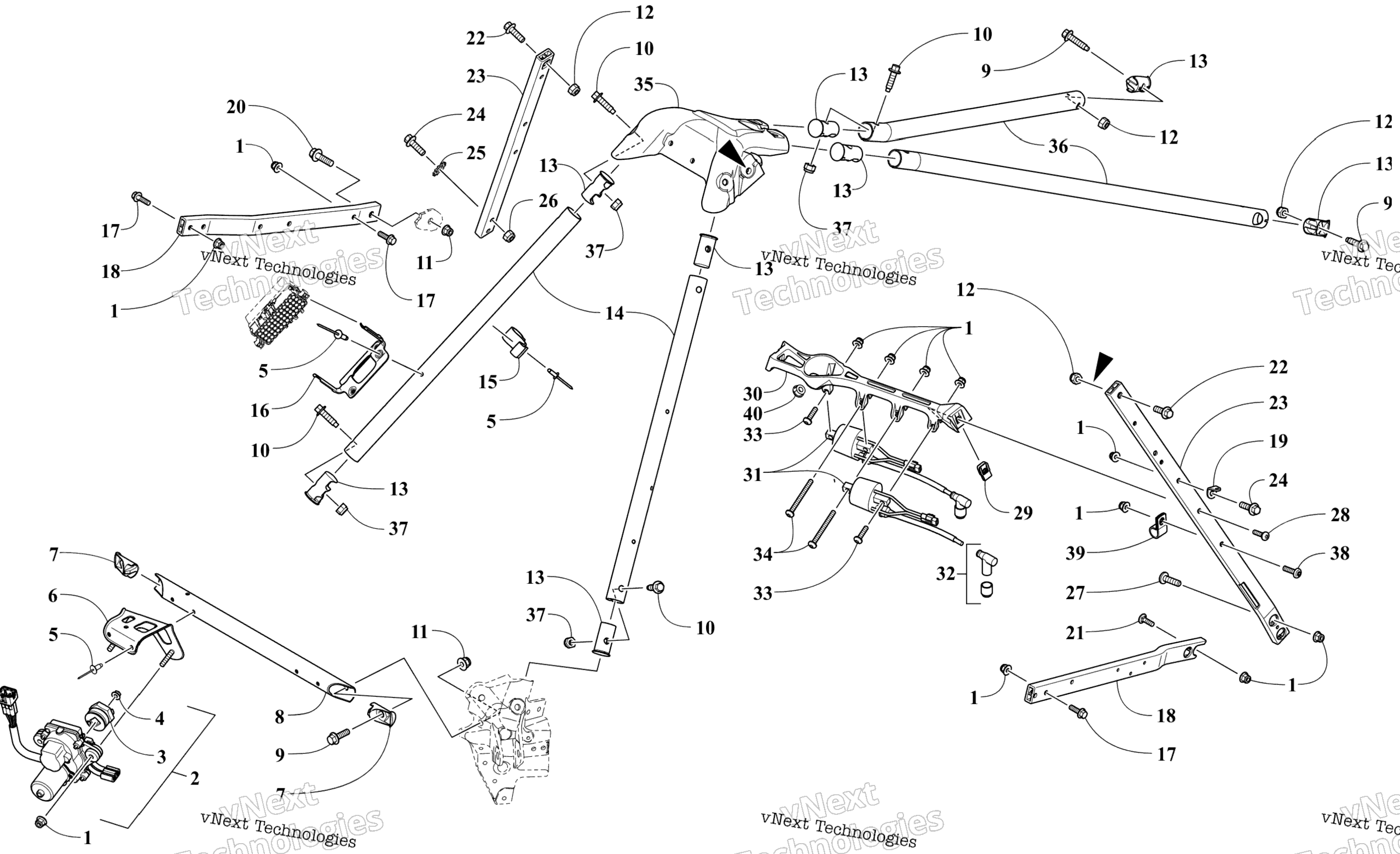

Схема рулевого управления Support Assembly для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Servomotor (inc. 3-4) art. 0902-012
По запросу
3
Pulley, Controller art. 0902-019
По запросу
4
Nut art. 8424-501
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Bracket, Mounting - Servomotor art. 4706-845
По запросу
7
Insert art. 1607-002
По запросу
8
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
9
Screw, Cap art. 1623-982
По запросу
10
Screw, Cap art. 1623-836
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Nut, Lock art. 8422-802
По запросу
13
Insert art. 1607-680
По запросу
14
Spar, Front - Black art. 2707-497
По запросу
15
Clamp, Routing art. 1623-938
По запросу
16
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
17
Screw, Cap art. 8408-630
По запросу
18
Support, Chassis - Left art. 1607-583
По запросу
18
Support, Chassis - Right art. 1607-212
По запросу
19
Tab, Spring art. 2612-707
По запросу
20
Screw, Cap art. 8408-885
По запросу
21
Bolt, Carriage art. 1623-917
По запросу
22
Болт Arctic Cat art. 8408-820
от 110 ₽
23
Support, Side - Rear - Right art. 0607-252
По запросу
23
Support, Side - Rear - Left art. 1607-581
По запросу
24
Болт Arctic Cat art. 8408-625
от 116 ₽
25
Washer, Lock art. 8053-212
По запросу
26
Nut art. 8422-602
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Screw, Machine art. 8476-626
По запросу
29
Клипса Arctic Cat art. 0423-577
от 168 ₽
30
Bracket, Mounting - Coil art. 0708-626
По запросу
31
Coil, Ignition - Assembly (inc. 32) art. 0902-034
По запросу
32
Cap, Spark Plug art. 3006-367
По запросу
33
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
34
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
35
Support, Steering art. 2707-850
По запросу
36
Spar, Rear - Right art. 2707-686
По запросу
36
Spar, Rear - Left art. 2707-687
По запросу
37
Nut, Lock art. 8422-002
от 882 ₽
38
Screw, Machine art. 8476-625
от 160 ₽
39
Clamp, Routing art. 2623-083
По запросу
40
Bushing art. 0608-695
По запросу
