модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

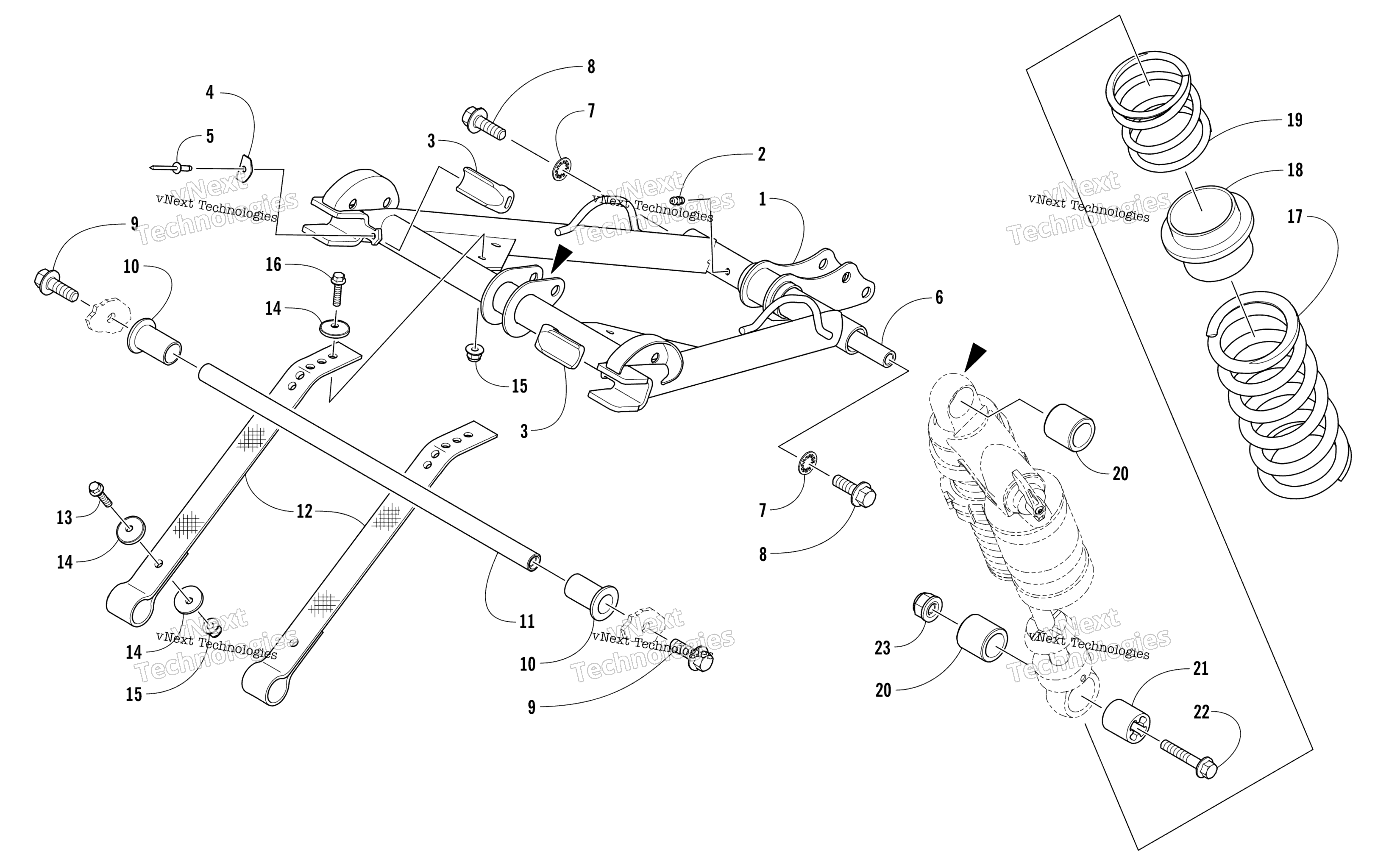

Схема задней части Suspension Front Arm Assembly для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-5) art. 3704-001
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Plate, Retaining art. 3604-968
По запросу
5
Rivet art. 8060-708
По запросу
6
Axle, Inner art. 4604-086
По запросу
7
Шайба Arctic Cat art. 1623-992
от 168 ₽
8
Screw, Cap art. 8413-031
По запросу
9
Screw, Cap art. 8408-041
По запросу
10
Bushing, Flared art. 3604-233
По запросу
11
Axle, Front Slider art. 3604-663
По запросу
12
Strap, Limiter art. 3604-823
По запросу
13
Screw, Cap art. 8408-630
По запросу
14
Washer art. 8450-109
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Болт Arctic Cat art. 8408-620
от 190 ₽
17
Spring, Compression - Black art. 3704-039
По запросу
18
Ring, Communicator art. 4604-238
По запросу
19
Spring, Compression - Black art. 3704-035
По запросу
20
Bearing art. 3604-906
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 2 шт.
21
Axle, Shock art. 4604-228
По запросу
22
Screw, Cap art. 8408-045
По запросу
23
Гайка Arctic Cat art. 2623-202
По запросу
