модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

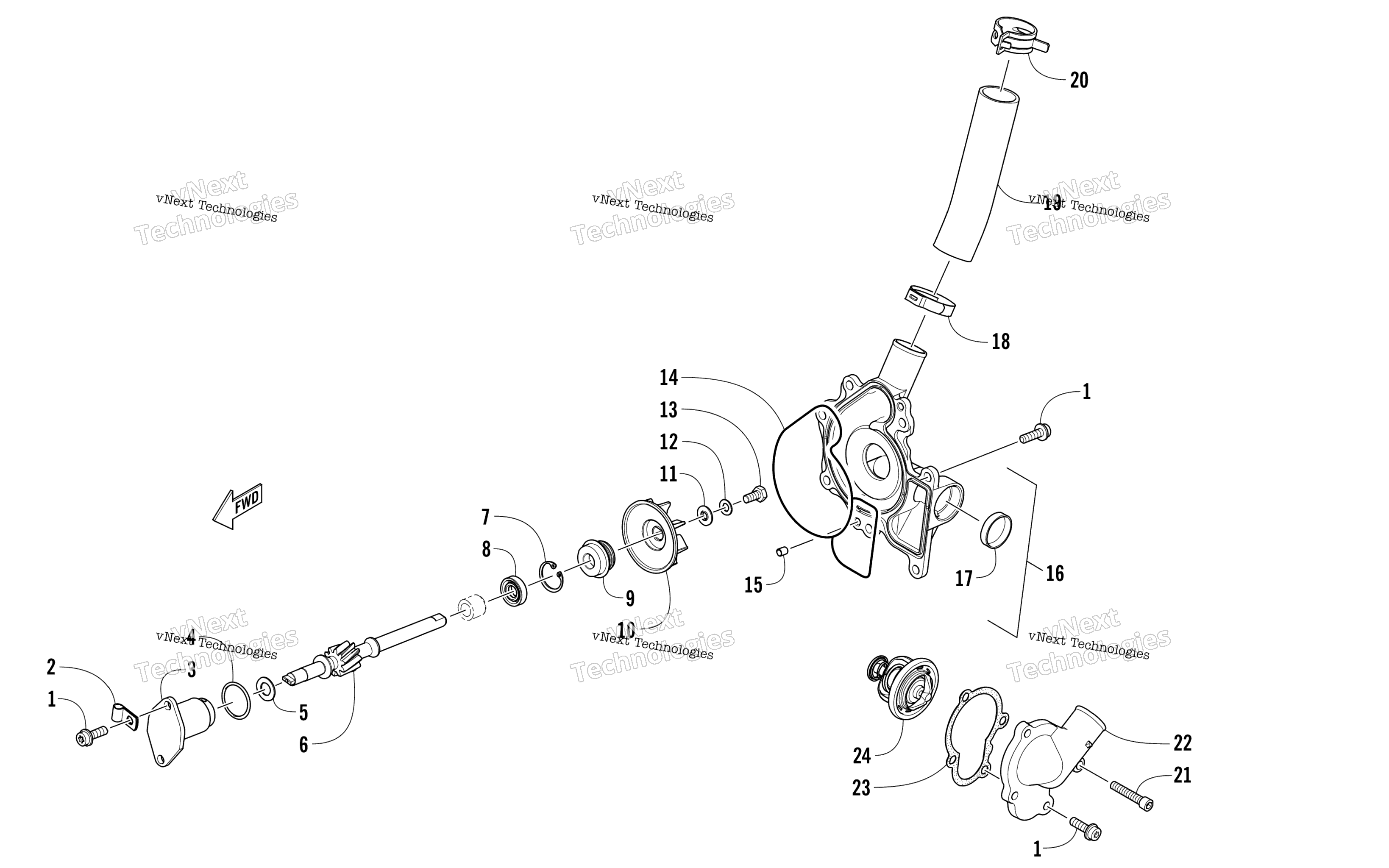

Схема системы охлаждения Pump And Thermostat для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 0923-025
По запросу
2
Clamp, Routing art. 1623-676
По запросу
3
Retainer, Driven Shaft art. 0913-020
По запросу
4
O-Ring art. 0930-031
По запросу
5
Shim, 10 x 18 x 1 mm art. 0923-036
По запросу
6
Shaft, Driven art. 0905-231
По запросу
7
Circlip art. 0931-003
от 3 081 ₽
8
Seal, Oil art. 0930-004
По запросу
9
Сальник водяной помпы Arctic Cat art. 0930-005
от 3 081 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
10
Impeller art. 0913-006
По запросу
11
Washer, Seal art. 0923-011
По запросу
12
Washer art. 0923-035
По запросу
13
Screw, Cap art. 0923-030
По запросу
14
Seal art. 0930-025
от 3 081 ₽
15
Шплинт распредвала Arctic Cat art. 0829-049
По запросу
16
Cover, Water Pump (inc. 17) art. 1913-005
По запросу
17
Plug art. 0818-103
По запросу
18
Clamp, Hose art. 1623-656
По запросу
19
Hose art. 0610-870
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Screw, Cap art. 0923-027
По запросу
22
Cover, Thermostat art. 0913-011
По запросу
23
Gasket, Thermostat Cover art. 0930-026
По запросу
24
Thermostat art. 0913-034
По запросу
