модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

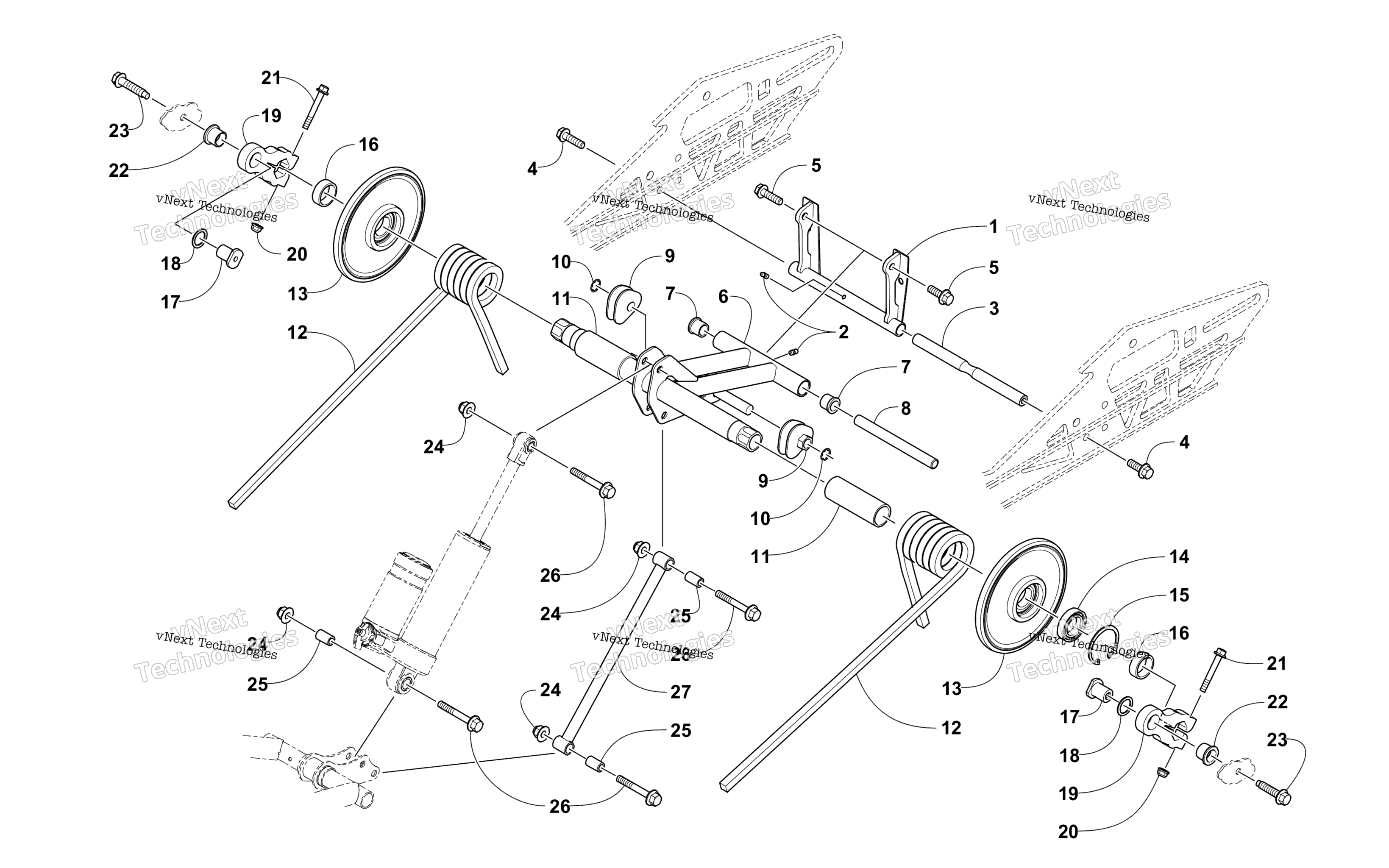

Схема задней части Suspension Rear Arm Assembly для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. one No. 2) art. 2704-389
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Axle art. 3604-965
По запросу
4
Screw, Cap art. 8413-031
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Arm, Idler - Black (inc. 7 and one No. 2) art. 2704-002
По запросу
7
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
8
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
9
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
9
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
11
Sleeve, Spring art. 3604-288
По запросу
12
Spring, Suspension - Left - Black art. 1704-577
По запросу
12
Spring, Suspension - Right - Black art. 1704-576
По запросу
13
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
14
Bearing art. 3604-257
от 500 ₽
15
Ring, Retaining art. 3604-256
По запросу
16
Spacer, Pivot - Idler Arm art. 3604-674
По запросу
17
Втулка подвески Arctic Cat art. 3604-979
По запросу
18
Washer art. 3604-930
По запросу
19
Pivot - Idler Arm (inc. 20-22) art. 3704-007
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
22
Bushing, Flared art. 3604-713
По запросу
23
Screw, Cap art. 2623-002
По запросу
24
Гайка Arctic Cat art. 2623-202
По запросу
25
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
26
Screw, Cap art. 8408-045
По запросу
27
Link, Shock - Black art. 1704-686
По запросу
