модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)

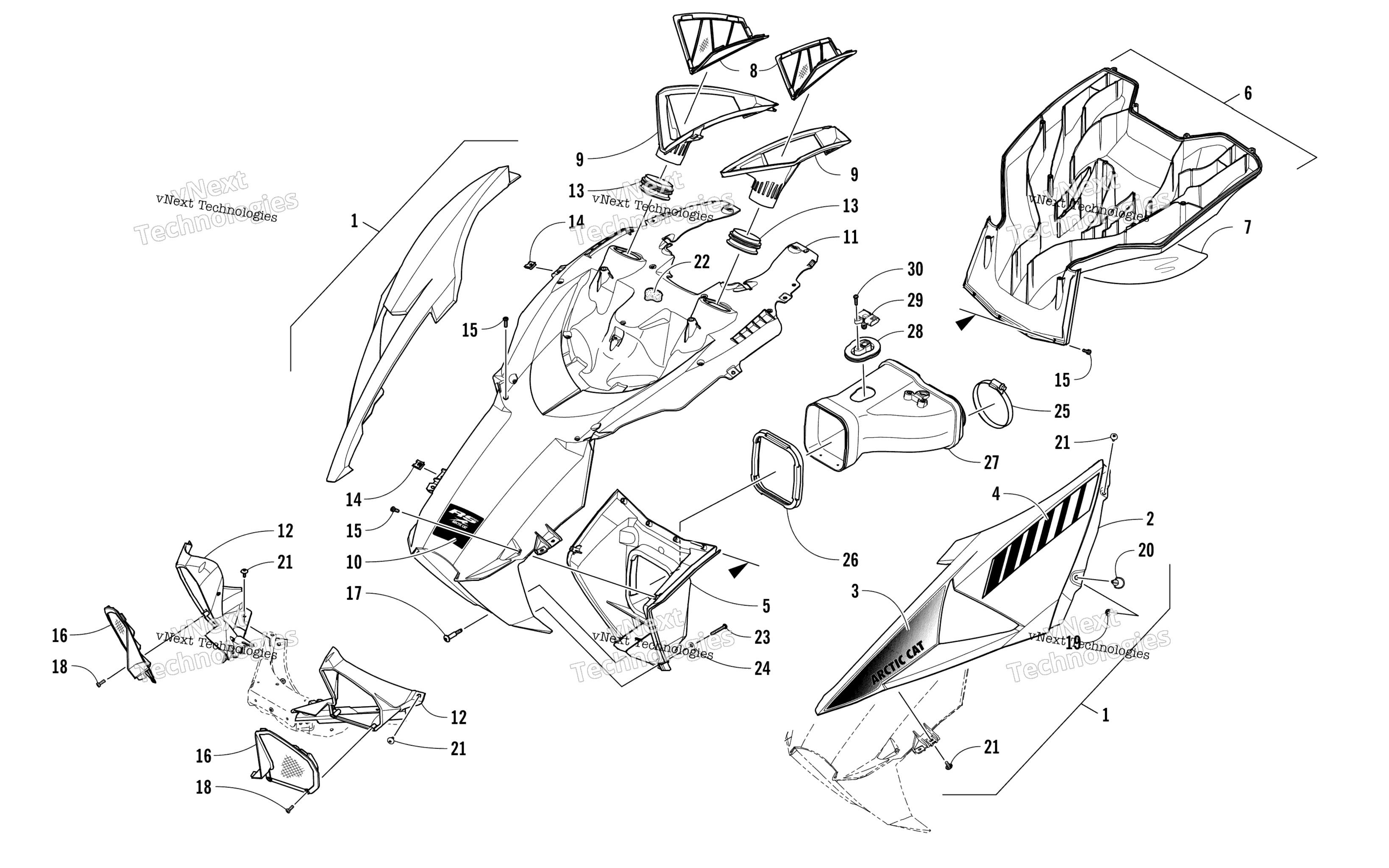

Схема капота And Air Intake Assembly для ZR 6000 RS LTD ES 129 BLACK (S2017ZRDRSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4) art. 5718-493
По запросу
1
Hood w/Decals - Right - Black (inc. 2-4) art. 5718-492
По запросу
2
Hood - Right - Black art. 7606-758
По запросу
2
Hood - Left - Black art. 7606-759
По запросу
3
Decal, Hood - Front Upper - Right art. 3621-902
По запросу
3
Decal, Hood - Front Upper - Left art. 3621-903
По запросу
4
Decal, Hood - Rear Lower - Right art. 3621-904
По запросу
4
Decal, Hood - Rear Lower - Left art. 3621-905
По запросу
5
Plenum, Air Intake - Lower Front art. 7606-050
По запросу
6
Plenum, Air Intake - Lower Rear - w/Foil (inc. 7) art. 5718-329
По запросу
7
Foil, Protective art. 7606-307
По запросу
8
Screen, Intake Duct - Left art. 0608-759
По запросу
8
Screen, Intake Duct - Right art. 0608-758
По запросу
9
Duct, Intake - Left art. 0608-749
По запросу
9
Duct, Intake - Right art. 0608-748
По запросу
10
Emblem, Hood - Center art. 3621-916
По запросу
11
Plenum, Intake - Upper (inc. 22) art. 6718-904
По запросу
12
Vent - Left art. 7606-259
По запросу
12
Vent - Right art. 7606-258
По запросу
13
Seal art. 6606-386
По запросу
14
Nut, U art. 1623-939
По запросу
15
Screw, Self-Tapping art. 1623-933
По запросу
16
Bezel, Vent - Left art. 7606-057
По запросу
16
Bezel, Vent - Right art. 7606-056
По запросу
17
Screw, Shoulder art. 2623-058
По запросу
18
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
19
Nut, Push art. 2623-004
от 1 130 ₽
20
Pin, Retaining art. 2623-003
от 1 130 ₽
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Foam, Intake art. 0617-648
от 1 156 ₽
23
Screw, Self-Tapping art. 1623-929
По запросу
24
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
25
Clamp, Hose art. 0423-018
По запросу
26
Adapter, Boot art. 0617-624
По запросу
27
Boot, Intake art. 1770-056
По запросу
28
Boot art. 2670-444
По запросу
29
Sensor, T-MAP art. 0824-052
от 4 464 ₽
30
Screw, Self-Tapping art. 2623-016
По запросу
