модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

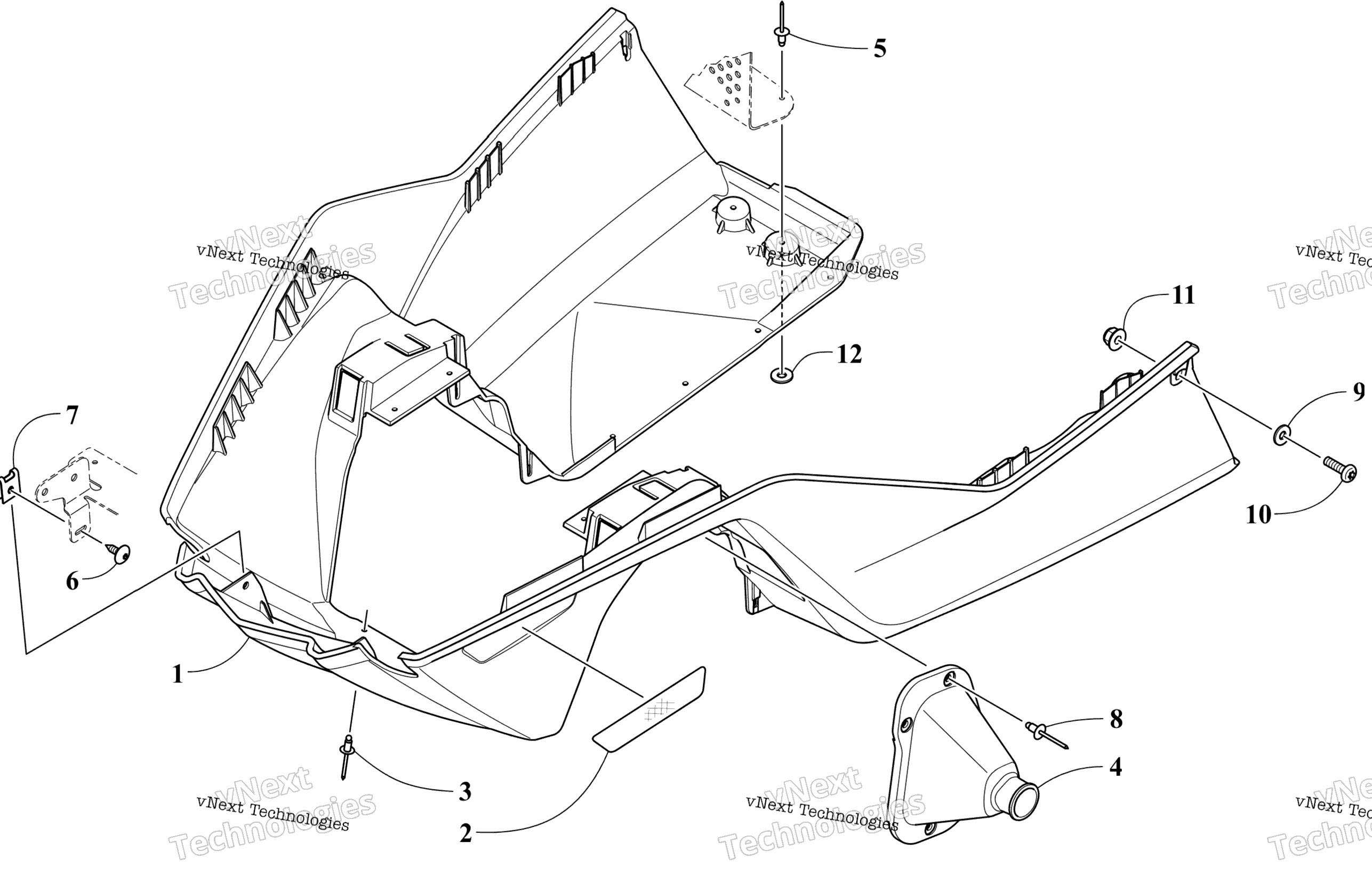

Схема Belly поддон узла для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan w/Reflectors (inc. 2) art. 6718-460
По запросу
2
Decal, Reflector - Amber art. 4621-357
По запросу
3
Rivet art. 8061-506
По запросу
4
Boot, Tie Rod - Right art. 0605-464
По запросу
4
Boot, Tie Rod - Left art. 0605-465
По запросу
5
Клепка art. 8061-508
По запросу
6
Screw, Self-Tapping art. 2623-166
По запросу
7
Nut, U art. 1623-939
По запросу
8
Rivet art. 8060-508
По запросу
9
Washer, Flat art. 2623-266
По запросу
10
Screw, Machine art. 8468-535
По запросу
11
Nut, Lock art. 8427-502
По запросу
12
Washer, Flat art. 0123-149
По запросу
Другие схемы модели
Belly поддон узел
