модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

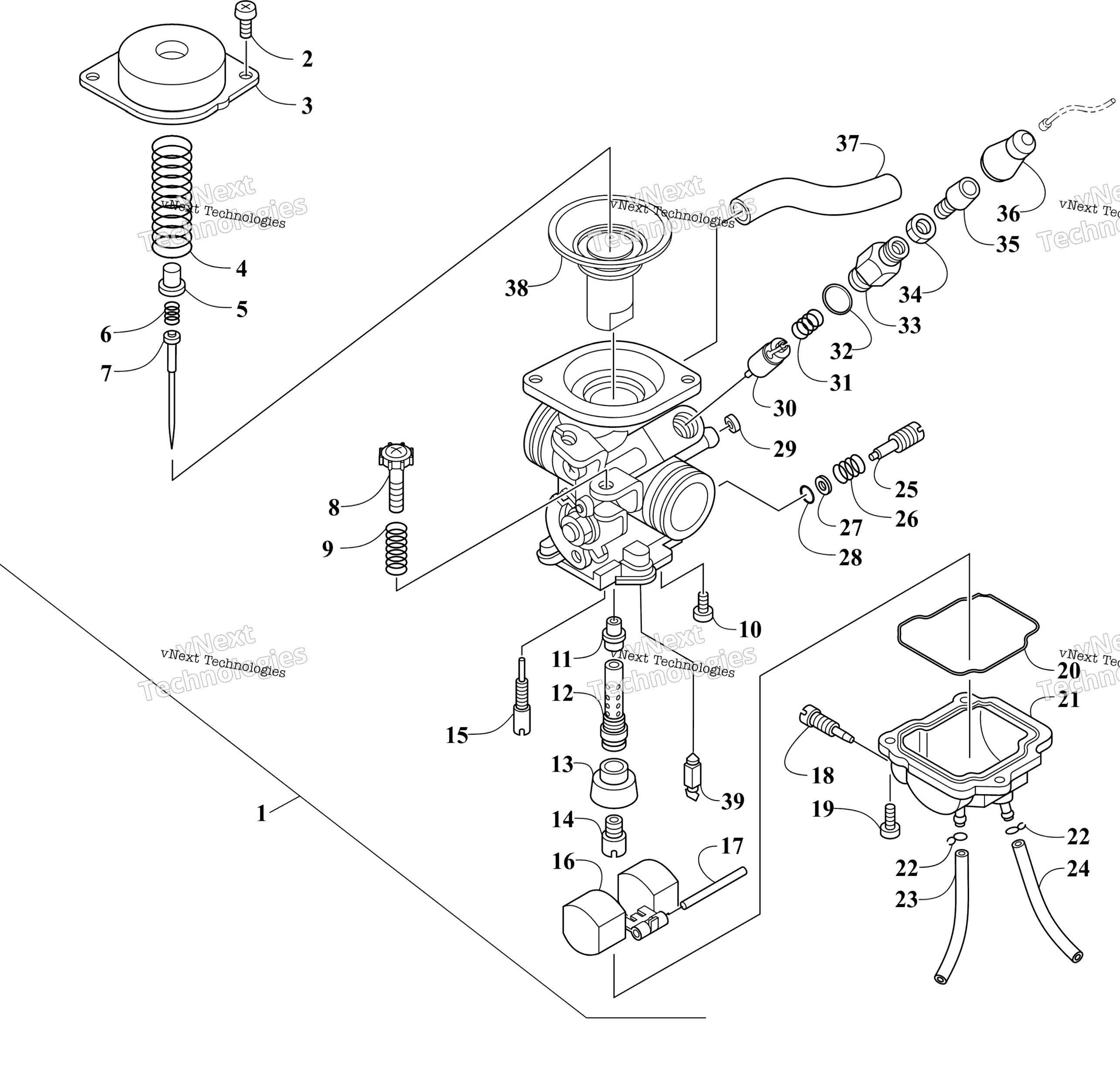

Схема узла карбюратора для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly art. 3021-965
По запросу
2
Screw, Pan Head art. 3021-982
По запросу
3
Cover, Diaphragm art. 3021-966
По запросу
4
Spring art. 3021-967
По запросу
5
Holder art. 3021-968
По запросу
6
Spring art. 3021-969
По запросу
7
Needle art. 3021-970
По запросу
8
Screw, Throttle art. 3021-984
По запросу
9
Spring, Throttle Stop art. 3021-985
По запросу
10
Screw, Pan Head art. 3021-980
По запросу
11
Nozzle, Main art. 3021-971
По запросу
12
Holder, Needle Jet art. 3021-973
По запросу
13
Plate, Battle art. 3021-974
По запросу
14
Jet, Main art. 3021-975
По запросу
15
Jet, Pilot art. 3021-989
По запросу
16
Float art. 3021-972
По запросу
17
Pin, Float art. 3021-979
По запросу
18
Plug, Drain art. 3020-706
По запросу
19
Screw, Pan Head art. 3021-669
По запросу
20
O-Ring art. 3021-978
По запросу
21
Body, Float Chamber art. 3021-981
По запросу
22
Clip, Pipe art. 3021-986
По запросу
23
Pipe, Overflow 1 art. 3021-988
По запросу
24
Pipe, Overflow 1 art. 3021-987
По запросу
25
Screw, Pilot art. 3021-990
По запросу
26
Spring, Air Adjusting art. 3020-705
По запросу
27
Washer art. 3020-668
По запросу
28
O-Ring art. 3020-666
По запросу
29
Net, Filter art. 3021-976
По запросу
30
Plunger, Starter art. 3021-983
По запросу
31
Coil, Spring art. 3020-636
По запросу
32
O-Ring art. 3020-640
По запросу
33
Cap, Plunger art. 3021-120
По запросу
34
Nut, Cable Adjusting art. 3020-714
По запросу
35
Screw, Cable Adjusting art. 3020-635
По запросу
36
Cap art. 3020-854
По запросу
37
Pipe art. 3021-977
По запросу
38
Diaphragm Assembly art. 3022-019
По запросу
39
Needle Assembly art. 3022-020
По запросу
