модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

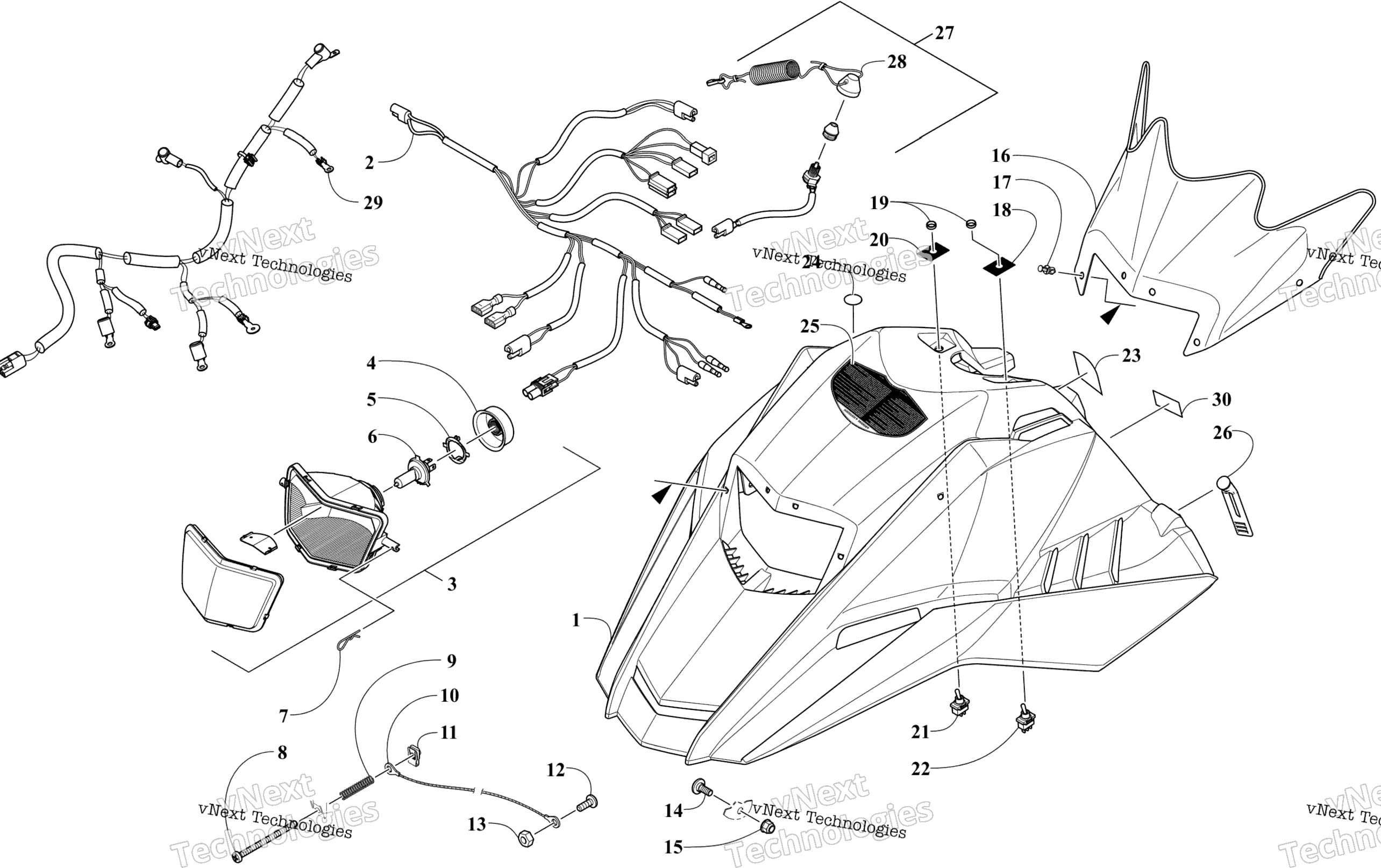

Схема Hood, Headlight, и Windshield узла для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood - Charcoal (inc. 23 and 25) art. 6718-473
По запросу
2
Harness, Wiring - Main art. 1686-863
По запросу
3
Headlight Assembly (inc. 4-6) art. 0609-964
По запросу
4
Boot art. 0609-992
По запросу
5
Retainer,H/L art. 0409-097
По запросу
6
Лампочка H4 Arctic Cat art. 0609-956
от 1 701 ₽
7
Clip, Hairpin art. 0623-847
По запросу
8
Screw art. 2623-256
По запросу
9
Spring, Adjuster art. 0623-466
По запросу
10
Cable, Hood art. 7606-964
По запросу
11
Клипса Arctic Cat art. 0423-577
от 168 ₽
12
Screw, Hex Washer Head art. 0623-420
По запросу
13
Nut, Lock art. 8041-246
По запросу
14
Screw, Shoulder art. 2623-042
По запросу
15
Nut, Lock art. 8427-603
По запросу
16
Windshield, Low - Black art. 7606-555
По запросу
17
Rivet, Removable art. 667790
По запросу
18
Decal, Headlight art. 4621-652
По запросу
19
Nut art. 0609-905
По запросу
20
Decal, Handwarmer art. 4621-653
По запросу
21
Switch (inc. 19) art. 0609-904
По запросу
22
Switch, Headlight (inc. 19) art. 0609-920
По запросу
23
Decal, Caution - Hood - French art. 4621-790
По запросу
23
Decal, Caution - Hood - English art. 4621-791
По запросу
24
Plug art. 2623-277
По запросу
25
Decal, Warning - Hood art. 4621-747
По запросу
26
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
27
Switch, Tether Assembly (inc. 28) art. 0630-173
По запросу
28
Tether Cord art. 0709-055
По запросу
29
Harness, Electric Start art. 1686-864
По запросу
30
Decal, EU E5/E10 Gas art. 6621-210
По запросу
