модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

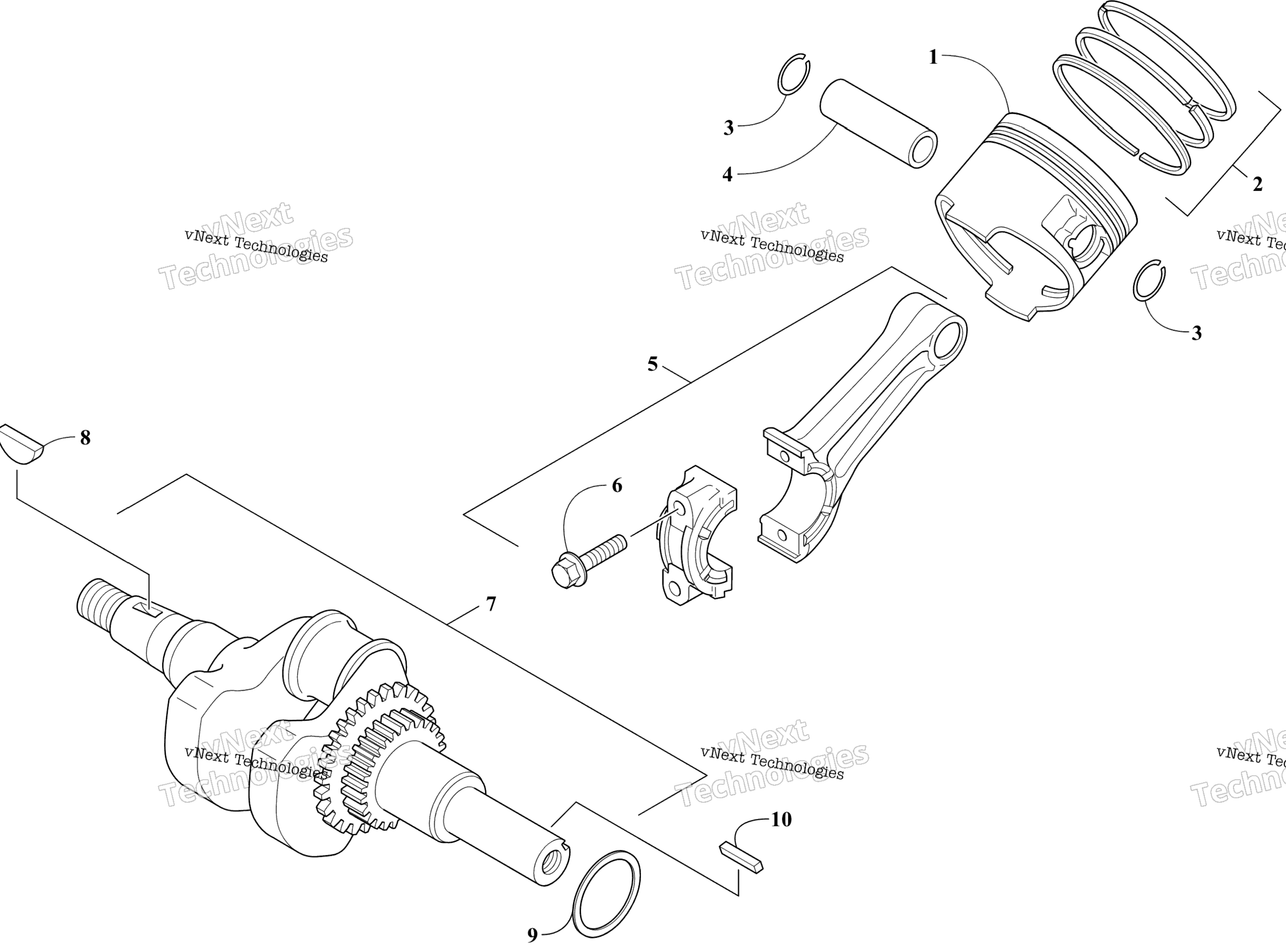

Схема узла поршня и коленвала для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston art. 3021-722
По запросу
1
Piston, Oversized (0.25 mm) (Optional) art. 3021-723
По запросу
1
Piston, Oversized (0.50 mm) (Optional) art. 3021-724
По запросу
2
Ring, Piston - Set art. 3021-725
По запросу
2
Ring, Piston - Set - Oversized (0.25 mm) (Optional) art. 3021-726
По запросу
2
Ring, Piston - Set - Oversized (0.50 mm) (Optional) art. 3021-727
По запросу
3
Circlip art. 3020-115
По запросу
4
Pin, Piston art. 3021-728
По запросу
5
Rod, Connecting - Assembly (inc. 6) art. 3021-720
По запросу
6
Screw, Cap art. 3020-032
По запросу
7
Crankshaft Assembly art. 3021-718
По запросу
8
Key art. 3020-098
По запросу
9
Shim, Crankshaft (T=0.1) art. 3020-030
По запросу
9
Shim, Crankshaft (T=0.2) art. 3021-937
По запросу
9
Shim, Crankshaft (T=0.3) art. 3021-938
По запросу
10
Key art. 3020-099
По запросу
Другие схемы модели
Узел поршня и коленвала
