модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

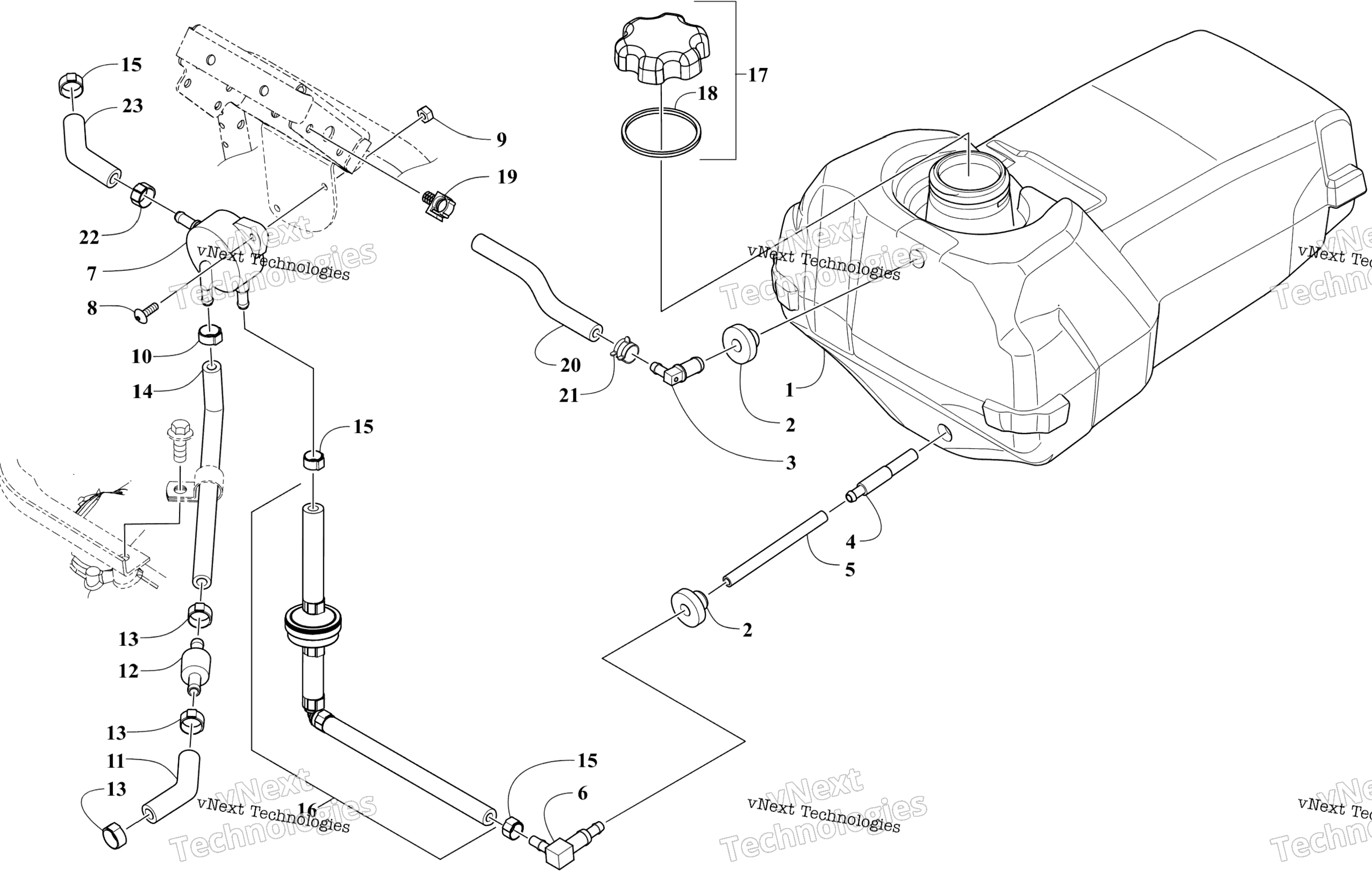

Схема топливный бак и топливный насос Assemblies для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel Assembly (inc. 2-6) art. 1770-211
По запросу
2
Grommet art. 1670-325
По запросу
3
Fitting, Oil Tank art. 1670-494
По запросу
4
Strainer, Gas Tank art. 0510-358
По запросу
5
Hose, Gasline - 50 ft art. 0610-814
По запросу
6
Elbow, Gas Tank art. 0109-284
По запросу
7
Fuel Pump Assembly art. 3021-826
По запросу
8
Screw, Machine art. 8017-399
По запросу
9
Nut, Lock art. 8041-246
По запросу
10
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
11
Hose, Fuel art. 1610-049
По запросу
12
Filter Assembly art. 3021-825
По запросу
13
Clamp, Hose art. 0610-563
По запросу
14
Hose, Fuel - 25 ft art. 1610-050
По запросу
15
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
16
Hose, Fuel Assembly art. 1770-299
По запросу
17
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
18
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
19
Clip, Routing art. 1623-406
По запросу
20
Hose - 50 ft art. 6101-009
По запросу
21
Clamp, 10mm art. 1623-042
По запросу
22
Clamp, Hose art. 0623-373
По запросу
23
Hose, Fuel - 25 ft art. 1610-057
По запросу
