модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES LIME (S2021ZRAACUSX)

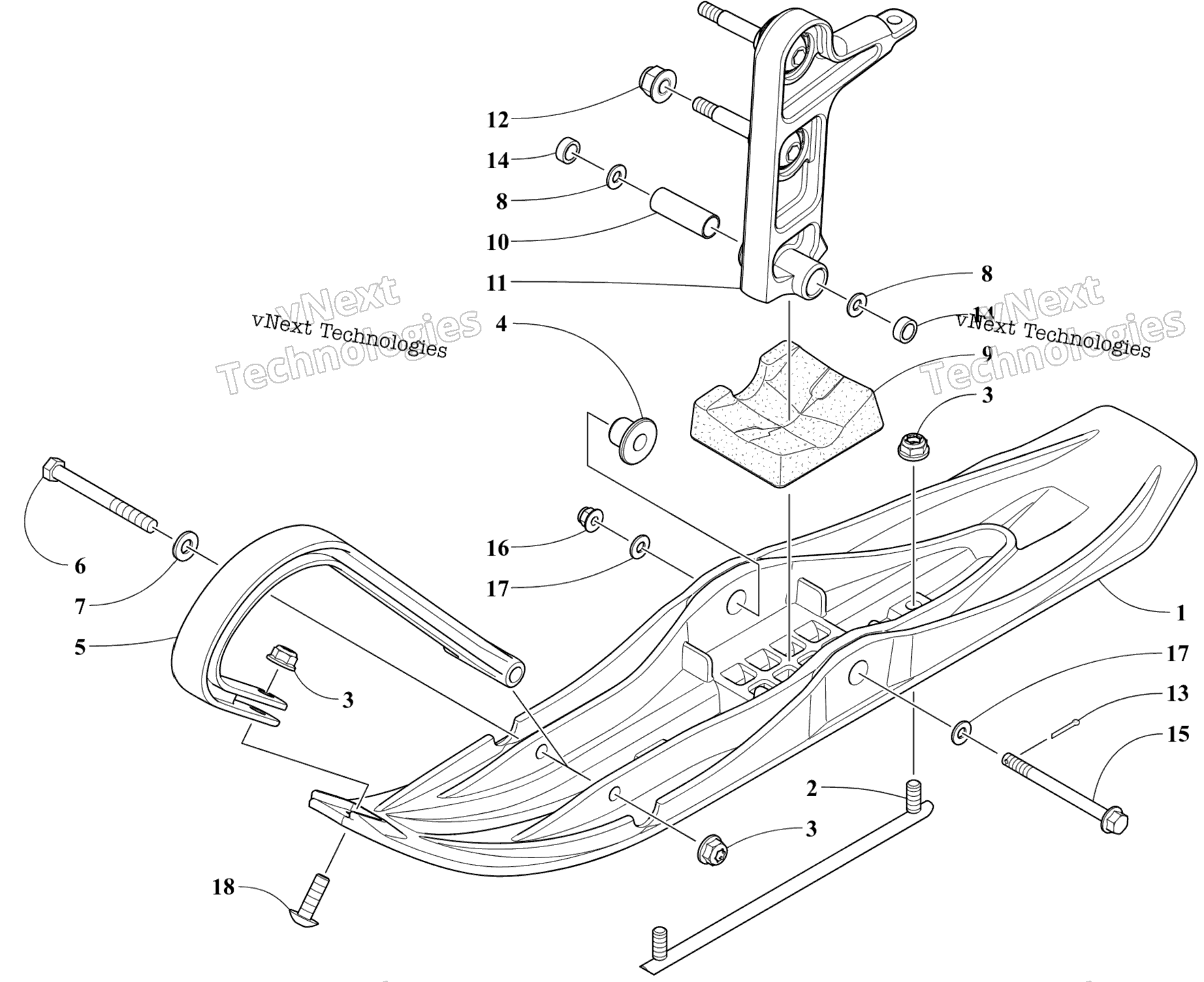

Схема Ski и Spindle узла для ZR 200 ES LIME (S2021ZRAACUSX)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic - Black art. 3603-614
По запросу
2
Wearbar art. 3703-804
По запросу
3
Гайка Arctic Cat art. 8047-426
По запросу
4
Втулка Arctic Cat art. 2603-746
По запросу
5
Handle, Ski - Black art. 1603-594
По запросу
6
Screw, Cap art. 8002-141
По запросу
7
Шайба Arctic Cat art. 8050-247
По запросу
8
WASHER,THRUST 17.17 ID X 24.41 OD. art. 0645-752
По запросу
9
Damper, Ski - Left art. 3603-341
По запросу
9
Damper, Ski - Right art. 3603-340
По запросу
10
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 2 шт.
Подписаться
11
Spindle - Left art. 3703-961
По запросу
11
Spindle - Right art. 3703-960
По запросу
12
Nut, Lock art. 8427-805
По запросу
13
Шплинт art. 0123-458
По запросу
14
Spacer art. 3603-620
По запросу
15
Screw, Cap art. 1623-781
По запросу
16
Гайка Arctic Cat art. 0423-744
от 263 ₽
17
Washer art. 1623-801
По запросу
18
Screw, Machine art. 8017-672
По запросу
