модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

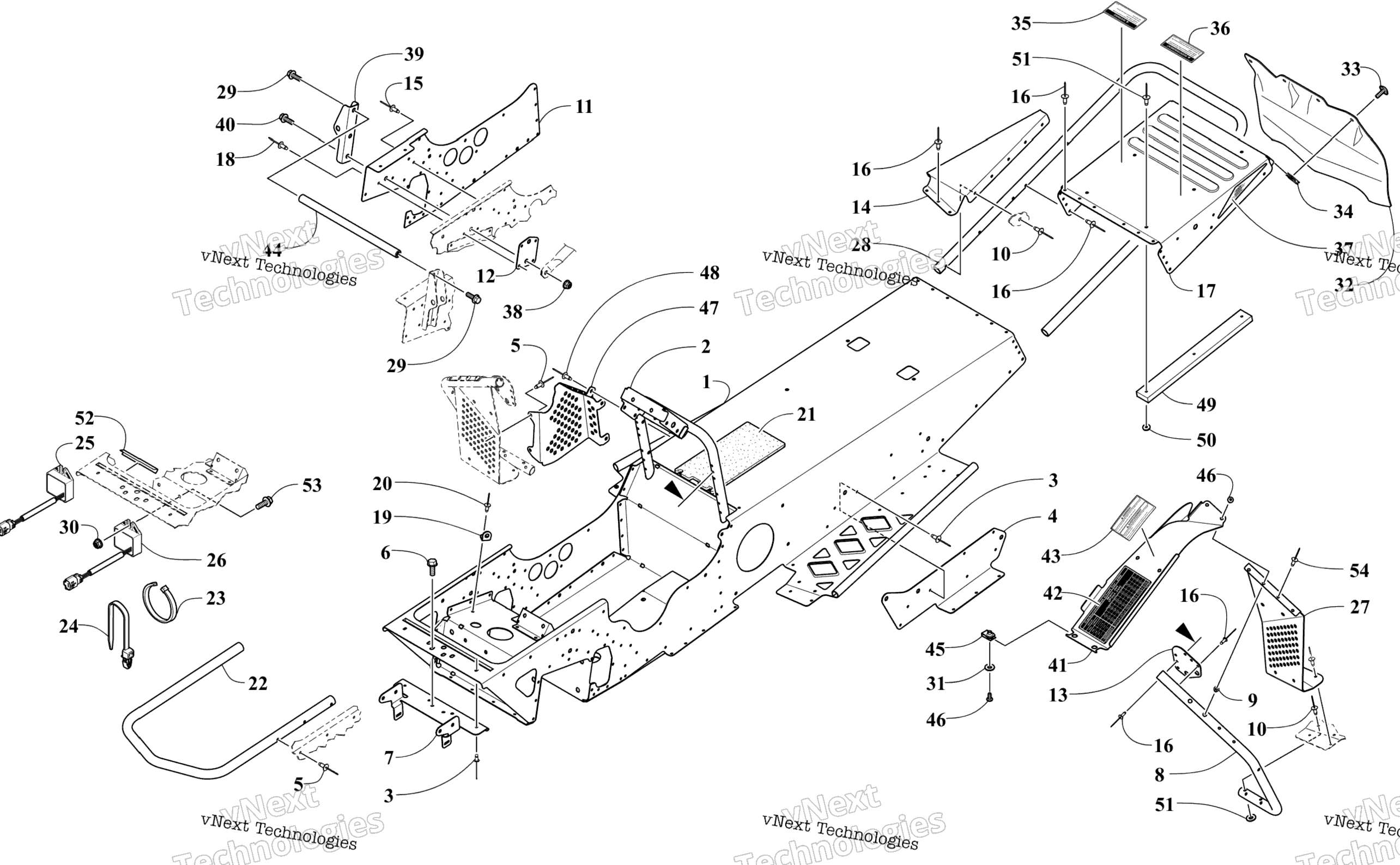

Схема шасси And Bumper Assemblies для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-20) art. 3707-793
По запросу
2
Front End - Assembly - Black art. 6706-615
По запросу
3
Rivet art. 8060-484
По запросу
4
Plate, Reinforcement - Right art. 6706-270
По запросу
4
Plate, Reinforcement - Left art. 6706-271
По запросу
5
Заклепка Arctic Cat art. 8060-706
от 116 ₽
6
Screw, Self-Tapping art. 0623-892
По запросу
7
Bracket, Belly Pan - Front - Black art. 6706-367
По запросу
8
Support, Footrest - Black (inc. (9) art. 6706-786
По запросу
9
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
10
Rivet art. 2623-262
По запросу
11
Plate, Reinforcement - Outer - Right art. 6716-016
По запросу
11
Plate, Reinforcement - Outer - Left art. 6716-017
По запросу
12
Plate, Reinforcement - Inner art. 6706-440
По запросу
13
Bracket, Support - Black art. 6706-661
По запросу
14
End Cap, Rear Bumper - Left - Black art. 6716-165
По запросу
14
End Cap, Rear Bumper - Right - Black art. 6716-164
По запросу
15
Rivet art. 8060-486
По запросу
16
Rivet art. 2623-221
По запросу
17
Plate, Cover - Black art. 6716-163
По запросу
18
Rivet art. 2623-261
По запросу
19
Tab, Spring art. 2612-707
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Pad, Fuel Tank art. 0617-796
По запросу
22
Bumper, Front - Black art. 6706-274
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Tie, Cable - Push Mount art. 0623-677
По запросу
25
Regulator, DC art. 0630-349
По запросу
26
Regulator, AC art. 0630-365
По запросу
27
Footrest - Left art. 6716-161
По запросу
27
Footrest - Right art. 6716-160
По запросу
28
Bumper, Rear - Black art. 6706-273
По запросу
29
Screw, Cap art. 1623-566
По запросу
30
Гайка Arctic Cat art. 8427-602
от 116 ₽
31
Washer art. 0123-802
от 110 ₽
32
Snowflap art. 6606-449
По запросу
33
Винт Arctic Cat art. 2623-164
от 368 ₽
34
Nut, U art. 1623-939
По запросу
35
Decal, Warning - Towing (French) art. 5611-852
По запросу
36
Decal, Warning - Towing (English) art. 5611-853
По запросу
37
Decal, Reflector - Red art. 8621-870
По запросу
38
Гайка Arctic Cat art. 8047-426
По запросу
39
Bracket art. 6706-441
По запросу
40
Screw, Cap art. 8020-131
По запросу
41
Guard, Clutch w/Decals (inc. 42-43) art. 3707-631
По запросу
42
Decal, Jet Chart art. 5621-854
По запросу
43
Decal, Warning - Belt Guard art. 1611-565
По запросу
44
Axle, X-Brace art. 4604-452
По запросу
45
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
46
Screw, Machine art. 8476-516
По запросу
47
Guard, Brake Disk - Black art. 6716-162
По запросу
48
Rivet - Black art. 8060-702
По запросу
49
Protector, Tunnel art. 3707-134
По запросу
50
Washer, Flat art. 2623-276
По запросу
51
Rivet art. 8060-508
По запросу
52
Trim art. 0706-371
По запросу
53
Винт Arctic Cat art. 8477-620
от 168 ₽
54
Клепка Arctic Cat art. 8060-504
от 116 ₽
