модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

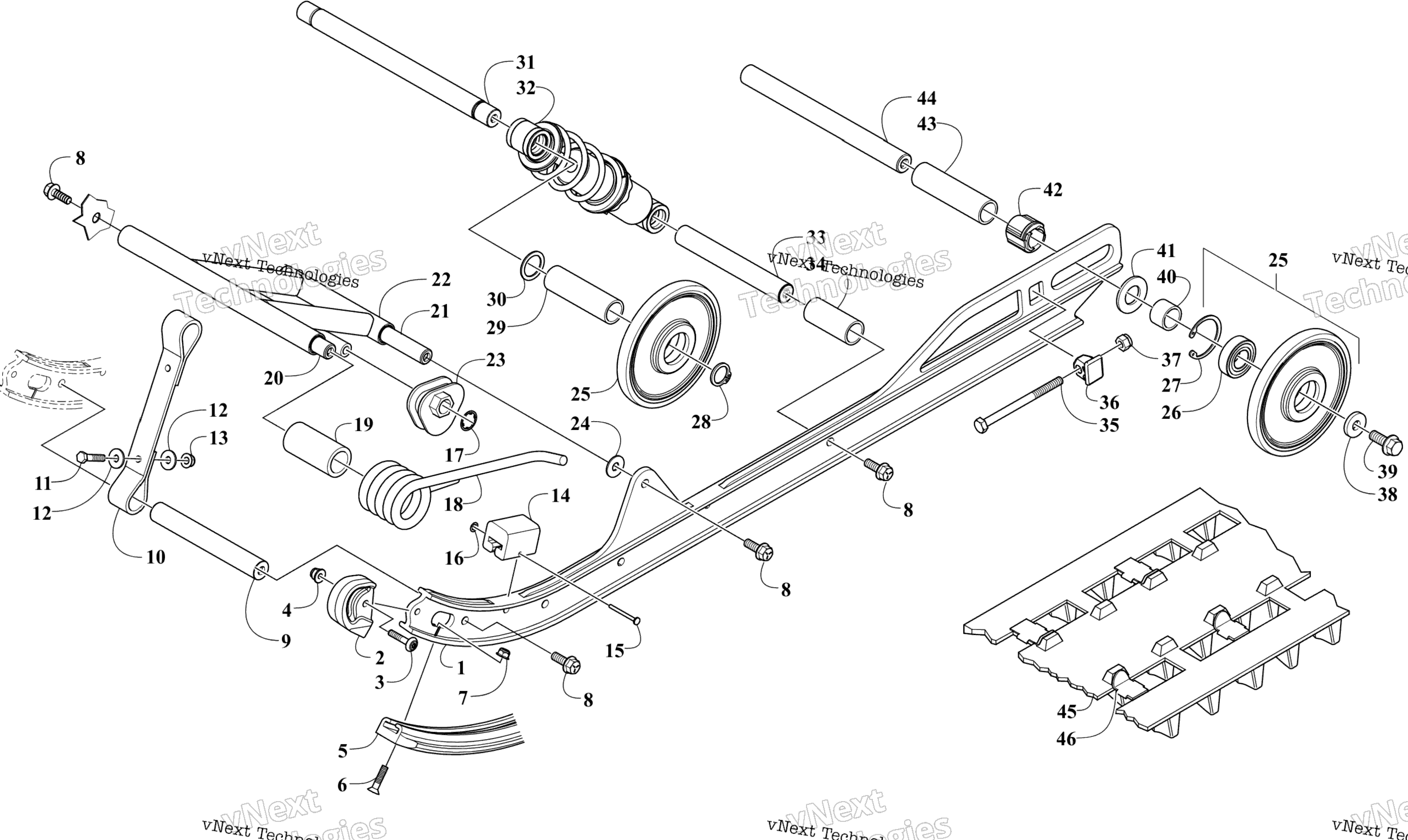

Схема задней части Suspension Assembly для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Rail, Formed art. 4604-480
По запросу
2
End Cap, Slide Rail art. 4604-093
По запросу
3
Screw, Machine art. 8476-630
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Wearstrip - Black art. 4604-386
По запросу
6
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
7
Nut, Lock art. 8041-366
По запросу
8
Screw, Cap art. 1623-566
По запросу
9
Axle, Cross Brace art. 4604-276
По запросу
10
Strap, Limiter art. 4604-442
По запросу
11
Screw, Cap art. 8002-043
По запросу
12
Washer art. 8050-222
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
15
Rivet, Solid art. 0123-767
По запросу
16
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
17
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
18
Spring, Suspension - Right art. 3704-172
По запросу
18
Spring, Suspension - Left art. 3704-173
По запросу
19
Spacer art. 3602-236
По запросу
20
Axle, Idler art. 3604-605
По запросу
21
Axle, Arm - Lower art. 4604-482
По запросу
22
Arm, Front art. 3704-655
По запросу
23
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
23
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
24
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
25
Wheel, Idler (inc. 26-27) art. 4604-355
По запросу
26
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
27
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
28
Ring, Retaining art. 1423-110
По запросу
29
Spacer art. 4604-258
По запросу
30
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
31
Axle art. 4604-370
По запросу
32
Shock/Spring Assembly art. 4703-048
По запросу
33
Axle art. 4604-369
По запросу
34
Spacer art. 4604-275
По запросу
35
Screw, Cap art. 1623-682
По запросу
36
Adjuster, Track art. 3604-647
По запросу
37
Nut, Lock art. 8422-802
По запросу
38
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
39
Screw, Cap art. 1623-427
По запросу
40
Spacer art. 4604-484
По запросу
41
Washer art. 0623-921
По запросу
42
Spacer art. 3604-934
По запросу
43
Spacer art. 4604-483
По запросу
44
Axle, Rear art. 3604-542
По запросу
45
Track Assembly (inc. 46) art. 3602-035
По запросу
46
Clip, Guide art. 1602-079
По запросу
