модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

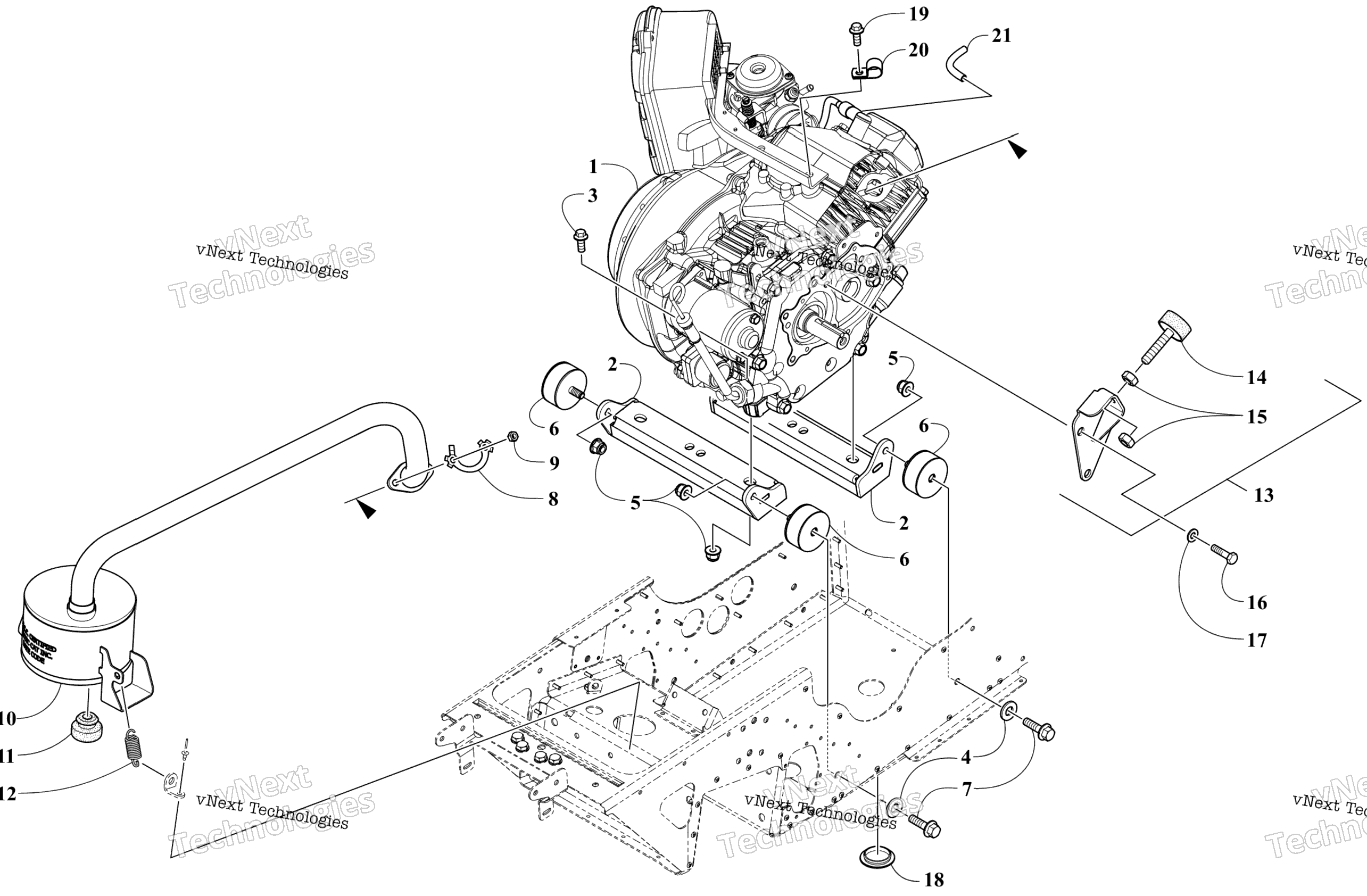

Схема engine, Exhaust, и Related Parts для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine art. 0662-621
По запросу
2
Bracket, Engine Mount art. 0708-699
По запросу
3
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
4
Washer art. 1623-968
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Mount, Engine art. 0608-812
По запросу
7
Screw, Cap art. 8408-818
По запросу
8
Washer, Lock art. 3021-840
По запросу
9
Nut art. 3021-823
По запросу
10
Muffler art. 3612-235
По запросу
11
Grommet art. 2612-186
По запросу
12
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
13
Bumper, Torque Assembly (inc. 14-15) art. 0708-670
По запросу
14
Bumper, Torque art. 0608-795
По запросу
15
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
16
Screw, Cap art. 8004-130
По запросу
17
Шайба Arctic Cat art. 8050-242
По запросу
18
Plug art. 2623-277
По запросу
19
BOLT,FLG. art. 3020-484
По запросу
20
Clamp, Routing art. 1623-080
По запросу
21
Hose art. 3021-959
По запросу
