модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

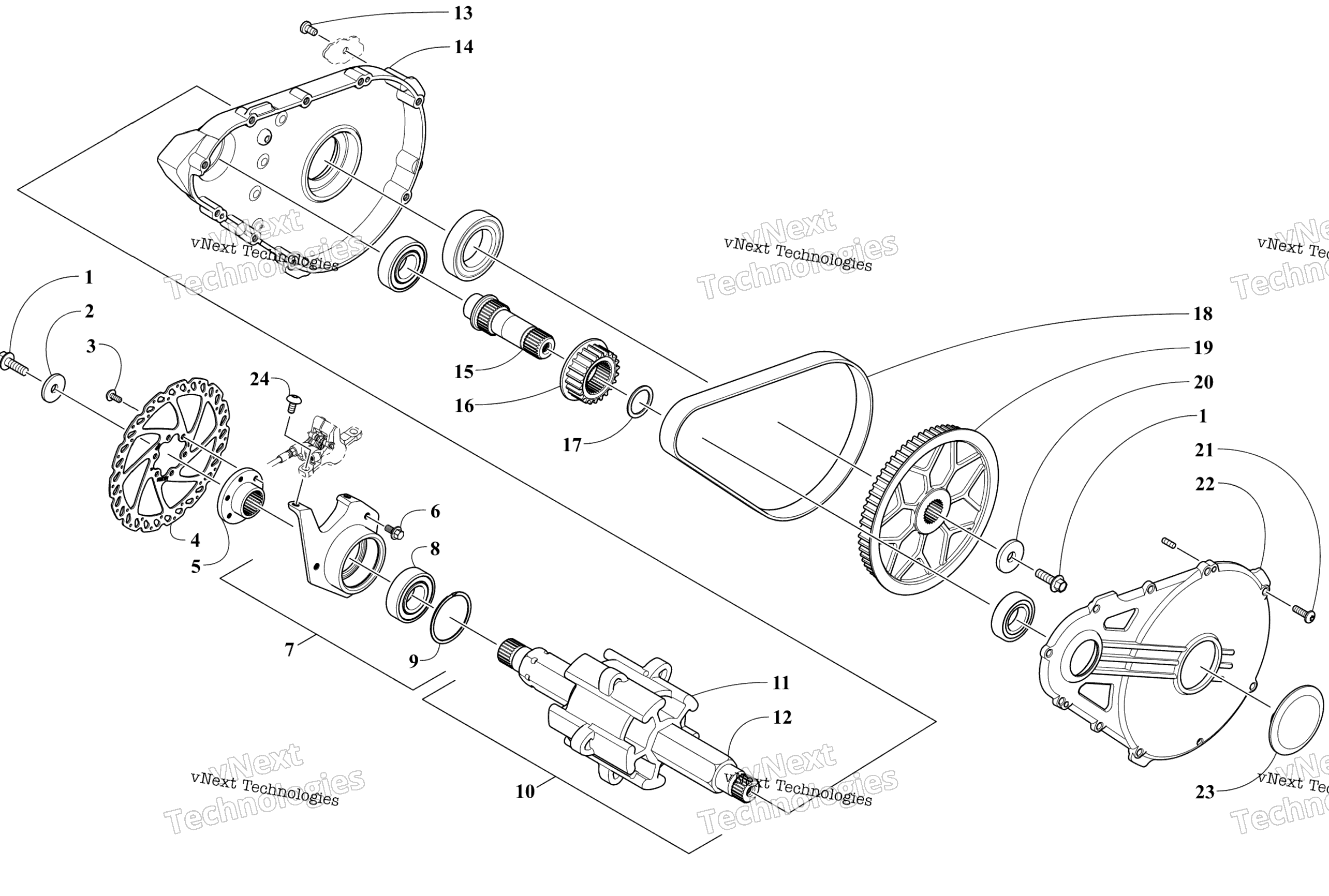

Схема привода Train Shaft And Brake Assemblies для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Arctic Cat art. 8408-826
По запросу
2
Шайба Arctic Cat art. 0123-260
от 326 ₽
3
Винт Arctic Cat art. 8475-512
от 160 ₽
4
Disc, Brake art. 3602-037
По запросу
5
Hub, Brake art. 2602-954
По запросу
6
Screw, Cap art. 8408-613
По запросу
7
Hub, Bearing (inc. 8-9) art. 3602-036
По запросу
8
BEARING,BALL (6205 2RS C3) art. 0402-322
По запросу
9
Ring, Retaining art. 2623-223
По запросу
10
Track Drive Assembly (inc. 11-12) art. 0728-245
По запросу
11
Sprocket, Drive art. 3602-034
По запросу
12
Driveshaft art. 2602-960
По запросу
13
Screw art. 1623-896
По запросу
14
Dropcase (with bearings ) art. 1702-485
По запросу
15
Shaft, Driven art. 2602-951
По запросу
16
Pulley - 22T art. 2602-952
По запросу
17
Washer, Thrust art. 3602-157
По запросу
18
Belt, Timing art. 0627-105
По запросу
19
Pulley - 65T art. 2602-953
По запросу
20
Washer, Spring art. 1623-038
По запросу
21
Screw, Machine art. 8468-620
По запросу
22
Cover, Dropcase art. 1702-486
По запросу
23
Plug art. 2623-234
По запросу
