модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

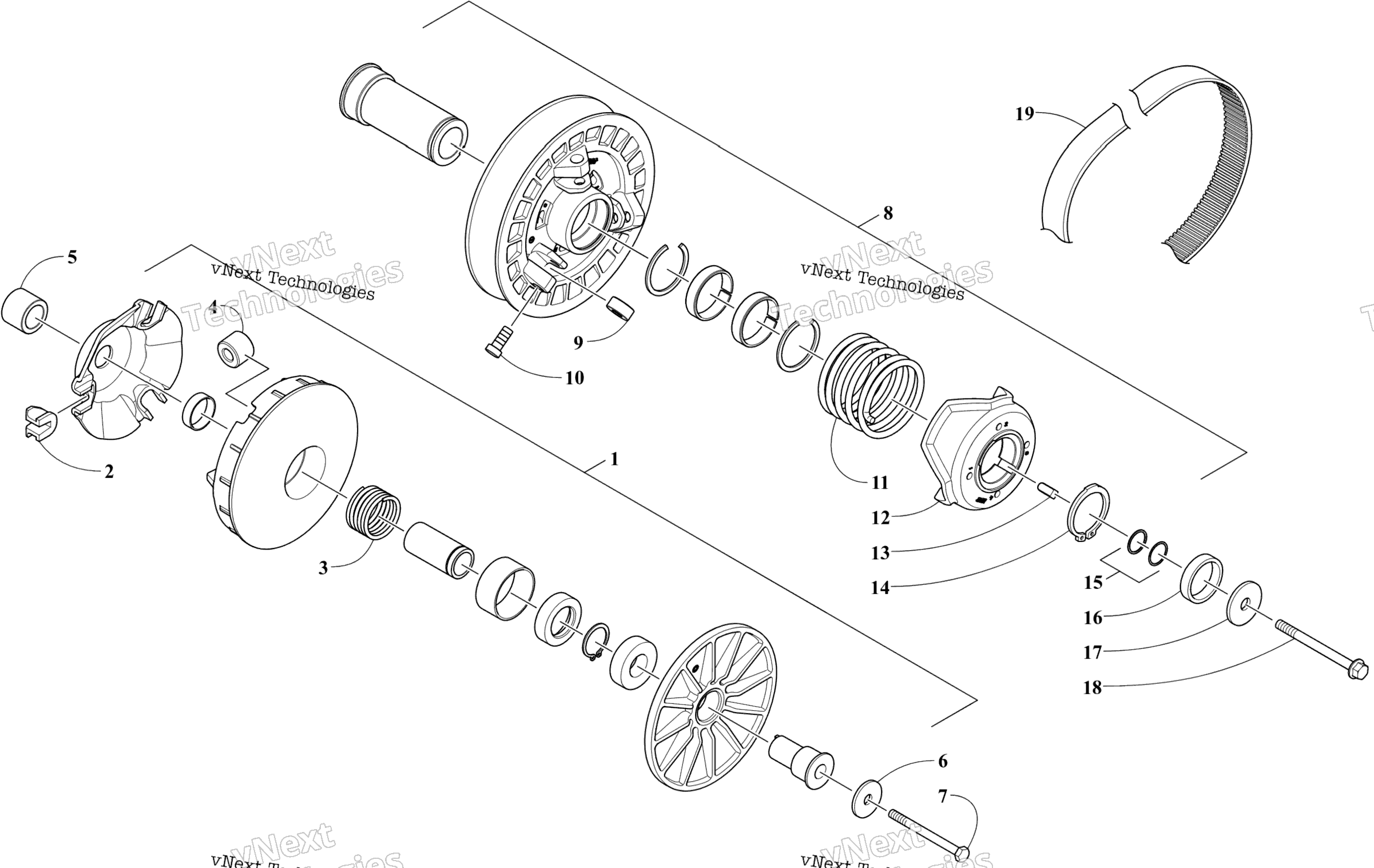

Схема сцепления Assemblies для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Assembly (inc. 2-4) art. 0725-993
По запросу
2
Slider art. 0646-986
По запросу
3
Spring, Drive Clutch art. 0646-985
По запросу
4
Kit, Roller Weight - 10g - Black art. 8639-103
По запросу
4
Kit, Roller Weight - 14g - Red art. 0646-988
По запросу
4
Weight, Roller - 18g art. 0646-987
По запросу
5
Spacer art. 2623-224
По запросу
6
Шайба Arctic Cat art. 0123-260
от 326 ₽
7
Screw, Cap art. 8014-170
По запросу
8
Clutch, Driven - Assembly (inc. 9-14) art. 0726-404
По запросу
9
Roller art. 0648-958
По запросу
10
Screw, Roller art. 0648-959
По запросу
11
Spring, Driven Clutch art. 0648-957
По запросу
12
Cam, Driven - 50° art. 0648-956
По запросу
13
Key art. 0648-955
По запросу
14
Circlip art. 0648-954
По запросу
15
Washer, Shim (.020 in.) art. 0648-836
По запросу
15
Washer, Shim (.039 in.) art. 0648-835
По запросу
16
Spacer art. 2623-226
По запросу
17
Washer art. 2623-045
По запросу
18
SCREW,CAP-HFH M10X1.25X75 CL10.9 BLK art. 8411-075
По запросу
19
Belt, Drive art. 0627-106
По запросу
Другие схемы модели
Сцепление Assemblies
