модель 2021 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2021ZRAACUSR)

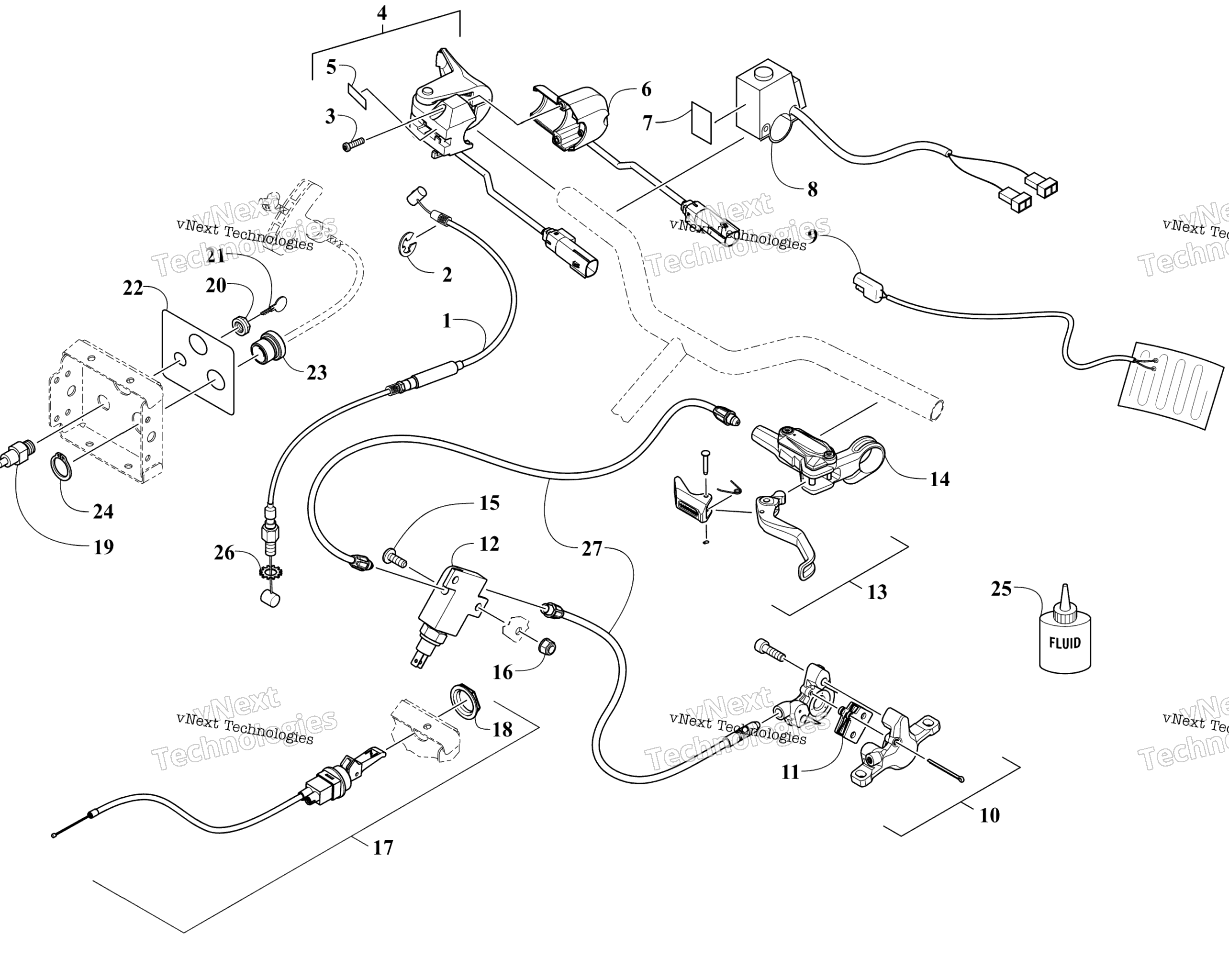

Схема управления Assemblies для ZR 200 ES RED (S2021ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cable, Throttle art. 0687-253
По запросу
2
Ring, Retaining art. 0123-231
По запросу
3
Screw art. 2623-233
По запросу
4
Control, Throttle - Rear art. 0609-055
По запросу
5
Decal, Right-Hand Control art. 7621-024
По запросу
6
Control, Throttle - Front art. 1609-002
По запросу
7
Decal, Engine Stop Switch art. 0611-022
По запросу
8
Switch, Stop - Engine art. 0609-007
По запросу
9
Element, Handwarmer art. 0609-993
По запросу
10
Kit, Full Caliper - Assembly (inc. 11) art. 3602-070
По запросу
11
Kit, Brake Pad art. 3602-071
По запросу
12
Kit, Brake Light Switch art. 3602-073
По запросу
13
Kit, Park Lever art. 3602-075
По запросу
14
Master Cylinder Assembly art. 3602-076
По запросу
15
Винт Arctic Cat art. 8476-616
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Cable, Choke (inc. 18) art. 0687-254
По запросу
18
Nut art. 0687-181
По запросу
19
Switch, Ignition (inc. 20-21) art. 0609-029
По запросу
20
Nut, Retaining art. 0609-111
По запросу
21
Key art. 0116-065
По запросу
22
Decal, Ignition/Choke art. 5621-091
По запросу
23
Bushing art. 0608-791
По запросу
24
SNAP RING,7/8 EXT X .086 THK art. 1423-111
По запросу
25
Fluid, Brake - DOT 4 art. 3602-074
По запросу
26
Шайба Arctic Cat art. 8053-242
По запросу
27
Kit, Brakeline and Hardware art. 3602-072
По запросу
