модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

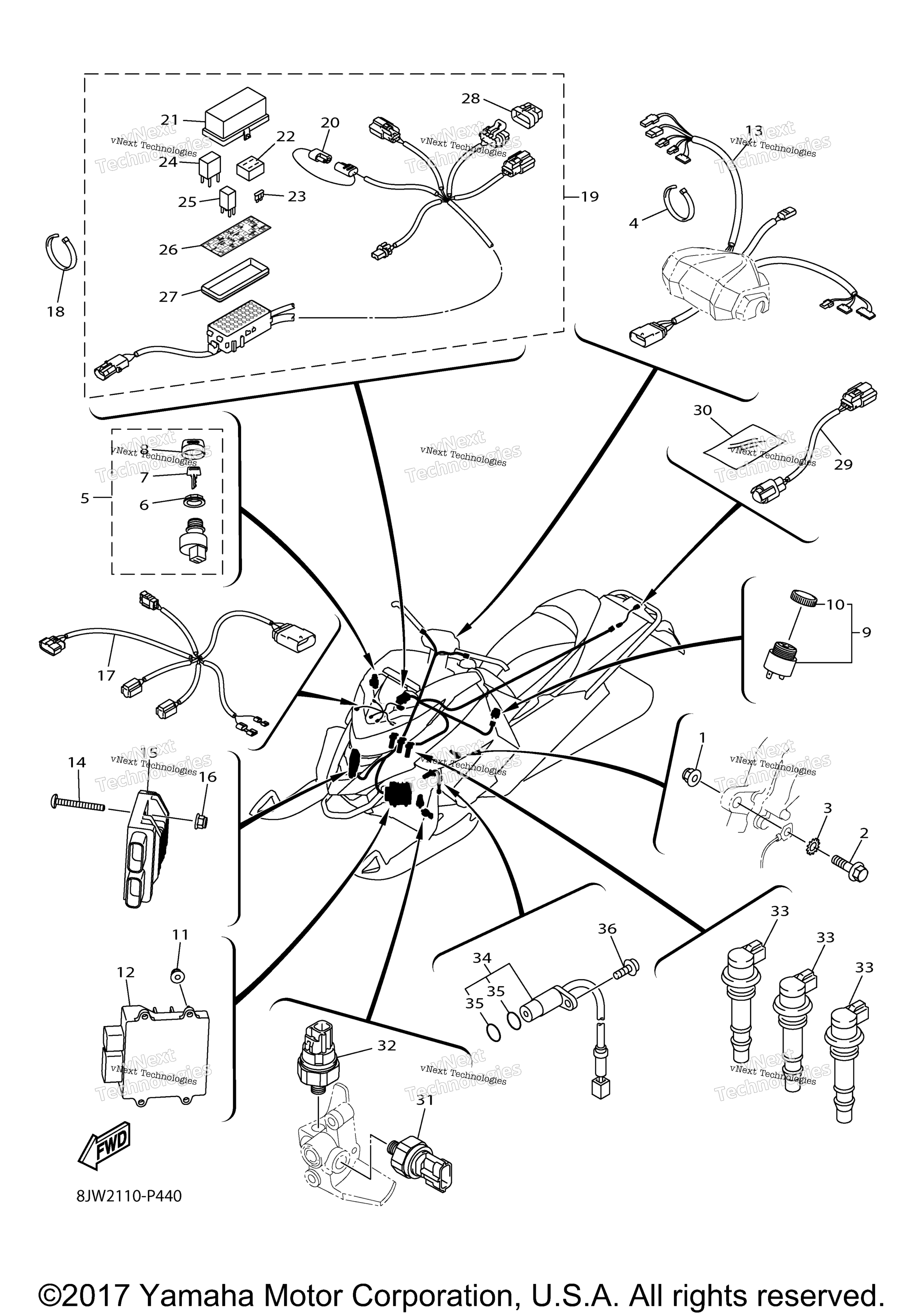

Схема электрооборудования 1 для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Nut, Self-Locking art. 8JP-RA360-00-00
По запросу
2
Bolt, Flange art. 8JP-RA197-00-00
По запросу
3
Washer, Toothed Lock art. 8JP-RA456-00-00
По запросу
4
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
4
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
5
Main Switch Assy art. 8JP-H2510-00-00
от 3 563 ₽
6
. .Nut, Main Switch art. 8JP-H2569-00-00
По запросу
7
. Key (Z Series, Right-Side Cut UR art. 8JP-H2511-10-00
По запросу
7
. Key (Y Seriese, Left-Side Cut UR art. 8JP-H2511-00-00
По запросу
8
. .Cap, Key art. 8JP-H2577-01-00
По запросу
9
Alarm Unit art. 8JP-H2564-00-00
По запросу
10
. .Ring, Retaining art. 8JP-H4395-00-00
По запросу
11
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
12
Engine Control Unit Assy art. 8JP-H591A-40-00
По запросу
13
Wire, Sub-Lead art. 8JP-H2318-00-00
По запросу
14
Screw art. 8JP-RA264-00-00
По запросу
15
Rectifier & Regulator Assy art. 8JP-H1960-00-00
от 35 333 ₽
16
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
17
Wire Harness art. 8JP-H2105-00-00
По запросу
18
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
18
Clamp, 2 (11.5 Inch) UR UN art. 8JP-RAB04-00-00
По запросу
18
Clamp, 1 (4-Inch) UR UN art. 8JP-RAB03-00-00
По запросу
19
Wire Harness Assy art. 8LN-H2590-10-00
По запросу
20
. .Anchor, Cable 1 art. 8JP-G8352-00-00
По запросу
21
. .Cover, Fuse Box art. 8JP-H2172-00-00
По запросу
22
. .Holder, Fuse art. 8JP-H2152-00-00
По запросу
23
. .Fuse (20A) art. 8JP-H2151-10-00
По запросу
23
. .Fuse (15A) art. 8JP-H2151-00-00
По запросу
23
. .Fuse (25A) art. 8JP-H2151-20-00
По запросу
23
. .Fuse (30A) art. 8JP-H2151-30-00
По запросу
24
. .Relay (5Pin) 30Amp art. 8MS-H2185-00-00
По запросу
25
. .Relay (4Pin) 20Amp art. 8MS-H2189-00-00
По запросу
26
. .Decal 1 art. 8JP-R2391-00-00
По запросу
27
. .Gasket, Hole Cover art. 8JP-H1365-00-00
По запросу
28
. .Cover, Connecter art. 8JP-H1662-10-00
По запросу
29
Extension, Wire Harness art. 8JR-H2586-00-00
По запросу
30
Shield, Heat UN art. 8JM-F199H-00-00
По запросу
31
Sender, Oil Pressure art. 8GN-83651-01-00
По запросу
32
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
33
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
34
Pick-Up Assy art. 8GL-81670-01-00
По запросу
35
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
36
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
