модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

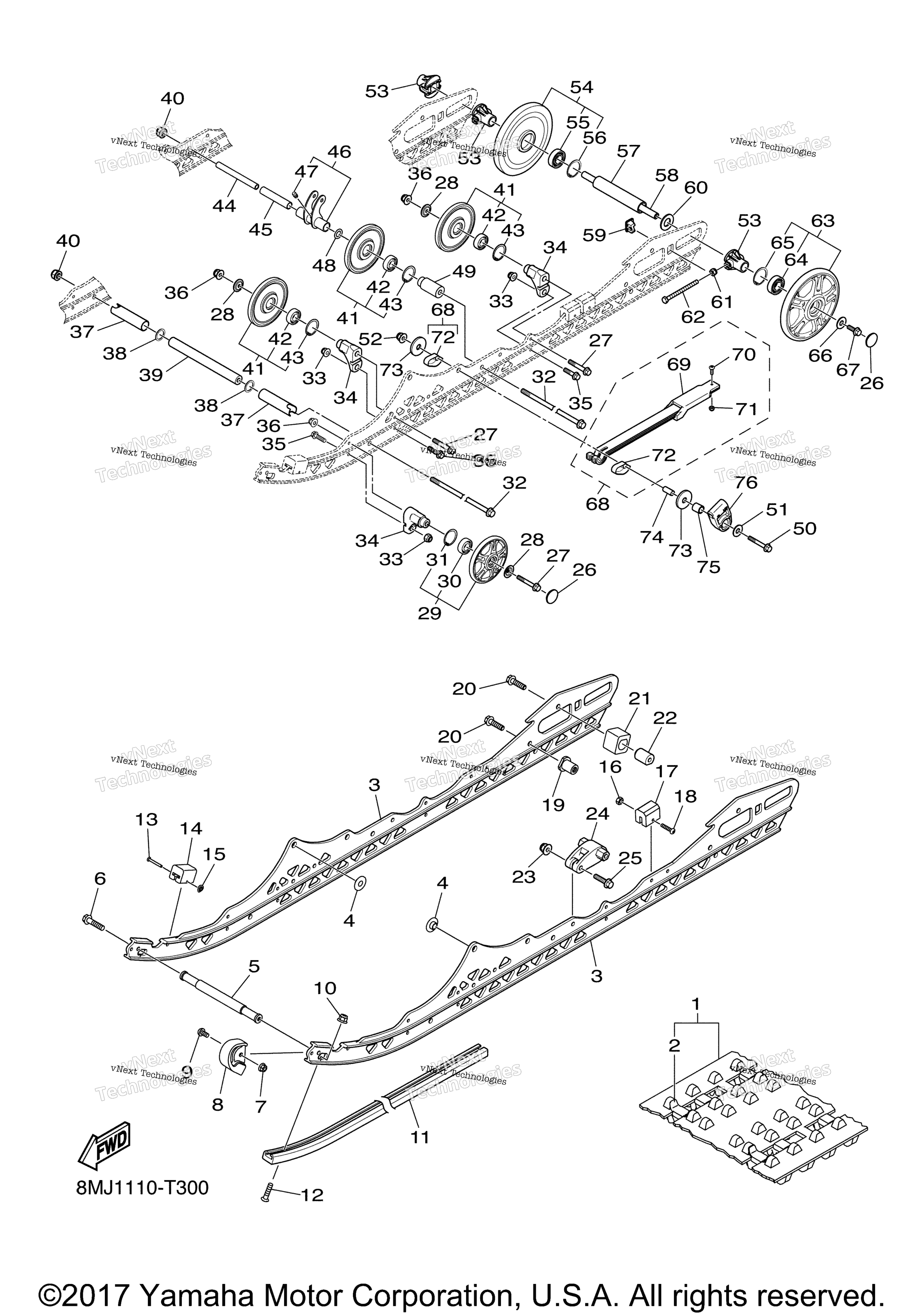

Схема track подвеска 1 для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Assy art. 8LN-G7110-00-00
По запросу
2
. .Plate, Reinforcement art. 8JR-G7113-00-00
По запросу
3
Frame, Sliding art. 8MU-G741A-00-00
По запросу
4
Collar, 13 art. 8JP-RA725-00-00
По запросу
5
Shaft 3 art. 8JP-G7485-00-00
По запросу
6
Bolt, Flange art. 8JP-RA186-00-00
По запросу
7
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
8
Runner, Sliding 2 art. 8JP-G7422-10-00
По запросу
9
Screw art. 8JP-RA266-00-00
По запросу
10
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
11
Runner, Sliding 1 art. 8LN-G7421-10-00
По запросу
12
Screw art. 8JM-RA206-00-00
По запросу
13
Pin, 2 art. 8JM-RAY02-00-00
По запросу
14
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
15
Nut, Spring art. 8JP-RA346-00-00
По запросу
16
Nut, Self-Locking art. 8JP-RA363-00-00
По запросу
17
Damper 2 art. 8JP-G7457-00-00
По запросу
18
Screw art. 8JP-RA249-00-00
По запросу
19
Nut art. 8JP-G7368-00-00
По запросу
20
Bolt, Flange art. 8JP-RA199-00-00
По запросу
21
Stopper, Cont. 1 art. 8JP-G745D-00-00
По запросу
22
Nut art. 8LN-G7368-00-00
По запросу
23
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
24
Bush, Pivot art. 8MJ-G7371-00-00
По запросу
25
Bolt, Hex. M8x1.25X50 art. 8JP-RA1B2-00-00
По запросу
26
Cap art. 8LN-G7377-00-00
По запросу
27
Bolt, Flange 1 art. 8JP-RA1B5-00-00
По запросу
28
Washer, 9 art. 8JP-RA466-00-00
По запросу
29
Suspension Wheel Assy art. 8JR-G7310-00-00
По запросу
30
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
31
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
32
Bolt, Flange art. 8JP-RA194-10-00
По запросу
33
Nut, Self-Locking art. 8JP-RA379-00-00
По запросу
34
Bracket 7 art. 8JP-G7419-10-00
По запросу
35
Bolt, Flange 2 art. 8JP-RA1B6-00-00
По запросу
36
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
37
Collar, 11 art. 8JP-RA723-00-00
По запросу
38
Washer art. 8JP-RA437-00-00
По запросу
39
Collar art. 8JP-RA729-00-00
По запросу
40
Nut, Self-Locking art. 8JP-RA378-01-00
По запросу
41
Suspension Wheel Assy art. 8JP-G7310-00-00
По запросу
42
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
43
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
44
Shaft 5 art. 8JX-G7487-00-00
По запросу
45
Collar, 18 art. 8JP-RA734-00-00
По запросу
46
Bracket, Arm Pivot art. 8JX-G7349-00-00
По запросу
47
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
48
Washer, Plain art. 8JP-RA464-00-00
По запросу
49
Bracket 7 art. 8JX-G7419-00-00
По запросу
50
Bolt, Flange M8x1.25X80 art. 8JP-RA192-00-00
По запросу
51
Washer art. 8JP-RA452-00-00
По запросу
52
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
53
Wheel, Guide 1 art. 8LN-G7534-00-00
По запросу
54
Guide Wheel Assy art. 8LN-G7550-00-00
По запросу
55
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
56
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
57
Collar, 18 art. 8LN-RA734-00-00
По запросу
58
Axle, Rear art. 8LN-G7521-00-00
По запросу
59
Bracket 5 art. 8JP-G7463-00-00
По запросу
60
Washer, 9 art. 8LN-RA466-00-00
По запросу
61
Nut, Self-Locking art. 8JP-RA372-00-00
По запросу
62
Bolt, Hexagon art. 8JP-RA1B1-00-00
По запросу
63
Guide Wheel Assy art. 8LN-G7550-10-00
По запросу
64
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
65
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
66
Washer art. 8JP-RA453-00-00
По запросу
67
Bolt, Flange art. 8JP-RA199-00-00
По запросу
68
Spring Guide Sub-Assy art. 8MJ-F2260-00-00
По запросу
69
. .Slider 1 art. 8MJ-G7441-00-00
По запросу
70
. .Screw, Set art. 8MJ-RA292-00-00
По запросу
71
. . Nut, Flange Locking art. 8JP-RA360-30-00
По запросу
72
. .Clip, 1 art. 8MJ-RAC10-00-00
По запросу
73
Washer art. 8JP-G7359-10-00
По запросу
74
Bush, 12Du12 art. 8MJ-RA806-00-00
По запросу
75
Spacer art. 8MJ-G7341-00-00
По запросу
76
Hook 1 art. 8LN-G7446-00-00
По запросу
