модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

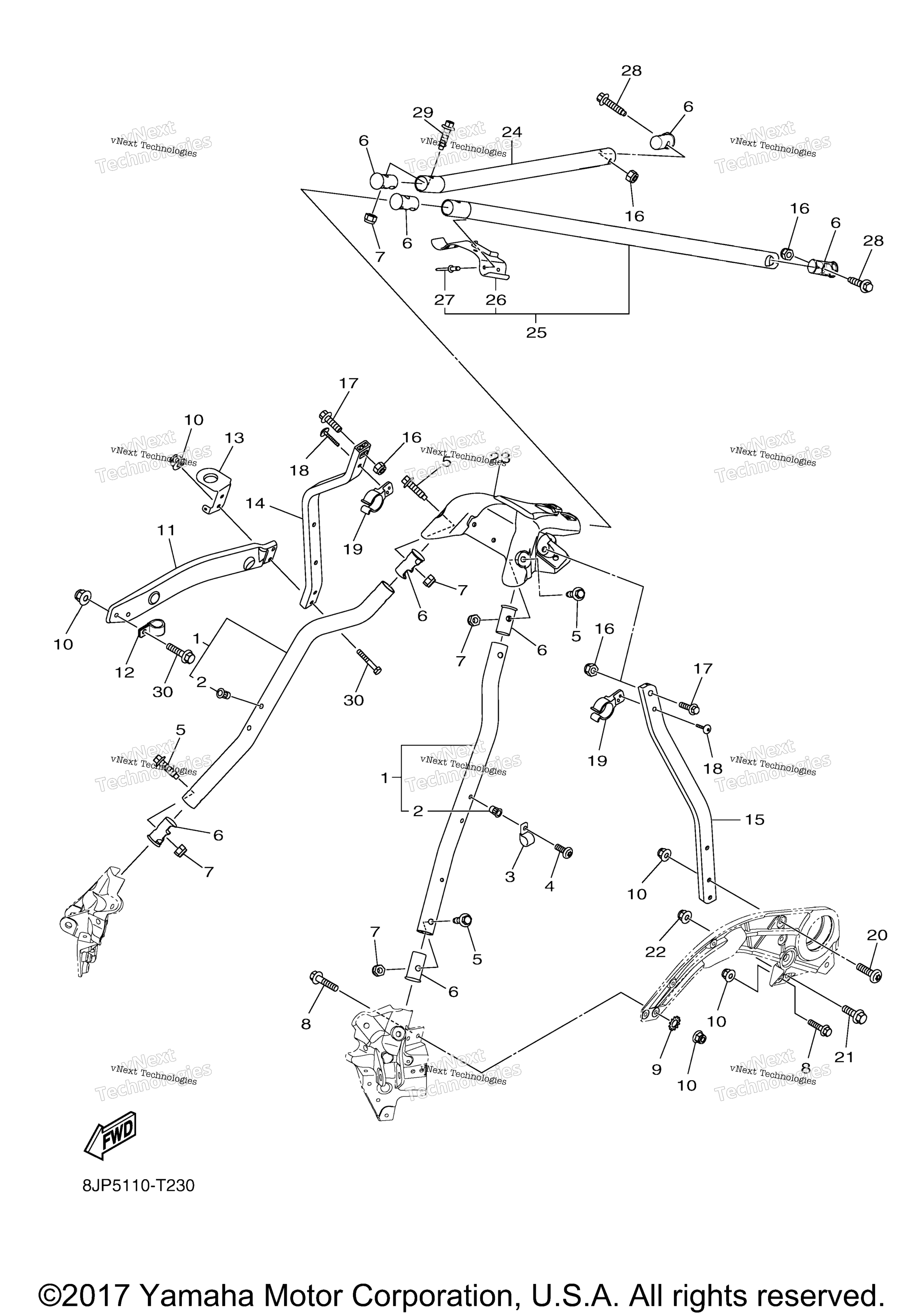

Схема рулевого управления Gate для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe, Cross 6 art. 8JP-F119A-10-00
По запросу
2
. .Nut, Hexagon art. 8JP-RA331-00-00
По запросу
3
Clamp, 5 art. 8JP-RAB07-00-00
По запросу
4
Screw art. 8JP-RA251-00-00
По запросу
5
Screw, 8 art. 8JP-RA297-00-00
По запросу
6
Cap, Main Pipe art. 8JP-F111A-10-00
По запросу
7
Nut, Self-Locking art. 8JP-RA371-00-00
По запросу
8
Bolt, Flange M6x1.0X25 art. 8JP-RA182-00-00
По запросу
9
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
10
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
11
Gusset art. 8JP-F1113-10-00
По запросу
12
Clamp, 3 art. 8JP-RAB05-00-00
По запросу
13
Bracket 5 art. 8JP-F112K-00-00
По запросу
14
Member, Side 1 art. 8JP-F111J-00-00
По запросу
15
Member, Side 2 art. 8JP-F111K-00-00
По запросу
16
Nut, Self-Locking art. 8JP-RA372-00-00
По запросу
17
Bolt, Flange art. 8JP-RA185-00-00
По запросу
18
Screw, Tapping art. 8KC-RA288-00-00
По запросу
19
Clip art. 8JP-F11C2-00-00
По запросу
20
Screw art. 8JP-RA266-00-00
По запросу
21
Bolt, Flange art. 8JM-RA102-00-00
По запросу
22
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
23
Gate, Steering art. 8JP-F3871-10-00
По запросу
24
Pipe, Cross, 7 art. 8JP-F119E-10-00
По запросу
25
Pipe Cross 8 art. 8JP-F119F-10-00
По запросу
26
. .Support, Seat art. 8JP-F114H-00-00
По запросу
27
. .Rivet, 5 art. 8JP-RA514-10-00
По запросу
28
Bolt, Flange art. 8JP-RA187-00-00
По запросу
29
Bolt, Flange art. 8JP-RA197-00-00
По запросу
30
Bolt, Flange art. 8JP-RA183-00-00
По запросу
