модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

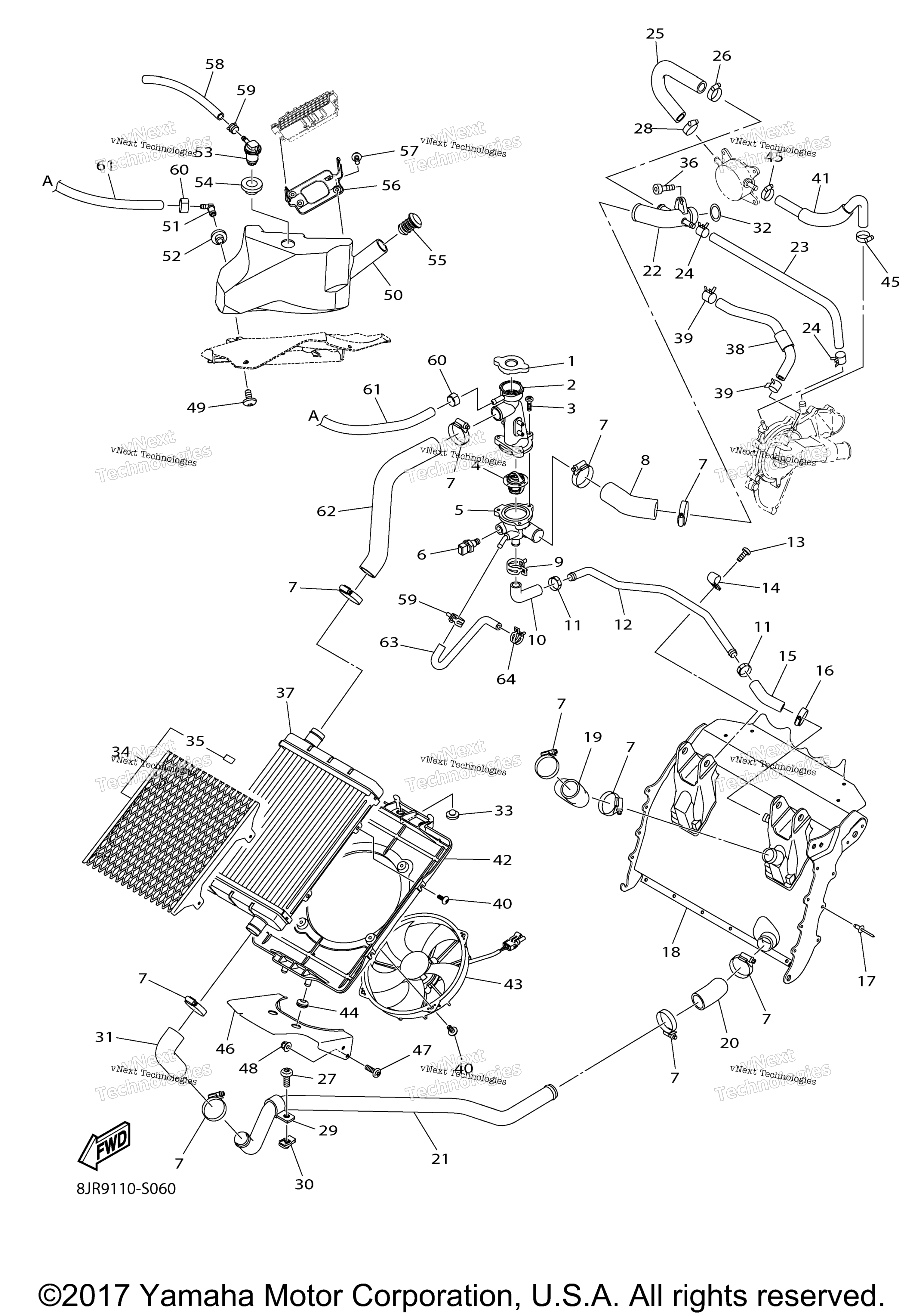

Схема шланга радиатора для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap, Radiator art. 8JP-E2462-00-00
По запросу
2
Cover, Thermostat art. 8JP-E2413-00-00
По запросу
3
Screw art. 8JP-RA244-00-00
По запросу
4
Thermostat Assy art. 8JP-E2410-00-00
По запросу
5
Housing, Thermostat art. 8JP-E2417-01-00
По запросу
6
Thermosensor Assy art. 8JP-H5790-00-00
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
7
Clamp, 26 art. 8JP-RAB29-00-00
По запросу
8
Hose, 3 art. 8JP-E243F-00-00
По запросу
9
Clamp, 13 art. 8JP-RAB15-00-00
По запросу
10
Hose 1 art. 8JP-E243A-00-00
По запросу
11
Clamp, 27 art. 8JP-RAB30-00-00
По запросу
12
Pipe 1 art. 8JP-E2481-00-00
По запросу
13
Screw art. 8JP-RA269-00-00
По запросу
14
Clamp, 21 art. 8JP-RAB23-00-00
По запросу
15
Hose 2 art. 8JP-E243E-00-00
По запросу
16
Clamp, Hose art. 8JP-F1823-00-00
По запросу
17
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
17
Rivet, 9 UR UN art. 8JP-RA518-00-00
По запросу
18
Heat Exchanger Assy art. 8JP-E2440-00-00
По запросу
19
Hose 1 art. 8JP-E2576-00-00
По запросу
20
Hose 6 art. 8JP-E244J-00-00
По запросу
21
Pipe 2 art. 8JP-E2482-00-00
По запросу
22
Pipe 2 art. 8GL-12482-00-00
По запросу
23
Pipe 5 art. 8GL-12485-00-00
По запросу
24
Clip art. 90467-110A2-00
По запросу
25
Hose 6 art. 8GL-12589-00-00
По запросу
26
Hose Clamp Assy art. 90450-18M09-00
По запросу
27
Screw art. 8JP-RA256-00-00
По запросу
28
Hose Clamp Assy art. 90450-18M09-00
По запросу
29
Clamp, 3 art. 8JP-RAB05-00-00
По запросу
30
Nut, Spring art. 8JP-RA354-00-00
По запросу
31
Hose 5 art. 8JP-E244H-00-00
По запросу
32
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
33
Damper, Radiator art. 8JP-E2465-00-00
По запросу
34
Radiator Cover Assy1 art. 8JP-E240J-01-00
По запросу
35
. . Plate,Wear art. 8JP-E2431-00-00
По запросу
36
Болт Yamaha art. 91312-06016-00
от 788 ₽
37
Radiator Comp art. 8JP-E2461-00-00
По запросу
38
Hose 3 art. 8GL-12578-00-00
По запросу
39
Clip art. 90467-110A2-00
По запросу
40
.Screw art. 8JP-RA241-00-00
По запросу
41
Hose 5 art. 8ES-12588-00-00
По запросу
42
Cover, Radiator art. 8JP-E2467-00-00
По запросу
43
Blower Assy art. 8JP-E2405-00-00
По запросу
44
Grommet art. 8JP-E5365-00-00
По запросу
45
Hose Clamp Assy art. 90450-18M09-00
По запросу
46
Stay, Radiator art. 8JP-E2464-00-00
По запросу
47
Screw art. 8JP-RA261-00-00
По запросу
48
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
49
Screw, M6x1.0X12 art. 8JP-RA254-00-00
По запросу
50
Tank, Reserve art. 8JP-E249B-00-00
По запросу
51
Elbow art. 8JP-F1828-00-00
По запросу
52
.Grommet art. 8JP-E5367-00-00
По запросу
53
.Valve, Check 1 art. 8JP-F4362-00-00
По запросу
54
Grommet art. 8JP-E5366-00-00
По запросу
55
Cap, Recovery Tank art. 8JP-F1876-00-00
По запросу
56
Bracket 1 art. 8JP-E244E-00-00
По запросу
57
Bolt, Flange art. 8JP-RA177-00-00
По запросу
58
Hose, 13 (25 Feet) UN art. 8JM-RA902-10-00
По запросу
59
Clip, 2 art. 8JM-RAC01-00-00
По запросу
60
Clamp, 6 art. 8JP-RAB08-00-00
По запросу
61
Hose, 8 art. 8JP-RA912-00-00
По запросу
62
Hose, 4 art. 8JP-E244G-00-00
По запросу
63
Hose 2 art. 8JP-E2577-00-00
По запросу
64
Clamp, 12 art. 8JP-RAB14-00-00
По запросу
