модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

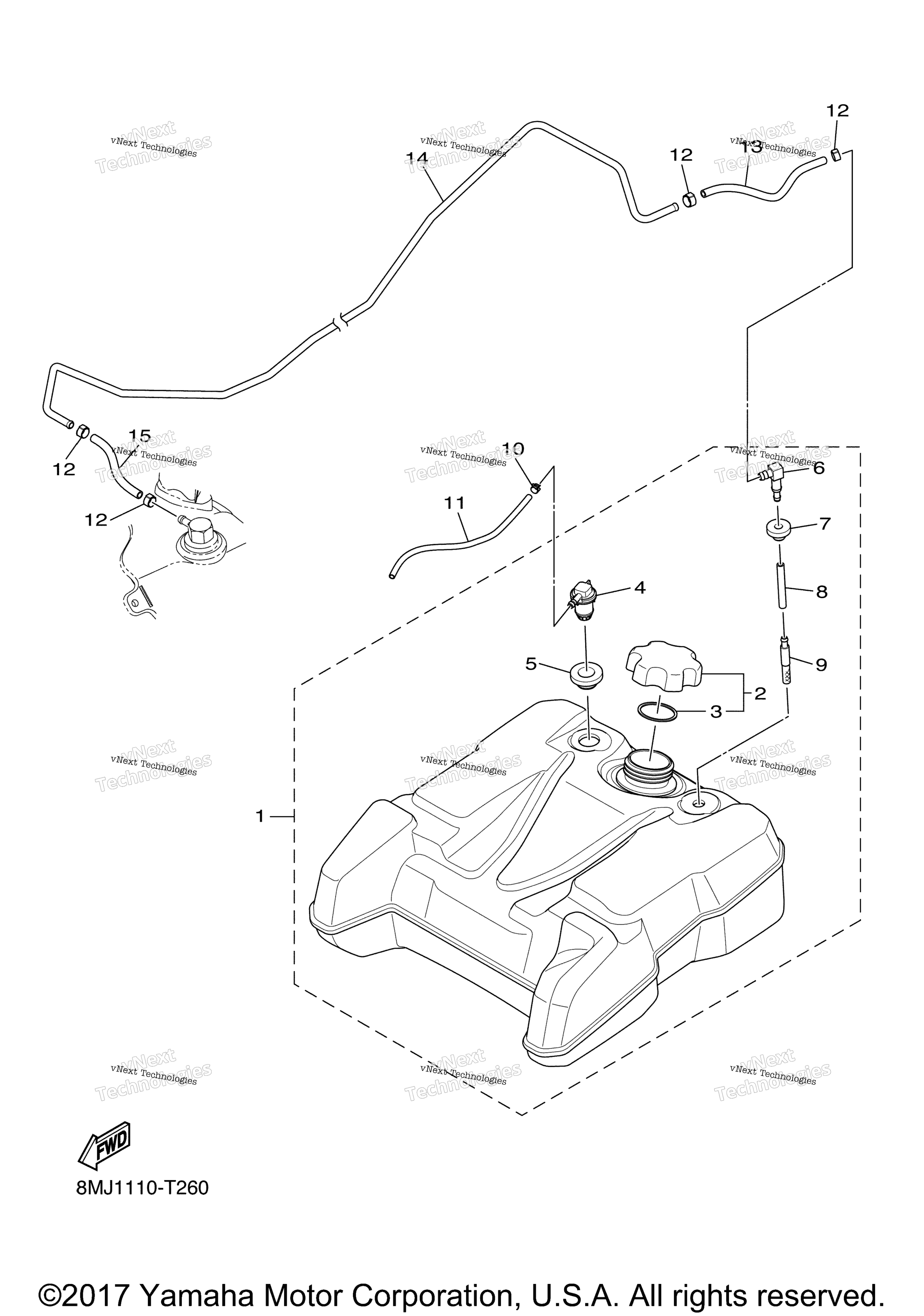

Схема топливной системы TANK 2 для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 8NJ-F4202-00-00
По запросу
2
. .Cap Assy art. 8JP-F4610-00-00
По запросу
3
. . .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
4
. .Valve, Check 1 art. 8JP-F4362-00-00
По запросу
5
. Grommet art. 8JP-E5366-00-00
По запросу
6
. .Pipe, Joint 1 art. 8LN-F4376-00-00
По запросу
7
. .Grommet art. 8JP-E5367-00-00
По запросу
8
. .Hose, Fuel Outlet UN art. 8LN-F452B-00-00
По запросу
9
. .Strainer art. 8LN-F4536-00-00
По запросу
10
Clamp, 10 art. 8JP-RAB12-00-00
По запросу
11
Hose, 3 (50 Feet) UN art. 8JP-RA907-00-00
По запросу
12
Clamp, 6 art. 8JP-RAB08-00-00
По запросу
13
Hose, 5 UN art. 8JP-RA909-10-00
По запросу
14
Pipe, Fuel 1 art. 8MJ-F4311-10-00
По запросу
15
.Hose, 6 (25 Feet) UN art. 8JP-RA910-00-00
По запросу
