модель 2018 года
- Модель SR VENTURE
- Код модели SR VENTURE DX (SRT1NJL)

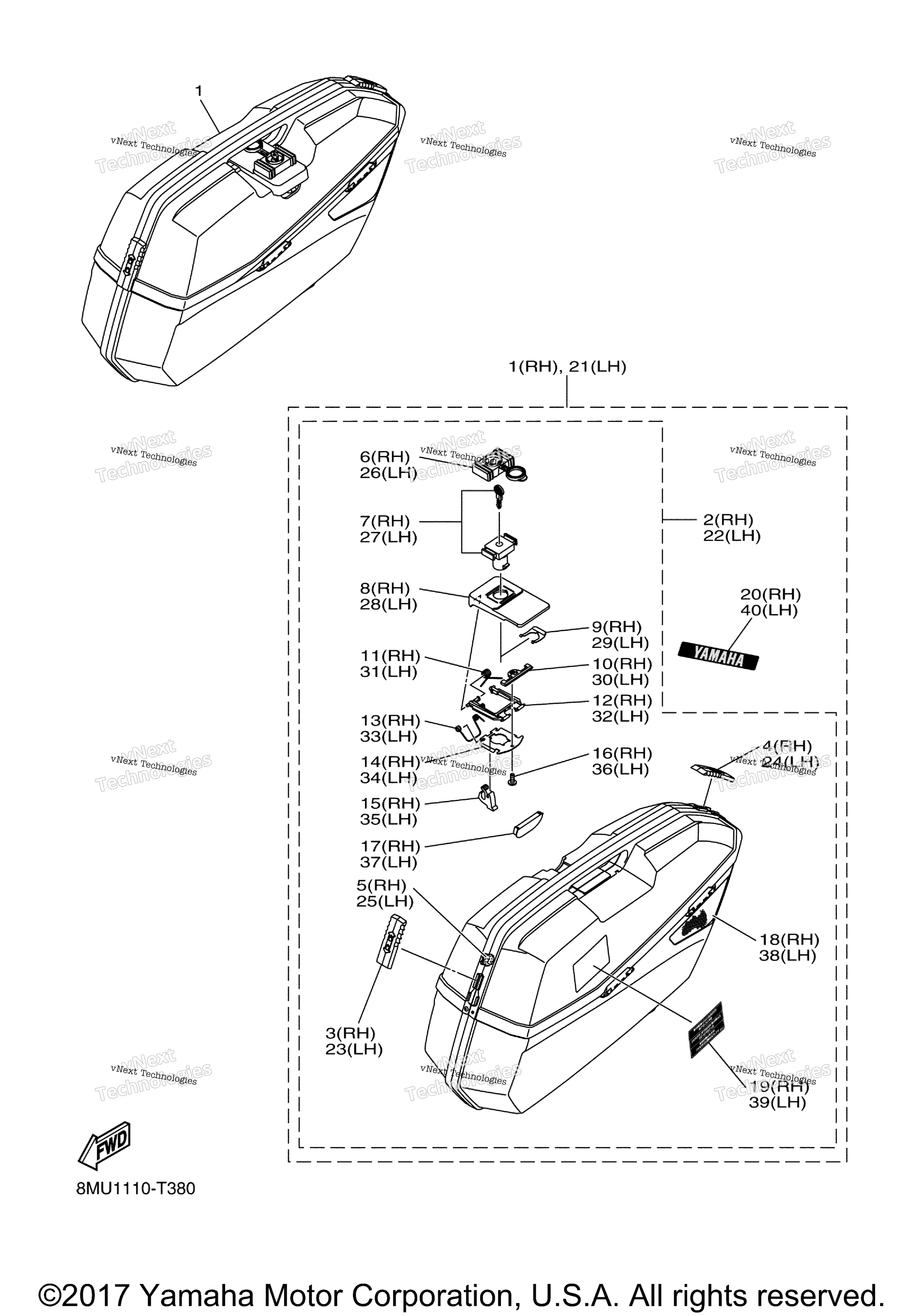

Схема хранилище бокс для SR VENTURE DX (SRT1NJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Side 2 art. 8MU-F846D-00-00
По запросу
2
. .Side Box Assy., 2 art. 8MU-F840W-00-00
По запросу
3
. . ..Body, Latch 2 art. 8MU-K7172-00-00
По запросу
4
. . ..Body, Latch 4 art. 8MU-K7182-00-00
По запросу
5
. . ..Seal art. 8MU-F475M-00-00
По запросу
6
. . ..Cover art. 8MU-F4796-00-00
По запросу
7
. . ..Key Assy art. 8MU-H250A-01-00
По запросу
8
. . ..Handle, Latch art. 8MU-F389F-00-00
По запросу
9
. . ..Clip art. 8MU-F4387-00-00
По запросу
10
. . ..Retainer art. 8MU-H5757-00-00
По запросу
11
. . ..Spring art. 8MU-F479A-00-00
По запросу
12
. . ..Hinge art. 8MU-F4859-00-00
По запросу
13
. . . . Spring 2 art. 8MU-F479E-00-00
По запросу
14
. . ..Plate, Lock art. 8MU-F479K-00-00
По запросу
15
. . ..Hook, Seat art. 8MU-F4754-00-00
По запросу
16
. . ..Screw, Tapping art. 8JP-RA291-00-00
По запросу
17
. . ..Stopper art. 8MU-F4768-00-00
По запросу
18
. . ..Reflector, 2 art. 8MU-H334B-00-00
По запросу
19
. . ..Label art. 8MU-F415C-00-00
По запросу
20
. .Label 1 art. 8MU-F4875-00-00
По запросу
21
Box, Side 1 art. 8MU-F846C-00-00
По запросу
22
. .Side Box Assy., 1 art. 8MU-F840V-00-00
По запросу
23
. . ..Body, Latch 1 art. 8MU-K7171-00-00
По запросу
24
. . ..Body, Latch 3 art. 8MU-K7181-00-00
По запросу
25
. . ..Seal art. 8MU-F475M-00-00
По запросу
26
. . ..Cover art. 8MU-F4796-00-00
По запросу
27
. . ..Key Assy art. 8MU-H250A-01-00
По запросу
28
. . ..Handle, Latch art. 8MU-F389F-00-00
По запросу
29
. . ..Clip art. 8MU-F4387-00-00
По запросу
30
. . ..Retainer art. 8MU-H5757-00-00
По запросу
31
. . ..Spring art. 8MU-F479A-00-00
По запросу
32
. . ..Hinge art. 8MU-F4859-00-00
По запросу
33
. . Spring 2 art. 8MU-F479E-00-00
По запросу
34
. . ..Plate, Lock art. 8MU-F479K-00-00
По запросу
35
. . ..Hook, Seat art. 8MU-F4754-00-00
По запросу
36
. . ..Screw, Tapping art. 8JP-RA291-00-00
По запросу
37
. . ..Stopper art. 8MU-F4768-00-00
По запросу
38
. . ..Reflector 1 art. 8MU-H333B-00-00
По запросу
39
. . ..Label art. 8MU-F415C-00-00
По запросу
40
. .Label 1 art. 8MU-F4875-00-00
По запросу
