модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

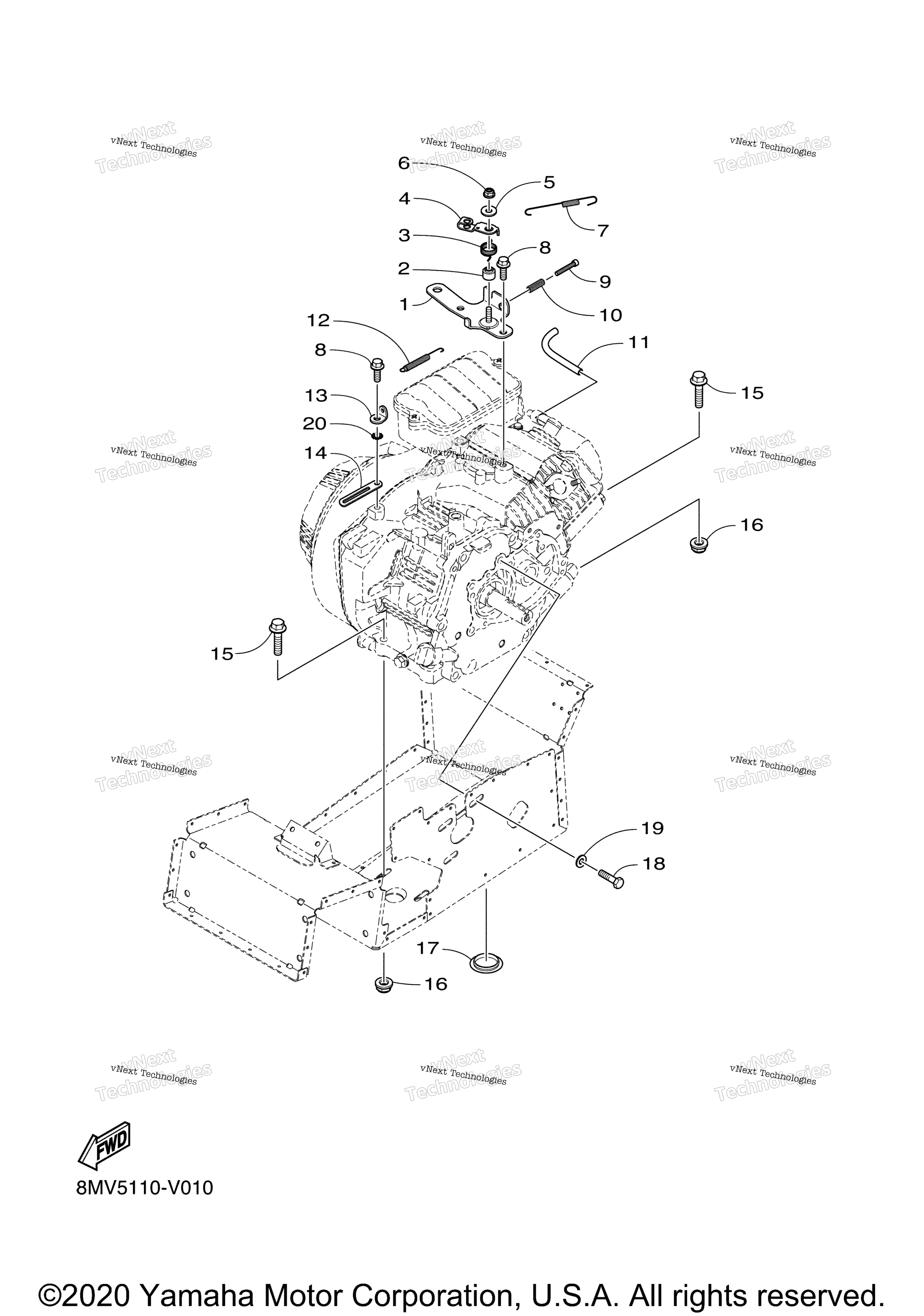

Схема двигателя Assembly для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Throttle art. 8JM-E3733-10-00
По запросу
2
Spacer art. 8JM-E3576-00-00
По запросу
3
Spring, Torsion 1 art. 8JM-RAD00-00-00
По запросу
4
Lever, Throttle art. 8JM-E3726-00-00
По запросу
5
Washer, Plain art. 8JM-RA400-00-00
По запросу
6
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
7
Spring, Tension 1 art. 8JM-RAD01-00-00
По запросу
8
Bolt, Flange art. 8JM-RA100-00-00
По запросу
9
Bolt, Hex. Socket art. 8JM-RA101-00-00
По запросу
10
Spring, Compression 1 art. 8JM-RAD02-00-00
По запросу
11
Hose, 10 art. 8JM-RA900-10-00
По запросу
12
Spring, Tension 2 art. 8JM-RAD03-00-00
По запросу
13
Retainer, Spring art. 8JM-E3923-00-00
По запросу
14
Clamp, 20 art. 8JP-RAB22-00-00
По запросу
15
Bolt, Flange art. 8JM-RA104-00-00
По запросу
16
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
17
Cap, Plug art. 8NP-H2371-00-00
По запросу
18
Bolt, Hexagon art. 8JM-RA105-00-00
По запросу
19
Washer, Plain art. 8JM-RA403-00-00
По запросу
20
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
