модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

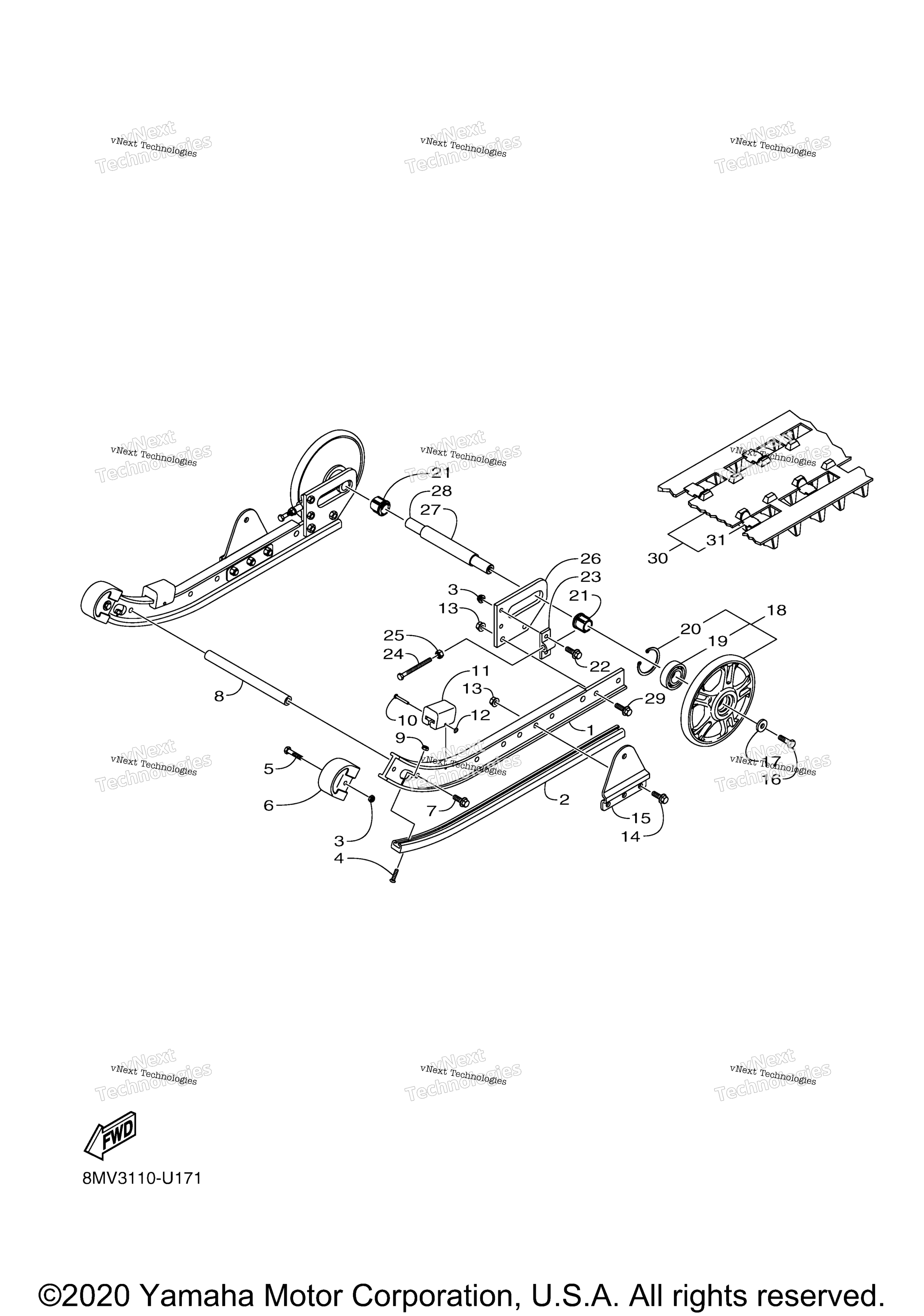

Схема track подвеска 1 для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Sliding art. 8JM-G741A-00-00
По запросу
2
Склиз гусеницы Yamaha art. 8JM-G7421-00-00
от 3 066 ₽
3
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
4
Screw art. 8JM-RA206-00-00
По запросу
5
Bolt, Hexagon art. 8JM-RA115-10-00
По запросу
6
Runner, Sliding 2 art. 8JM-G7422-00-00
По запросу
7
Bolt, Flange art. 8JM-RA116-00-00
По запросу
8
Shaft 3 art. 8JM-G7485-00-00
По запросу
9
Nut, Self-Locking art. 8JM-RA311-00-00
По запросу
10
Pin, 2 art. 8JM-RAY02-00-00
По запросу
11
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
12
Nut, Spring art. 8JM-RA313-00-00
По запросу
13
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
14
Bolt, Flange art. 8JM-RA117-00-00
По запросу
15
Bracket 1 art. 8JM-G7415-00-00
По запросу
16
Bolt, Flange art. 8JM-RA118-00-00
По запросу
17
Washer, Plain art. 8JM-RA409-00-00
По запросу
18
Guide Wheel Assy art. 8JM-G7550-10-00
По запросу
19
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
20
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
21
Spacer art. 8JM-G7341-00-00
По запросу
22
Bolt, Flange art. 8MV-RA106-00-00
По запросу
23
Plate, Adjusting art. 8JM-G8177-00-00
По запросу
24
Bolt, Hexagon art. 8JM-RA119-00-00
По запросу
25
Nut, Hexagon art. 8JM-RA314-10-00
По запросу
26
Frame, Sliding C art. 8JM-G741C-00-00
По запросу
27
Collar art. 8JM-RA706-00-00
По запросу
28
Axle, Rear art. 8JM-G7521-00-00
По запросу
29
Bolt, Flange art. 8MV-RA117-00-00
По запросу
30
Track Assy art. 8MV-G7110-00-00
По запросу
31
. .Plate, Reinforcement art. 8JR-G7113-00-00
По запросу
