модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

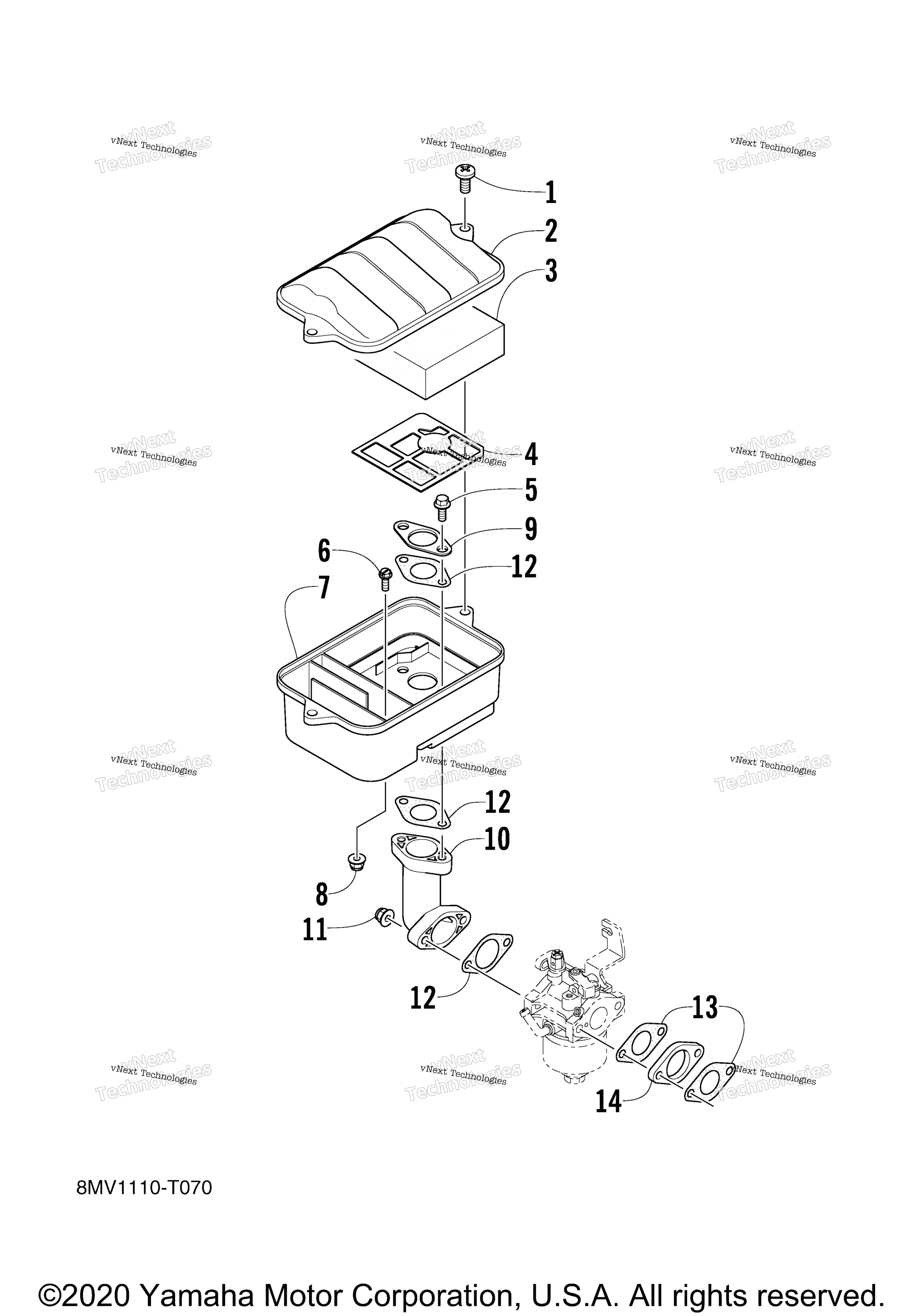

Схема впускной системы для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Binding art. 90154-06014-00
По запросу
2
Cap, Cleaner Case 1 art. 7CN-E4412-00-00
По запросу
3
Element, Air Cleaner art. 7CN-E4451-00-00
По запросу
4
Plate,Element Fitting art. 7CN-E4468-01-00
По запросу
5
Screw art. 8JM-RA200-00-00
По запросу
6
Bolt, Flange art. 8JM-RA102-00-00
По запросу
7
Case, Air Cleaner 1 art. 7CN-E4411-00-00
По запросу
8
Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
9
Plate art. 7CN-E4477-00-00
По запросу
10
Jt. , Carburetor art. 8JM-E3536-00-00
По запросу
11
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
12
Gasket art. 7CN-E3567-01-00
По запросу
13
Gasket art. 7CL-E3557-01-00
По запросу
14
Joint, Carburetor 2 art. 7CL-E3596-00-00
По запросу
