модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

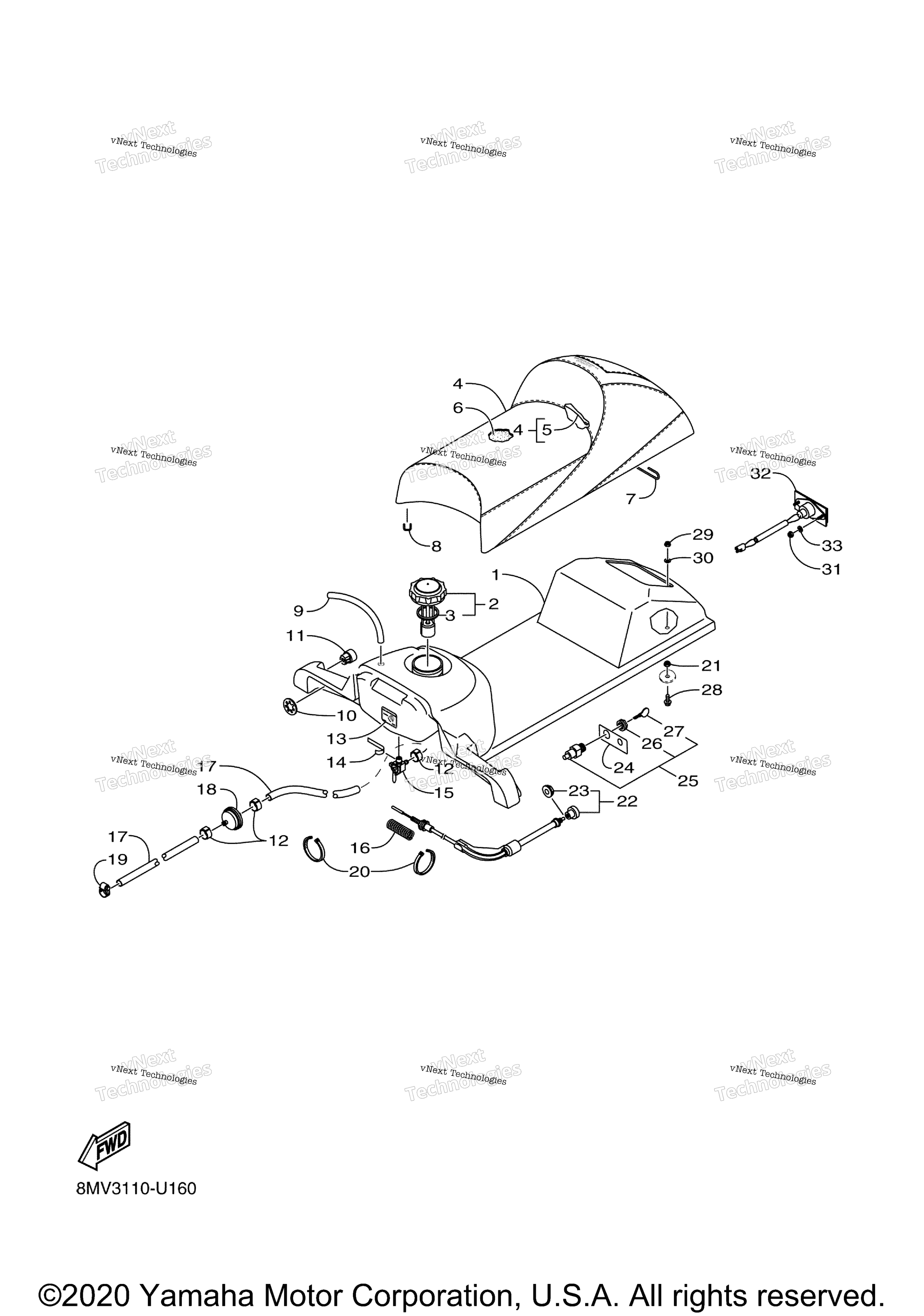

Схема сиденья для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8JM-F4111-00-00
По запросу
2
Cap Assy art. 8JP-F4610-00-00
По запросу
3
. .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
4
Seat Cover Comp art. 8MV-F470F-30-00
По запросу
5
. .Wire art. 8JM-F473J-00-00
По запросу
6
Cushion art. 8JM-F4713-00-00
По запросу
7
Wire art. 8JM-F473W-00-00
По запросу
8
Staple UN art. 8JM-F473U-00-00
По запросу
9
Hose, 7 art. 8JM-RA901-30-00
По запросу
10
Nut art. 8JM-RA309-00-00
По запросу
11
Guide, Wire art. 8JM-F1339-00-00
По запросу
12
Clip, 3 art. 8JM-RAC02-00-00
По запросу
13
Label art. 8JM-F415C-00-00
По запросу
14
Tape UN art. 8JM-F744H-00-00
По запросу
15
Fuel Cock Comp art. 8JM-F4540-00-00
По запросу
16
Spring, Compression 2 art. 8JM-RAD06-00-00
По запросу
17
Hose, 13 (25 Feet) UN art. 8JM-RA902-10-00
По запросу
18
Filter, Fuel art. 8JM-F4501-01-00
По запросу
19
Hose Clamp Assy. 1 art. 8JM-RAA00-00-00
По запросу
20
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
21
Nut, Self-Locking art. 8JM-RA311-00-00
По запросу
22
Starter Cable Assy art. 8JM-F6330-00-00
По запросу
23
. .Nut art. 8JM-RA310-00-00
По запросу
24
Indicator 1 art. 8JM-K7741-00-00
По запросу
25
Body Switch Comp art. 8JM-H194E-00-00
от 1 901 ₽
26
. .Nut art. 8JM-RA317-00-00
По запросу
27
. .Key, Main Switch art. 8JM-H2511-00-00
По запросу
28
Bolt, Flange art. 8JM-RA106-00-00
По запросу
29
Nut, Cap art. 8JM-RA312-00-00
По запросу
30
Washer art. 8JP-RA450-00-00
По запросу
31
Nut, Self-Locking art. 8JP-RA363-00-00
По запросу
32
Taillight Unit Assy art. 8JM-H4710-10-00
По запросу
33
Washer, Plain art. 8JM-RA465-00-00
По запросу
