модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

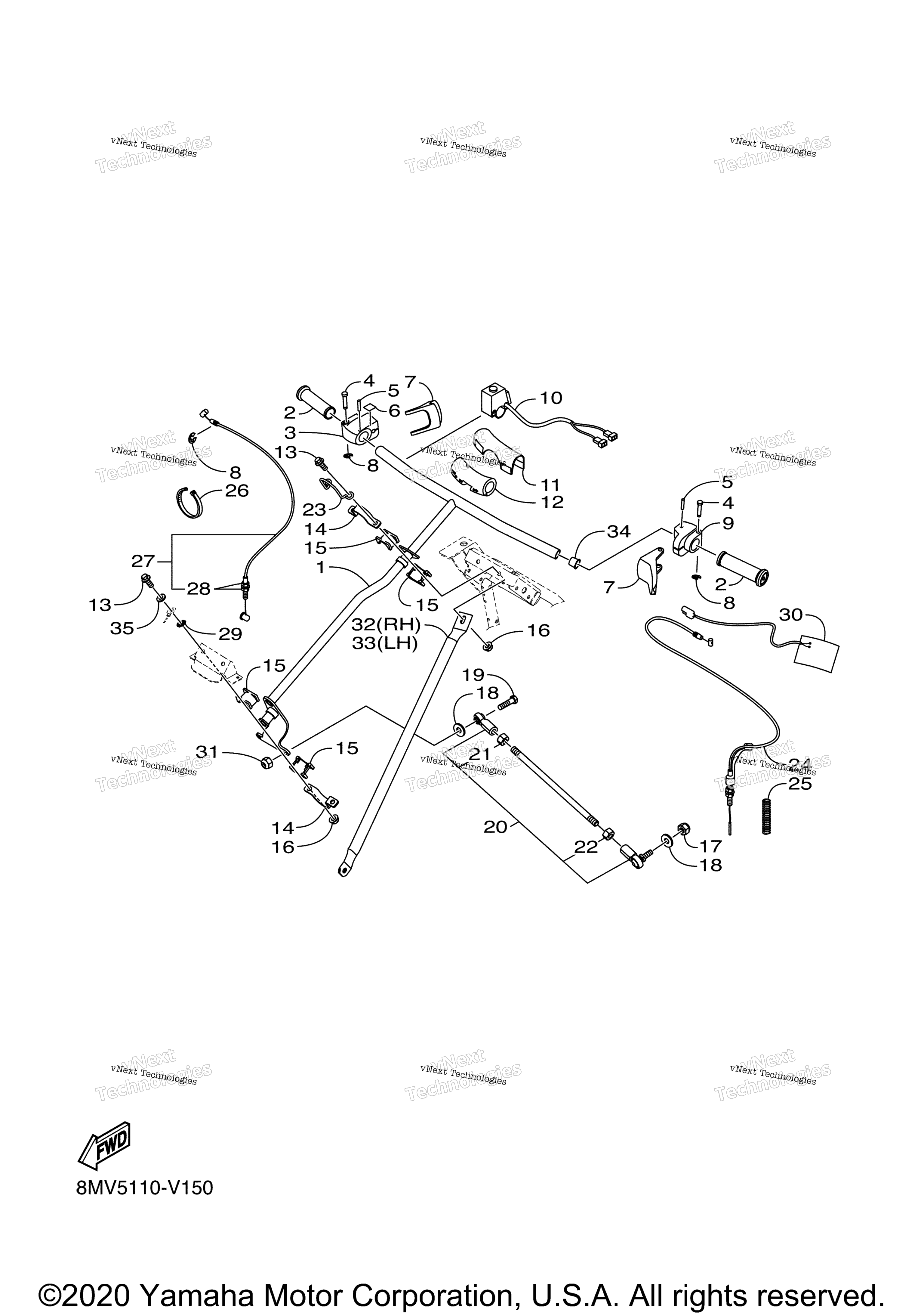

Схема рулевого управления для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Column, Steering art. 8MV-F3811-20-00
По запросу
2
Grip art. 8JM-F6241-10-00
По запросу
3
Holder, Lever 2 art. 8JM-H2921-00-00
По запросу
4
Pin, 3 art. 8JM-RAY07-00-00
По запросу
5
Pin, 4 art. 8JM-RAY08-00-00
По запросу
6
Label art. 8JM-H2108-00-00
По запросу
7
Lever 1 art. 8JM-H3912-00-00
По запросу
8
Circlip, 3 art. 8JM-RAH02-00-00
По запросу
9
Holder, Lever 1 art. 8JM-H2911-00-00
По запросу
10
Engine Stop Switch Assy art. 8JM-H2575-00-00
По запросу
11
Cover, Steering art. 8JM-F3818-00-00
По запросу
12
Pad, Steering art. 8JM-F3817-00-00
По запросу
13
Bolt, Flange art. 8MV-RA106-00-00
По запросу
14
Holder, Bearing art. 8JM-F3872-00-00
По запросу
15
Bearing, Steering art. 8JM-F3812-00-00
По запросу
16
Nut, Self-Locking art. 8JP-RA357-00-00
По запросу
17
Nut, Self-Locking art. 8JM-RA357-00-00
По запросу
18
Washer, Plain art. 8JM-RA403-00-00
По запросу
19
Bolt, Flange art. 8JM-RA104-00-00
По запросу
20
Tie Rod Assy art. 8NP-F3830-00-00
По запросу
21
. .Nut, Hexagon LH THREAD art. 8JM-RA307-00-00
По запросу
22
. .Nut, Hexagon RH THREAD art. 8JM-RA308-00-00
По запросу
23
Guide, Cable art. 8MV-F3389-00-00
По запросу
24
Cable, Brake art. 8JM-F6340-00-00
По запросу
25
Spring, Return 1 art. 8JM-F5735-00-00
По запросу
26
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
27
Wire, Throttle 1 art. 8MV-F6311-00-00
По запросу
28
. Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
29
Washer, Toothed Lock art. 8JM-RA407-00-00
По запросу
30
Grip,Warmer art. 8MV-F626A-00-00
По запросу
31
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
32
Pipe, Cross, 7 RH art. 8NP-F119E-00-00
По запросу
33
Pipe Cross 8 LH art. 8NP-F119F-00-00
По запросу
34
Nut art. 8JR-F3856-10-00
По запросу
35
Washer, Spring art. 8ML-RA402-00-00
По запросу
