модель 2021 года
- Модель SRX 120
- Код модели SRX120R (SRX1NML)

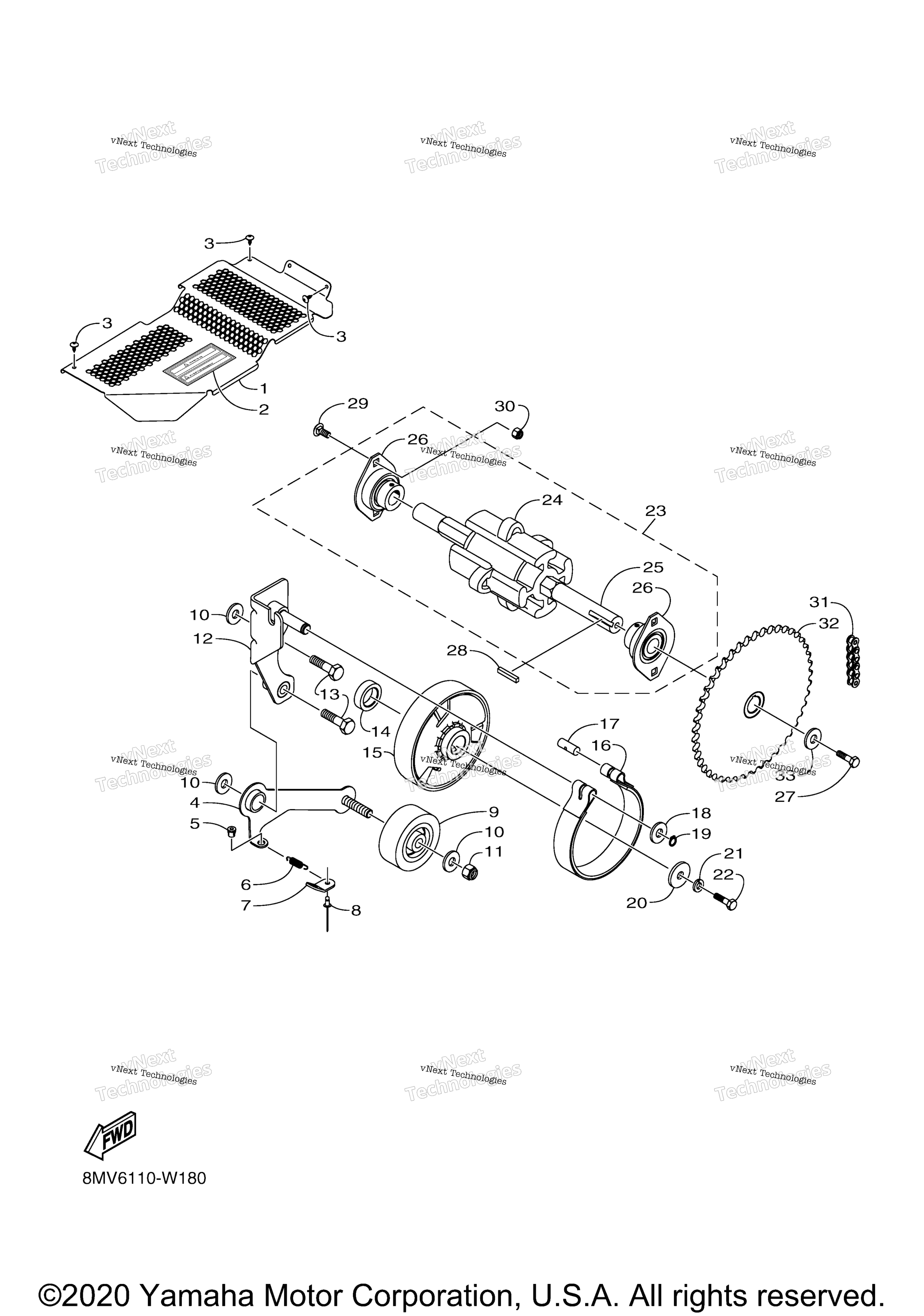

Схема track привод 1 для SRX120R (SRX1NML)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Drive art. 8JM-K7311-01-00
По запросу
2
Label, Warning 2 art. 8JM-K7762-00-00
По запросу
3
Screw art. 8KC-RA290-00-00
По запросу
4
Holder art. 8JM-G7613-10-00
По запросу
5
Bush art. 8JM-G7538-00-00
По запросу
6
Spring, Tension 4 art. 8JM-RAD05-00-00
По запросу
7
Retainer, Spring art. 8JM-G2148-00-00
По запросу
8
.Rivet, 5 art. 8JP-RA514-00-00
По запросу
9
Roller art. 8JM-G7429-00-00
По запросу
10
Washer, Plain art. 8JM-RA403-00-00
По запросу
11
Nut, Self-Locking art. 8JM-RA302-00-00
По запросу
12
Bracket, Brake Pedal art. 8JM-F5676-00-00
По запросу
13
Bolt, Hexagon art. 8JM-RA114-00-00
По запросу
14
Втулка Yamaha art. 8JM-RA700-00-00
По запросу
15
Primary Clutch Assy art. 8JM-E760P-20-00
По запросу
16
Хомут Yamaha art. 8JM-F5719-00-00
По запросу
17
Палец хомута Yamaha art. 8JM-RAY00-00-00
По запросу
18
Шайба Yamaha art. 8JM-RA405-00-00
По запросу
19
Circlip, 1 art. 8JM-RAH00-00-00
По запросу
20
Washer, Plain art. 8JM-RA405-10-00
По запросу
21
Washer, Spring art. 8JM-RA402-00-00
По запросу
22
Bolt, Hexagon art. 8JM-RA103-00-00
По запросу
23
Front Axle Sub-Assy art. 8MV-G7501-00-00
По запросу
24
. .Wheel, Sprocket 1 art. 8MV-G7531-00-00
По запросу
25
. .Axle, Front art. 8JM-G7511-00-00
По запросу
26
. .Bearing, 1 art. 8JM-RAY01-00-00
По запросу
27
Bolt, Flange art. 8MV-RA112-00-00
По запросу
28
Key,Drive art. 8JM-G7733-10-00
По запросу
29
Bolt art. 8JM-RA123-00-00
По запросу
30
Nut, Self-Locking art. 8JM-RA303-00-00
По запросу
31
Chain, Primary art. 8JM-E6139-00-00
По запросу
32
Sprocket, Chain Driven art. 8JM-G7587-20-00
По запросу
33
Washer, Plain art. 8JM-RA404-00-00
По запросу
