модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

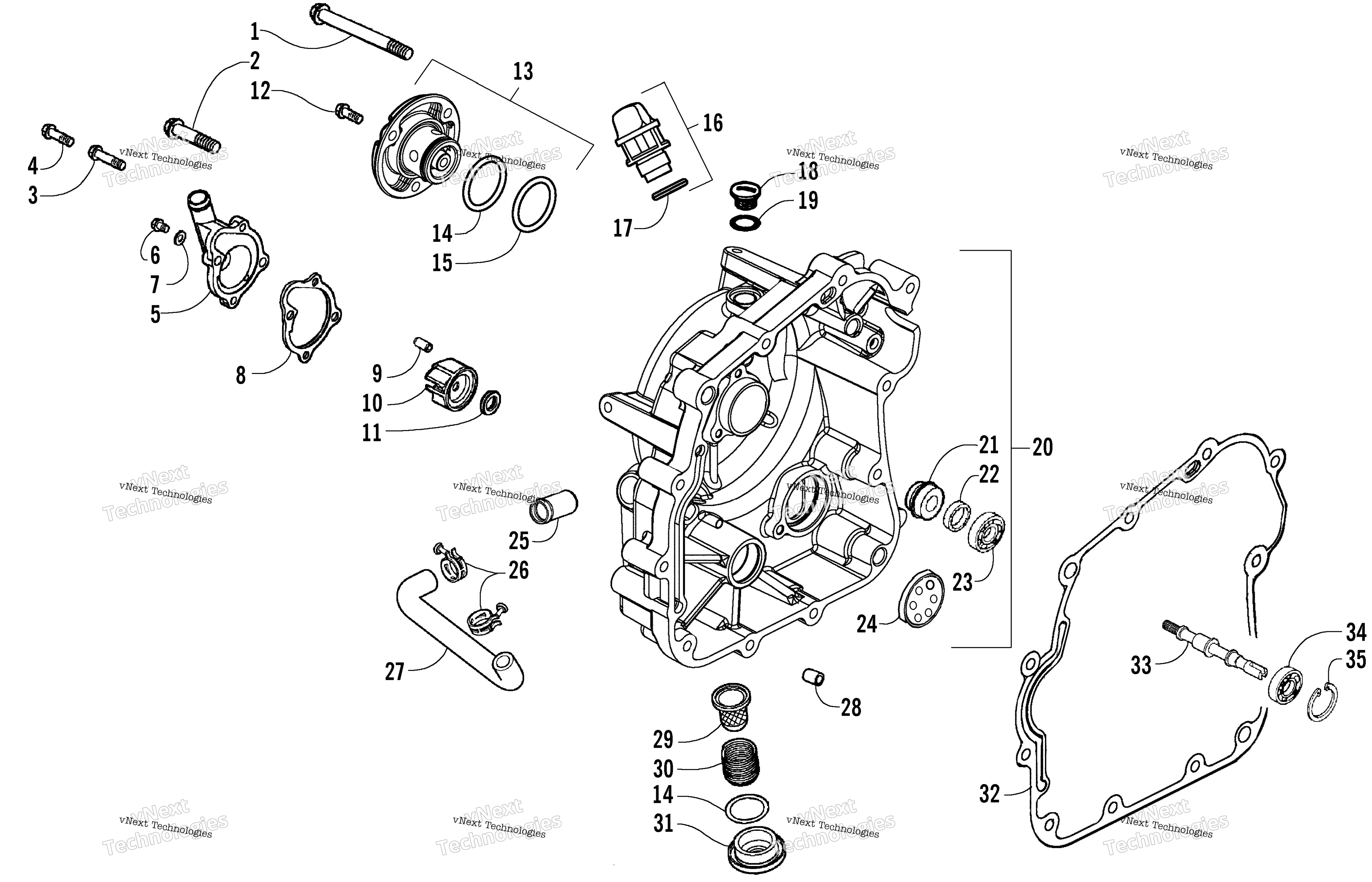

Схема картера Cover Assembly для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE 6*125 art. 3304-192
По запросу
2
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
3
BOLT FLANGE SH 6*28 art. 3303-385
По запросу
4
BOLT FLANGE SH 6*22 art. 3304-746
По запросу
5
COVER WATER PUMP art. 3303-752
По запросу
6
BOLT FLANGE SH 6*10 art. 3304-186
По запросу
7
WASHER A 6MM art. 3304-049
По запросу
8
GASKET WATER PUMP art. 3303-753
По запросу
9
PIN DOWEL 8*14 art. 3303-341
По запросу
10
IMPELLER WATER PUMP art. 3303-750
По запросу
11
WASHER 7.2*13*1.2 art. 3304-038
По запросу
12
BOLT FLANGE 6*16MM art. 3307-061
По запросу
13
CAP ASSY R COVER (inc. one No. 14 and 15) art. 3304-013
По запросу
14
O-RING 30.8MM art. 3304-096
По запросу
15
O RING 27.4*2.1 art. 3304-098
По запросу
16
GAUGE OIL LEVEL ASSY (inc. 17) art. 3303-695
По запросу
17
O-RING 18*3 art. 3304-102
По запросу
18
CAP ACG A.C.G. art. 3304-012
По запросу
19
O-RING 13.8*2.5 art. 3304-099
По запросу
20
COVER COMP R CRANK CASE (inc. 21-25) art. 3303-631
По запросу
21
SEAL MECHANICAL art. 3307-083
от 4 893 ₽
22
OIL SEAL 12*20*4 art. 3304-078
По запросу
23
BEARING BALL RADIAL 6901 12*24*6 art. 3304-068
По запросу
24
FINDER OIL LEVEL art. 3303-696
По запросу
26
CLIP WATER HOSE art. 3304-165
По запросу
27
HOSE B WATER art. 3303-758
По запросу
28
PIN DOWEL 10*16 art. 3303-342
По запросу
29
SCREEN OIL FILTER art. 3303-691
По запросу
30
SPG OIL FILTER SCREEN art. 3303-692
По запросу
31
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
32
GASKET R COVER art. 3303-641
По запросу
33
Вал водяной помпы Arctic Cat art. 3303-754
По запросу
34
BEARING BALL RADIAL 6000/10*26*8 art. 3304-193
По запросу
35
CIR CLIP INTERAL 26MM art. 3304-148
По запросу
