модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

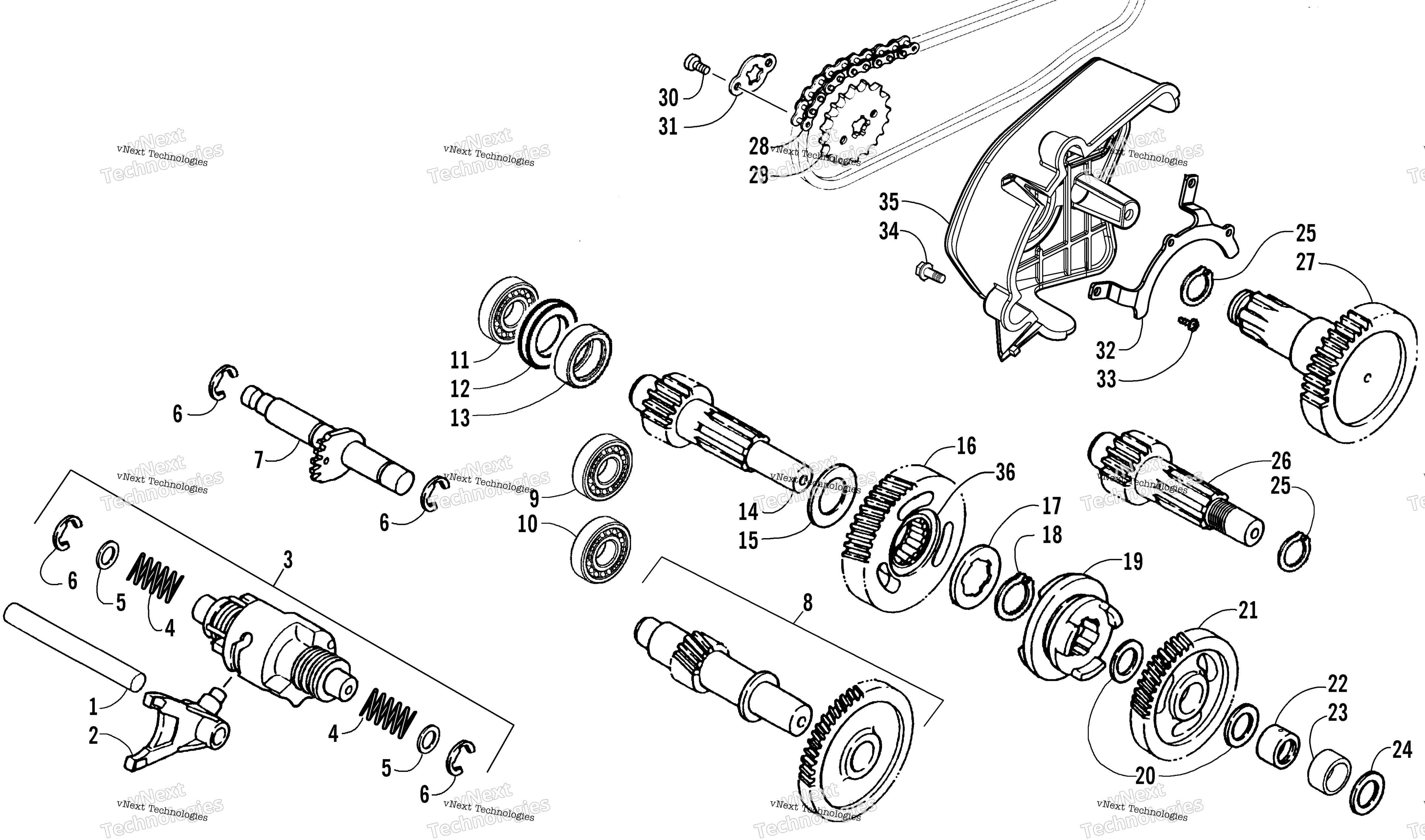

Схема трансмиссии Assembly для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT GEAR SHIFT FORK GUIDE art. 3304-513
По запросу
2
FORK GEAR SHIFT art. 3304-267
По запросу
3
DRUM ASSY GEAR SHIFT (inc. 4-5 and two No. 6) art. 3304-268
По запросу
4
SPRING DRUM art. 3304-700
По запросу
5
WASHER THRUST 14MM art. 3304-412
По запросу
6
E RING 12 art. 3304-153
По запросу
7
SPINDLE COMP DRUM SHIFT art. 3304-269
По запросу
8
Shaft, Counterbalance art. 3304-261
По запросу
9
BRG BALL RADIAL 6304/20*52*15 art. 3304-198
По запросу
10
BRG BALL RADIAL 6204 art. 3304-699
По запросу
11
BRG RADIAL BALL 6205 art. 3304-195
По запросу
12
OIL SEAL 24.8*52.2*7 art. 3304-425
По запросу
13
BRG NEEDLE 30*42*23 art. 3304-422
По запросу
14
SHAFT MAIN art. 3304-259
По запросу
15
WASHER THRUST 25MM art. 3304-044
По запросу
16
GEAR,BACKWARD art. 3304-263
По запросу
17
WASHER SPLINE 25MM art. 3304-045
По запросу
18
SET RING 23MM art. 3304-056
По запросу
19
SHIFT MAIN art. 3304-264
По запросу
20
WASHER THRUST 20MM B art. 3304-413
По запросу
21
GEAR FORWARD art. 3303-795
По запросу
22
COLLAR 20*22*11 art. 3304-509
По запросу
23
COLLAR 20*25*11 art. 3304-508
По запросу
24
WASHER THRUST 20MM art. 3304-042
По запросу
25
CIR CLIP EX 25MM art. 3304-147
По запросу
26
SHAFT DRIVE art. 3304-260
По запросу
27
SHAFT FINAL art. 3304-262
По запросу
28
CHAIN DRIVE art. 3304-510
По запросу
29
SPROCKET DRIVE 14T art. 3304-265
По запросу
30
BOLT HEX 6*10 (RB 3307-202) art. 3307-202
По запросу
31
PLATE A2 FIXING art. 3304-266
По запросу
32
STAY CHAIN art. 3304-515
По запросу
33
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
34
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
35
COVER CHAIN art. 3304-286
По запросу
36
BRG NEEDLE 25*33*16 art. 3304-423
По запросу
