модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

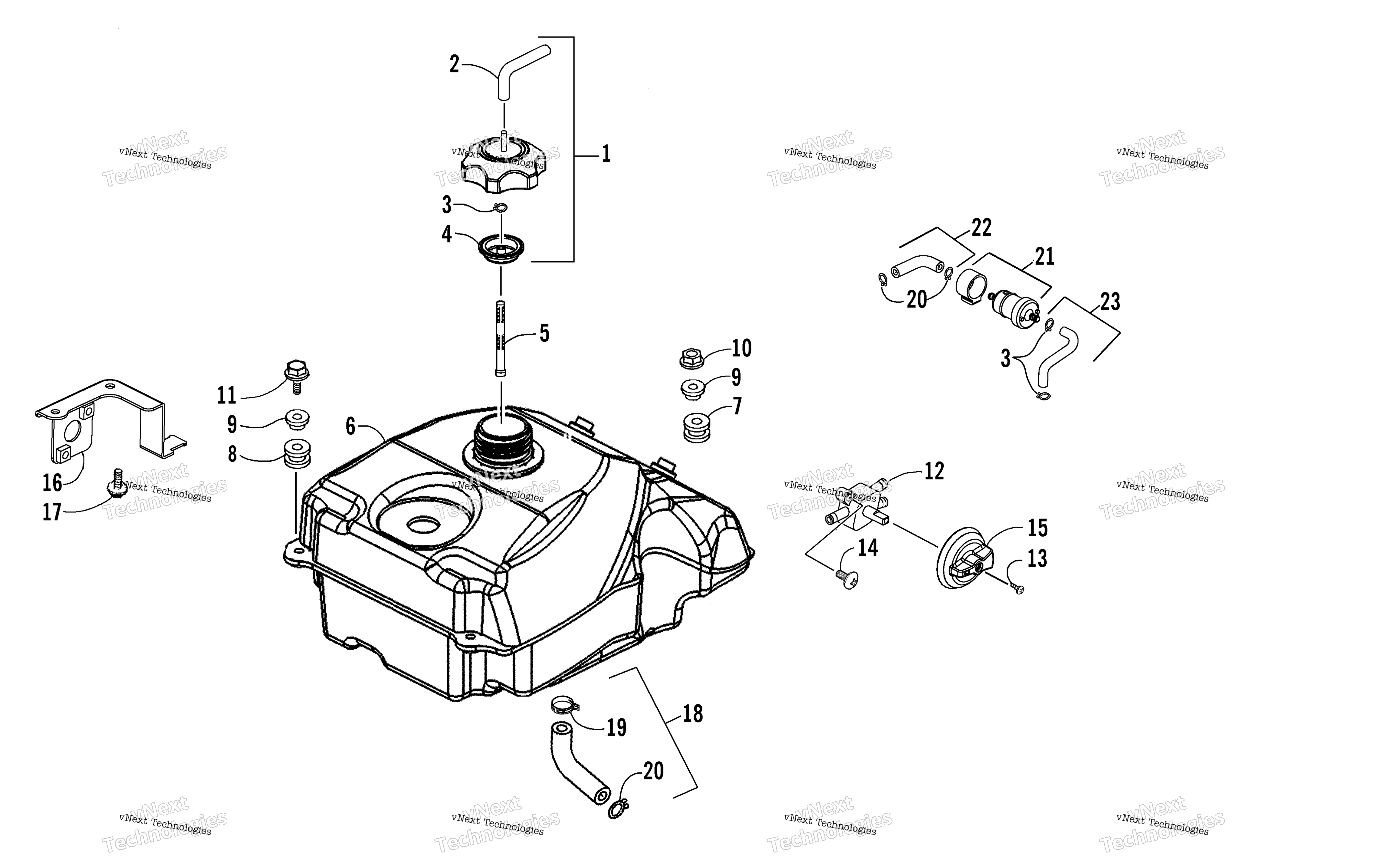

Схема узла топливного бака для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP ASSY FUEL FILLER (RB 3305-975) (inc. 2, one No. 3, and 4) art. 3305-975
По запросу
2
TUBE 4.5*360 art. 3304-169
По запросу
3
CLIP B8 TUBE art. 3303-348
По запросу
5
SCREEN FUEL STRAINER art. 3303-058
По запросу
6
Tank Assembly - Gas (inc. 7-8) art. 3304-244
По запросу
7
RR RUBBER FUEL TANK art. 3304-647
По запросу
8
RUBBER FUEL TANK art. 3303-406
По запросу
9
COLLAR FR FENDER art. 3303-226
По запросу
10
NUT FLANGE 6MM art. 3303-331
По запросу
11
BOLT FLANGE 6*22 art. 3304-551
По запросу
12
VALVE,FUEL (RB 3306-884) (inc. 13) art. 3306-884
По запросу
13
SCREW FLAT 5*25 art. 3304-120
По запросу
14
SCREW PAN 5*16 art. 3303-316
По запросу
15
COVER FUEL COCK art. 3303-701
По запросу
16
STAY FUEL COCK & STRAINER art. 3303-724
По запросу
17
BOLT WASHER 5*12 art. 3304-409
По запросу
18
TUBE ASSY FUEL TANK (inc. 19 and two No. 20) art. 3303-718
По запросу
19
CLAMP D13 TUBE art. 3303-351
По запросу
20
CLIP B10 TUBE art. 3303-349
По запросу
21
STRAINER ASSY FUEL art. 3303-699
По запросу
22
TUBE ASSY FUEL (inc. two No. 20) art. 3304-171
По запросу
23
TUBE ASSY FUEL (inc. two No. 3) art. 3304-172
По запросу
