модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

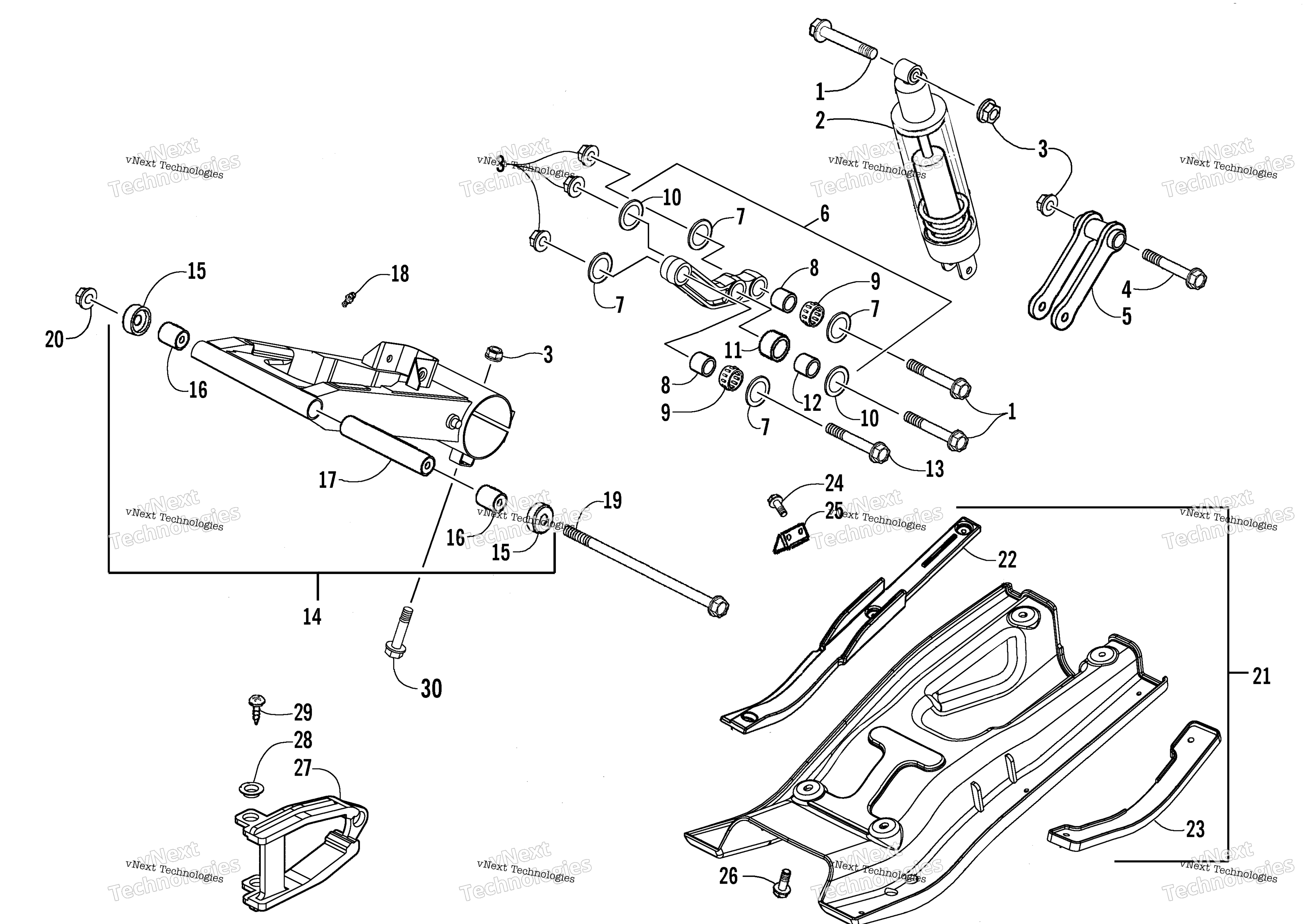

Схема задней части Suspension Assembly для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT FLANGE 10*53 art. 3304-185
По запросу
2
CUSHION ASSY RR art. 3304-366
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
5
LINK ASSY RR CUSHION art. 3304-365
По запросу
6
Link, Shock - Assembly (inc. 7-12) art. 3304-363
По запросу
7
OIL SEAL 17*24*5 art. 3304-459
По запросу
8
COLLAR LINK art. 3304-364
По запросу
9
NEEDLE BEARING 17*24*15 art. 3304-421
По запросу
10
OIL SEAL 18*26*4 art. 3304-090
По запросу
11
GUIDE BUSH art. 3304-372
По запросу
12
COLLAR GUIDE BUSH art. 3304-309
По запросу
13
BOLT FLANGE 10*60 art. 3304-436
По запросу
14
FORK ASSY RR (inc. 15-18) art. 3304-357
По запросу
15
CAP RR FORK DUST SEAL art. 3303-192
По запросу
16
BUSH RR FORK art. 3304-359
По запросу
17
COLLAR RR FORK DIST art. 3304-358
По запросу
18
Fitting, Grease art. 3303-393
По запросу
19
BOLT REAR FORK [AXLE] art. 3303-150
По запросу
20
NUT U 14MM art. 3304-411
По запросу
21
PROTECTOR ASSY RR FORK (inc. 22-23) art. 3305-972
По запросу
22
SLIDER CHAIN art. 3304-287
По запросу
23
PROTECTOR DISK art. 3304-288
По запросу
24
BOLT FLANGE 6MM art. 3304-405
По запросу
25
SLIDER CHAIN art. 3304-289
По запросу
26
BOLT WASHER 6*16 art. 3304-587
По запросу
27
SLIDER CHAIN art. 3304-361
По запросу
28
COLLAR CHAIN SLIDER art. 3304-360
По запросу
29
SCREW, TAPPING- 6*12 art. 3304-690
По запросу
30
BOLT FLANGE 10*70 art. 3304-437
По запросу
