модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

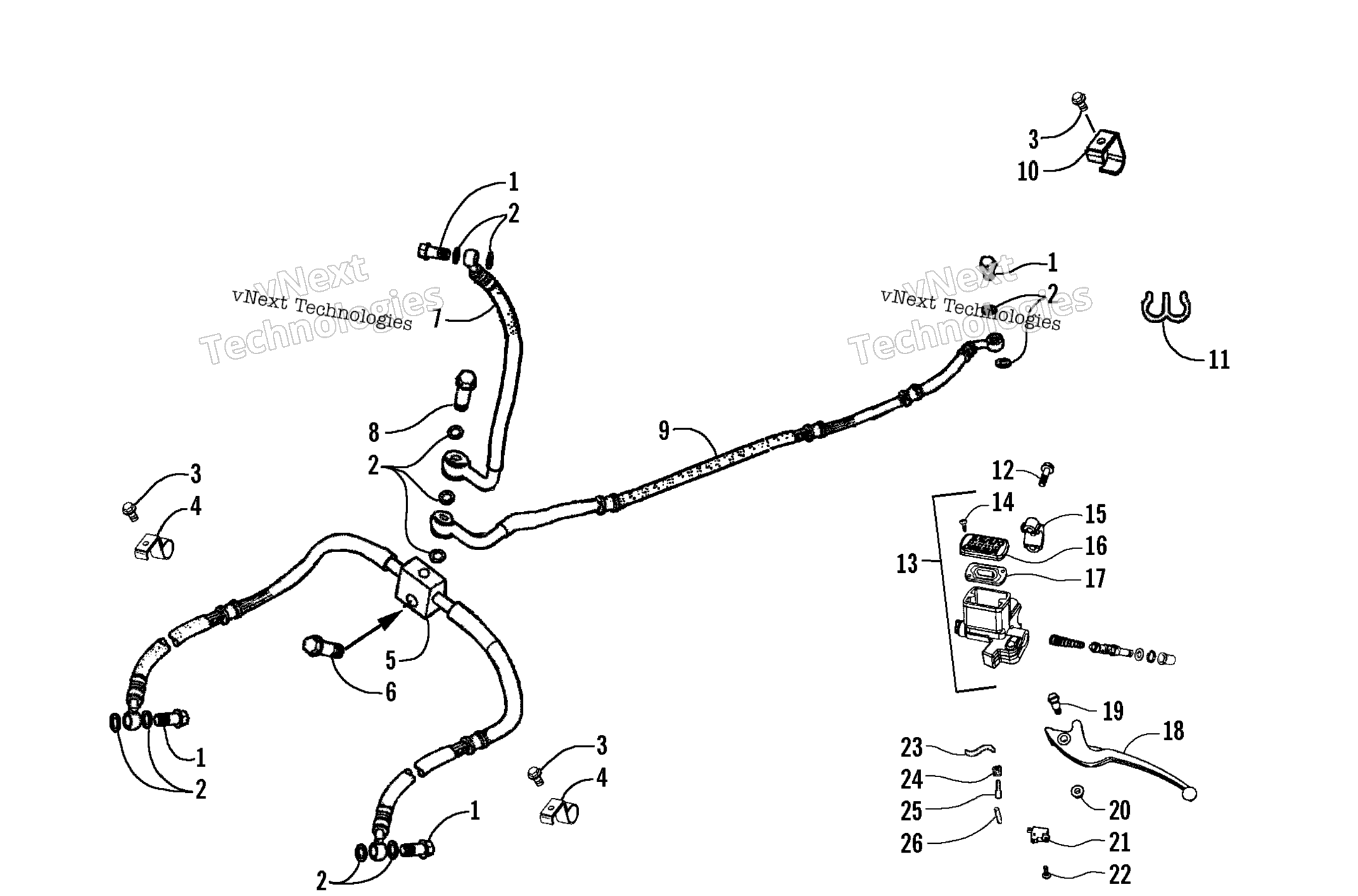

Схема Hydraulic тормоз шланг и Hand тормоз узла для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL BOLT 10*22 **6110-M1 (RB 3307-067) art. 3307-067
По запросу
2
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
3
BOLT FLANGE 6*12 art. 3304-553
По запросу
4
CLAMP FR BRK HOSE art. 3303-919
По запросу
5
HOSE ASSY FR R BRK art. 3304-320
По запросу
6
BOLT FLANGE 8*28 art. 3304-176
По запросу
7
HOSE ASSY C/P FR BRK art. 3304-321
По запросу
8
OIL BOLT 10*33 art. 3304-674
По запросу
9
HOSE ASSY COMBINE BRK art. 3304-319
По запросу
10
CLAMPER RR BRK HOSE art. 3303-891
По запросу
11
CLAMP TUBE art. 3304-675
По запросу
12
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
13
M/C SET RR (inc. 14-17) art. 3304-676
По запросу
14
SCREW FLAT 4*12 art. 3303-318
По запросу
15
HOLDER M/C art. 3303-175
По запросу
16
CAP M/C art. 3303-923
По запросу
17
DIAPHRAGM art. 3303-925
По запросу
18
LEVER L STRG HANDLE art. 3304-369
По запросу
19
BOLT L STEERING HANDLE art. 3304-017
По запросу
20
Nut, Flange art. 3304-654
По запросу
21
SW ASSY RR STOP art. 3303-141
По запросу
22
SCREW WASHER 4*12 art. 3303-321
По запросу
23
LEVER PARKING art. 3304-442
По запросу
24
SPRING RETURN art. 3304-678
По запросу
25
PIN art. 3304-679
По запросу
26
CLIP art. 3304-680
По запросу
