модель 2007 года
- Модель DVX 250
- Код модели Красный (A2007KSE2BUSR)

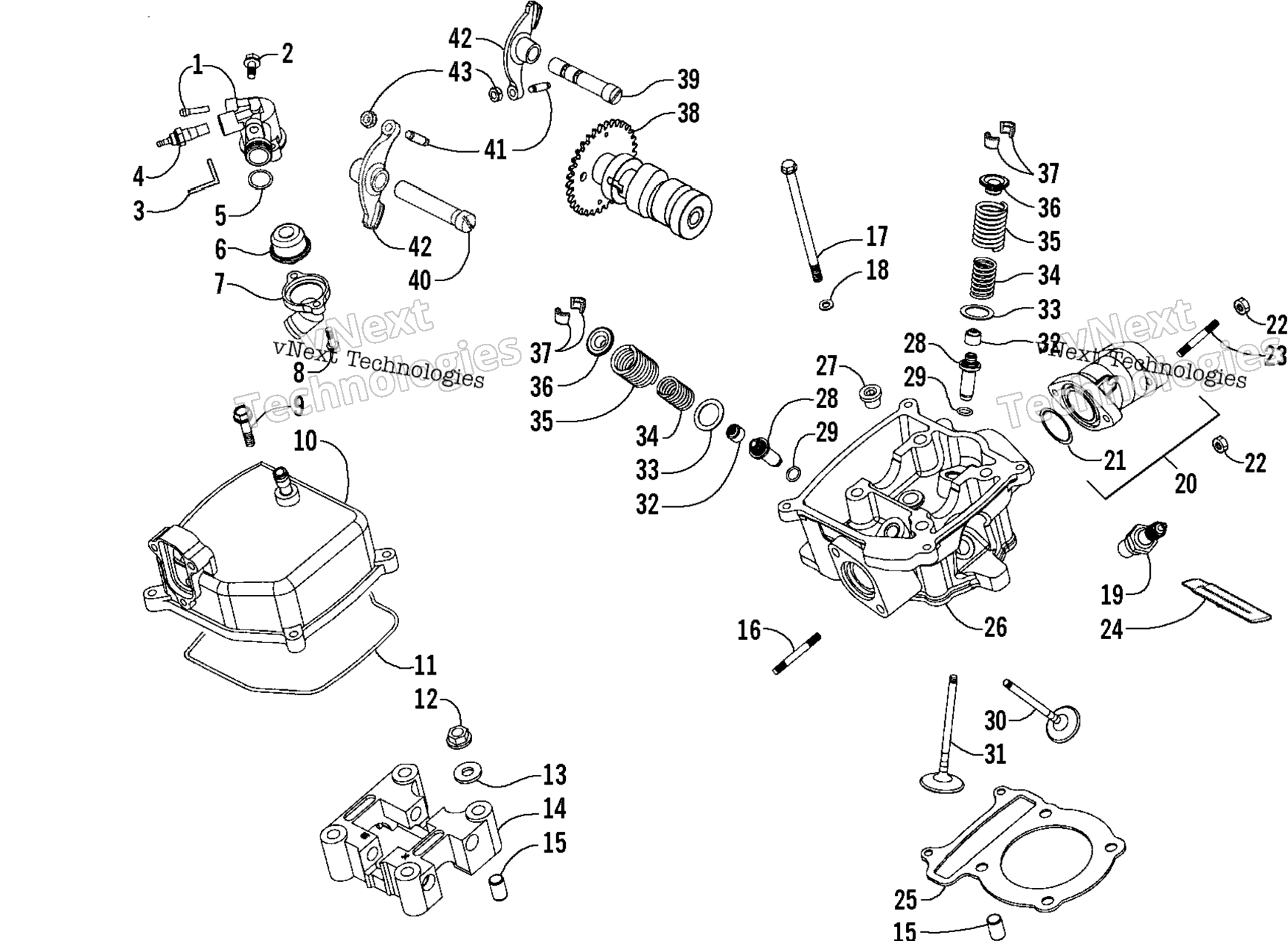

Схема цилиндра Head Assembly для Красный (A2007KSE2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
ENGINE (SPORT 250) (AC50DA) Includes a Starter Motor Assembly, Carburetor, and Gear Shift Link. art. 3303-623
По запросу
1
CASE COMP THERMOSTAT art. 3303-756
По запросу
2
BOLT FLANGE SH 6*18 (RB 3307-049) art. 3307-049
По запросу
3
EARTH TERMINAL THERMO art. 3303-860
По запросу
4
THERMO UNIT ASSY art. 3303-861
По запросу
5
O-RING 17.8*1.9 art. 3304-094
По запросу
6
THERMO STAT ASSY art. 3303-755
По запросу
7
COVER THERMOSTAT art. 3303-757
По запросу
8
SCREW PAN 5*16 art. 3304-118
По запросу
9
BOLT FLANGE 6*25 art. 3303-360
По запросу
10
Cover, Cylinder Head art. 3303-660
По запросу
11
GASKET HEAD COVER art. 3303-661
По запросу
12
NUT FLANGE 8MM art. 3303-332
По запросу
13
WASHER 8MM art. 3304-048
По запросу
14
Holder, Camshaft art. 3304-228
По запросу
15
PIN DOWEL 10*16 art. 3303-342
По запросу
16
BOLT STUD 8*32 art. 3303-249
По запросу
17
BOLT FLANGE SH 6*100 art. 3303-390
По запросу
18
WASHER A 6MM art. 3304-049
По запросу
19
SPARK PLUG-NGK DPR7EA-9 art. 0217-730
По запросу
20
PIPE ASSY INLET (inc. 21) art. 3303-702
По запросу
21
O-RING 33.5*3 art. 3304-097
По запросу
22
NUT HEX 6MM art. 3304-124
По запросу
23
BOLT STUD 6*28 art. 3304-114
По запросу
24
CLIP 2*70 art. 3304-157
По запросу
25
GASKET CYLINDER HEAD art. 3303-659
По запросу
26
HEAD COMP CYLN (inc. 27-29) art. 3303-655
По запросу
27
BOLT SEALING 12MM art. 3303-656
По запросу
30
VALVE INLET art. 3303-680
По запросу
31
VALVE EXHAUST art. 3303-681
По запросу
32
SEAL VALVE STEM art. 3303-017
По запросу
33
SEAT VALVE SPG OUTER art. 3303-043
По запросу
34
SPG VALVE INNER art. 3303-683
По запросу
35
SPG VALVE OUTER art. 3303-682
По запросу
36
RETAINER VALVE SPRING art. 3303-042
По запросу
37
COTTER VALVE art. 3303-044
По запросу
38
Camshaft art. 3304-235
По запросу
39
SHAFT COMP IN ROCKER ARM (INTAKE) art. 3303-674
По запросу
40
SHAFT EX ROCKER art. 3303-675
По запросу
41
SCREW TAPPET ADJUSTING art. 3304-007
По запросу
42
ARM VALVE ROCKER art. 3303-673
По запросу
43
NUT TAPPET ADJUSTING art. 3304-026
По запросу
