модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

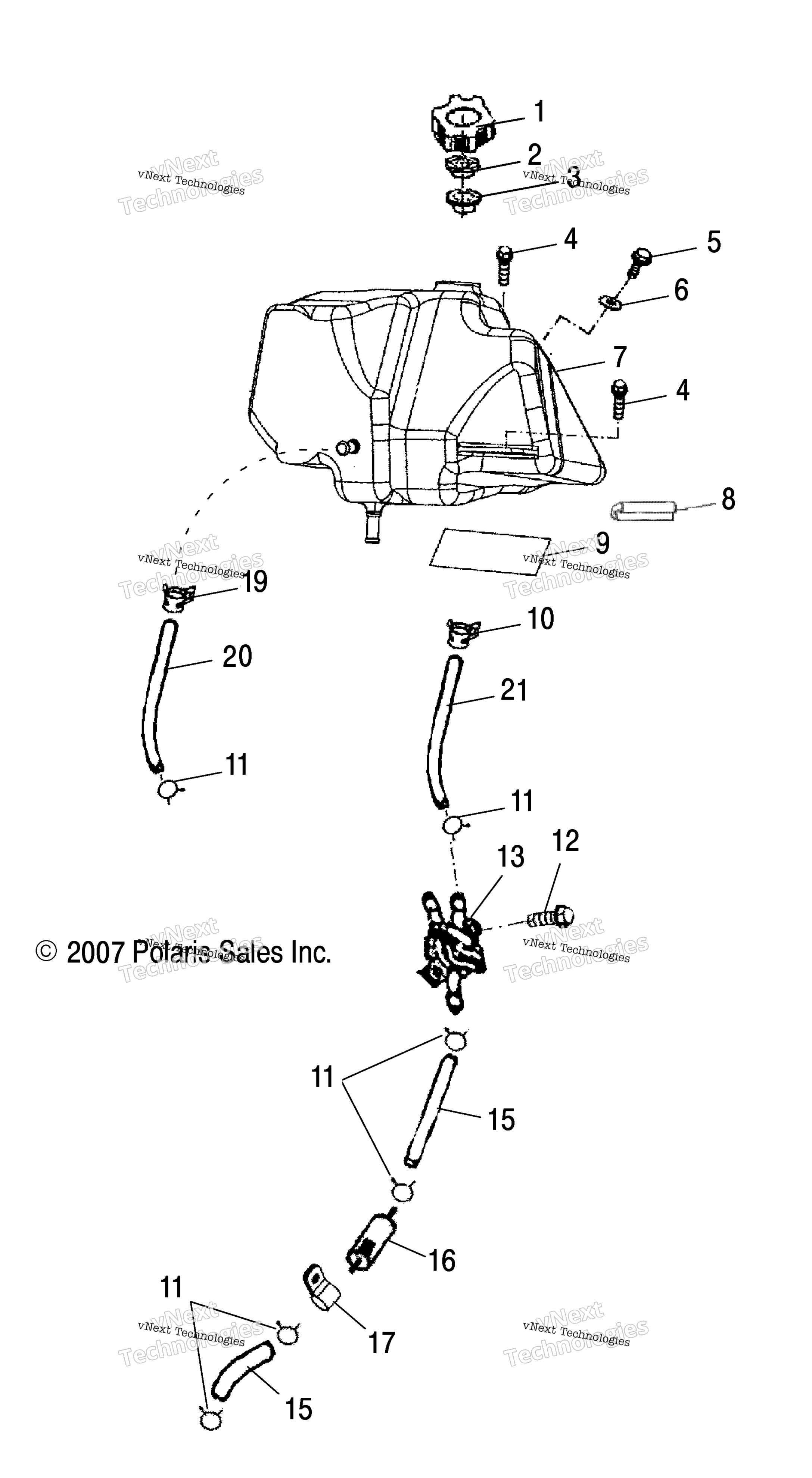

Схема кузова, топливного бака Asm для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP-FUEL,VENTED [Incl. Vent, Cap] art. 0452867
По запросу
2
Vent, Fuel Cap art. -------
По запросу
3
Retainer, Fuel Cap art. -------
По запросу
4
BOLT-HEX art. 0452216
По запросу
5
TAPPING SCREW art. 0450676
По запросу
6
WASHER-PLAIN,5X25X2 art. 0452913
По запросу
7
TANK-FUEL,PHOENIX art. 0455509
По запросу
8
MAT,RUBBER,FUEL TANK art. 0450632
По запросу
9
FOIL-TANK art. 0452645
По запросу
10
CLAMP-HOSE art. 0453693
По запросу
11
CLIP art. 0450054
По запросу
12
HEX WASHER BOLT art. 0450701
По запросу
13
MANUAL FUEL CUP ASSEMBLY art. 0450366
По запросу
15
HOSE-FUEL,NON-PERM,250MM art. 0454026-250
По запросу
16
FUEL FILTER art. 2520462
По запросу
17
CLAMP art. 0452646
По запросу
19
HOSE CLAMP art. 0454592
По запросу
20
HOSE ASSEMBLY, FUEL WITH SLEEVE [Incl. 11,19] art. 0454236
По запросу
21
FUEL HOSE WITH SLEEVE, ASSEMBLY [Incl. 10,11] art. 0454237
По запросу
