модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

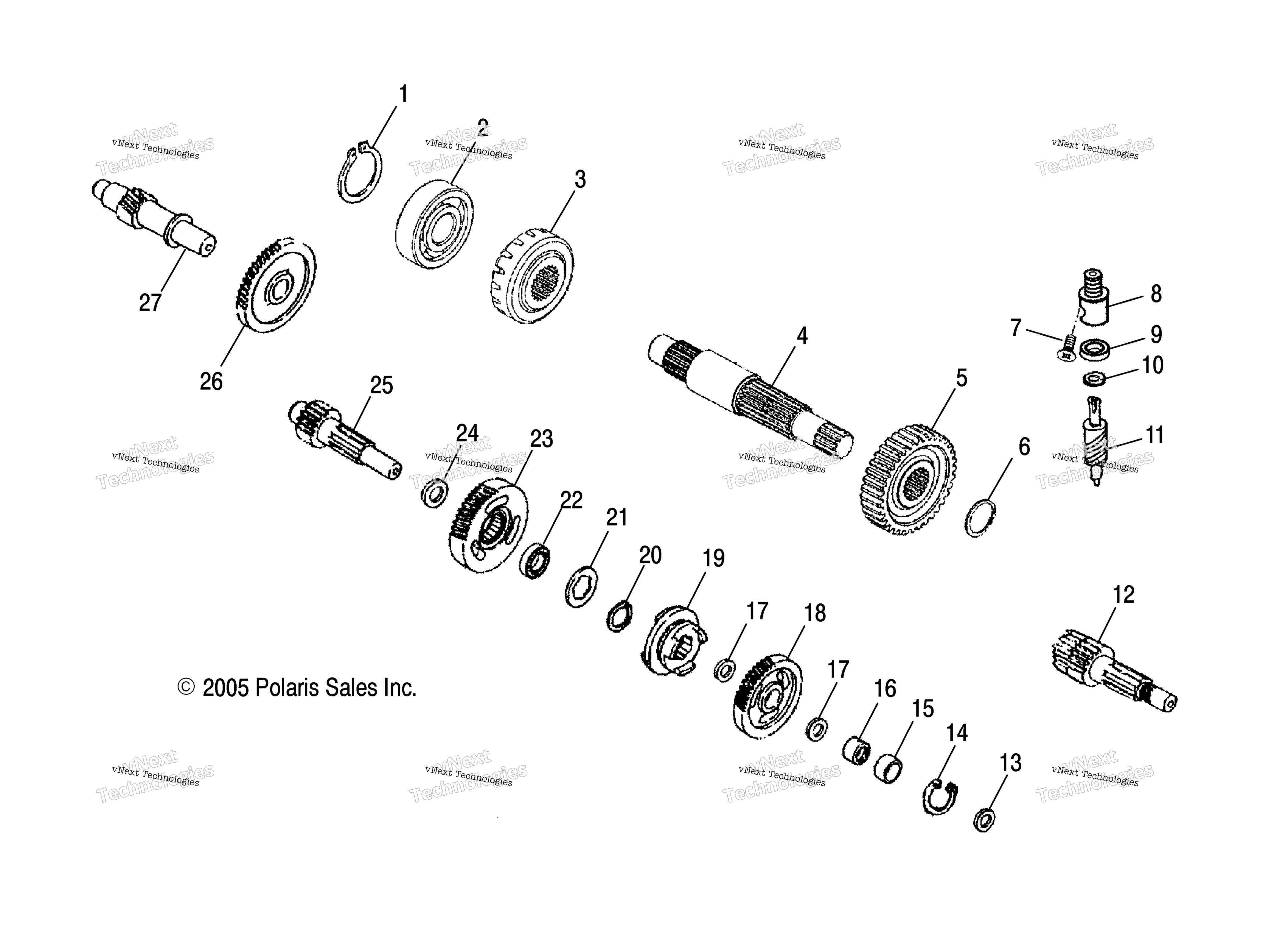

Схема привода Train, Transmission для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали

Номер
Наименование детали
Цена
0
REVERSE GEAR ASSEMBLY [Incl. 22,23] art. 0452519
По запросу
0
SPUR GEAR [Incl. 16,18] art. 0454229
По запросу
1
CLIP RETAINER art. 0452339
По запросу
2
BALL BEARING art. 0452349
По запросу
3
FINAL RING GEAR art. 0452531
По запросу
4
SHAFT art. 0452528
По запросу
5
GEAR art. 0452530
По запросу
6
CLIP-CIR,TRANSMISSION art. 0453779
По запросу
7
BOLT-PHILLIPS,FLAT HEAD art. 0452851
По запросу
8
JOINT-GEAR,METER,QUAD art. 0452850
По запросу
9
SEAL-OIL art. 0452849
По запросу
10
WASHER-PLAIN art. 0452848
По запросу
11
GEAR-METER art. 0452847
По запросу
12
DRIVE SHAFT art. 0452525
По запросу
13
WASHER-FLAT art. 0452524
По запросу
14
CIRCLIP-EXTERNAL art. 0450187
По запросу
15
SHAFT COLLAR art. 0453120
По запросу
16
SPUR GEAR BUSHING art. 0452516
По запросу
17
WASHER-FLAT art. 0452513
По запросу
18
SPUR GEAR art. 0454229
По запросу
19
SHIFT RATCHET art. 0452517
По запросу
20
RING-RETAINING art. 0452789
По запросу
21
WASHER-SPLINE art. 0452518
По запросу
22
NEEDLE BEARING art. 0452521
По запросу
23
REVERSE GEAR art. 0452520
По запросу
24
FLAT WASHER art. 0452522
По запросу
25
SHAFT-TRANSMISSION art. 0453551
По запросу
26
COUNTER GEAR art. 0452527
По запросу
27
COUNTER SHAFT art. 0452526
По запросу
