модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

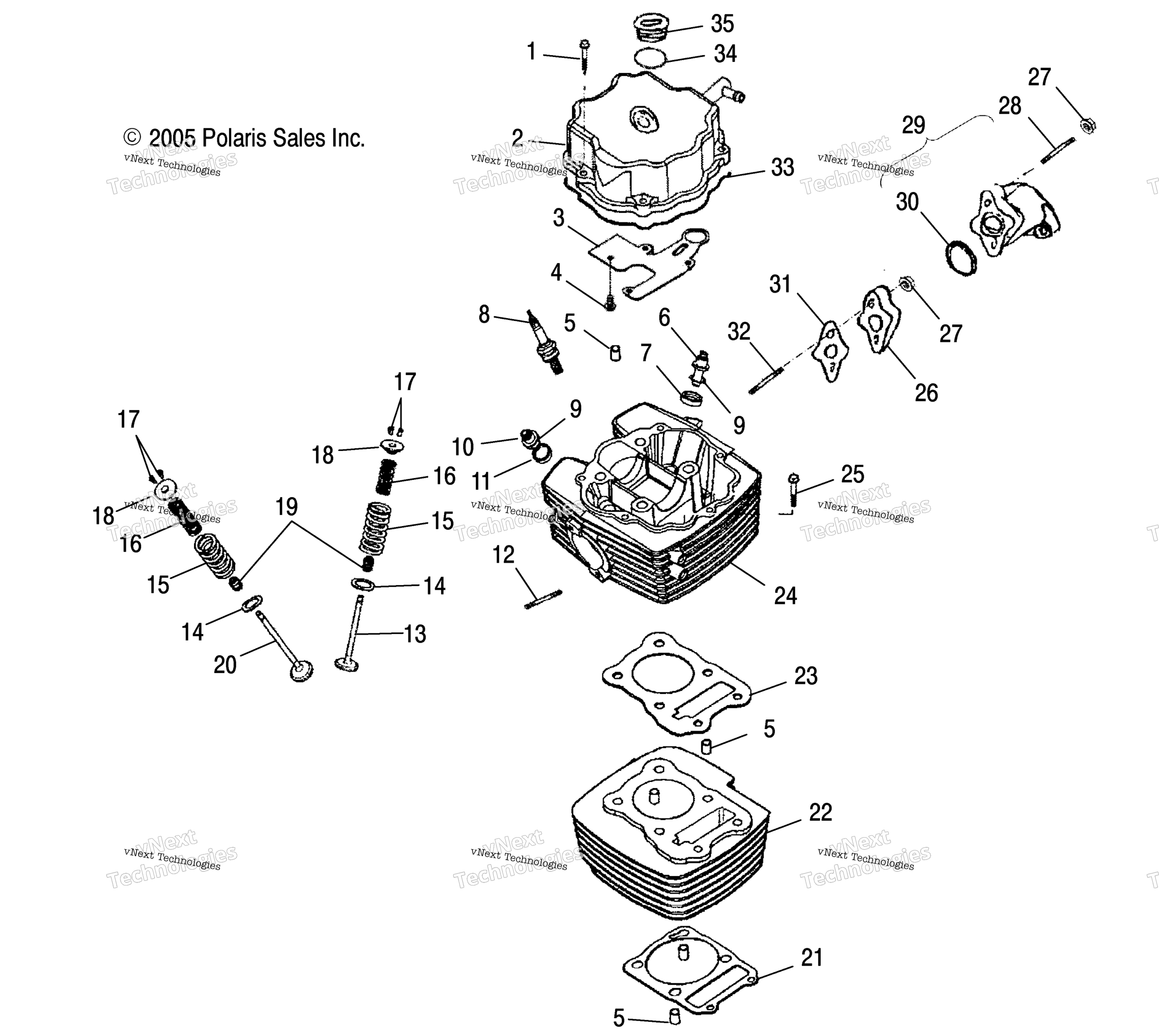

Схема двигателя, цилиндра Head для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
BOLT-HEX,FLANGE art. 0452400
По запросу
2
COVER-CYLINDER HEAD art. 0455350
По запросу
3
BREATHER-CRANKCASE,LOWER art. 0453751
По запросу
4
SCREW-TAPPING,4MM art. 0451766
По запросу
5
PIN-DOWEL art. 0450142
По запросу
6
GUIDE-VALVE INTAKE art. 0452380
По запросу
7
SEAT-INTAKE art. 0452378
По запросу
8
SPARK PLUG, CR6HSA art. 0453034
По запросу
9
O-RING art. 0452382
По запросу
10
GUIDE-VALVE,EXHAUST art. 0452381
По запросу
11
SEAT-EXHAUST art. 0452379
По запросу
12
BOLT-STUD art. 0452398
По запросу
13
INTAKE VALVE art. 0452383
По запросу
14
SEAT-VALVE,SPRING,OUTER art. 0452388
По запросу
15
SPRING-VALVE,OUTER art. 0452385
По запросу
16
SPRING-VALVE,INNER art. 0452386
По запросу
17
CLIP-RETAINER art. 0452389
По запросу
18
RETAINER-VALVE,SPRING art. 0452387
По запросу
19
VALVE SEAL art. 0452390
По запросу
20
EXHAUST VALVE art. 0452384
По запросу
21
CYLINDER GASKET art. 0455354
По запросу
22
CYLINDER art. 0452375
По запросу
23
CYLINDER GASKET art. 0455351
По запросу
24
HEAD-CYLINDER,QUAD art. 0452844
По запросу
25
BOLT-HEX,FLANGE art. 0452401
По запросу
26
INSULATOR-MANIFOLD art. 0452404
По запросу
27
NUT-FLG W/SERR(10) art. 0450880
По запросу
28
BOLT-STUD art. 0452405
По запросу
29
INTAKE MANIFOLD [Incl. 30] art. 0452311
По запросу
30
O-RING art. 0452397
По запросу
31
MANIFOLD GASKET art. 0455352
По запросу
32
BOLT-STUD art. 0452399
По запросу
33
HEAD COVER O-RING art. 0452392
По запросу
34
O-RING art. 0452394
По запросу
35
HEAD COVER CAP art. 0452393
По запросу
