модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

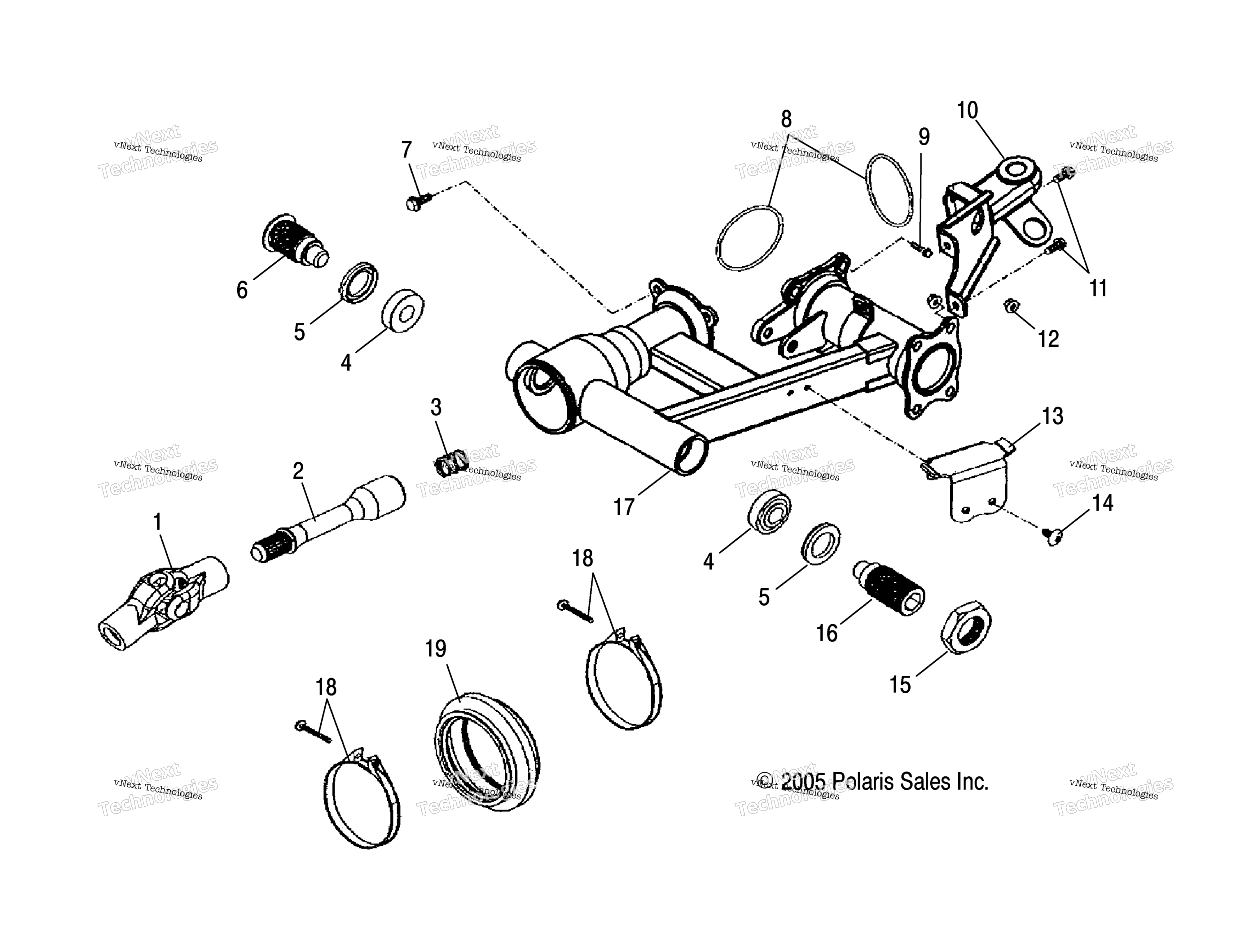

Схема chassis, задний Swing Arm для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT-UNIVERSAL art. 0452607
По запросу
2
DRIVE SHAFT art. 0452606
По запросу
3
SPRING art. 0452605
По запросу
4
BEARING art. 0452608
По запросу
5
OIL SEAL art. 0452609
По запросу
6
PIVOT BOLT art. 0452610
По запросу
7
BOLT-HEX,FLANGE art. 0452614
По запросу
8
O-RING art. 0452613
По запросу
9
BOLT-JOINT,M10X30 art. 0452615
По запросу
10
BRACKET-TRAILER HOOK art. 0452861
По запросу
11
BOLT-HITCH art. 0454056
По запросу
12
NUT art. 0453866
По запросу
13
RETAINER-BRAKE LINE art. 0452860
По запросу
14
SCREW,TAPPING art. 0451703
По запросу
15
NUT-LOCK,M30X1.35 art. 0452612
По запросу
16
BOLT-PIVOT art. 0452611
По запросу
17
SWING ARM-QUAD art. 0452859
По запросу
18
CLAMP art. 0452617
По запросу
19
JOINT BOOT art. 0452616
По запросу
