модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

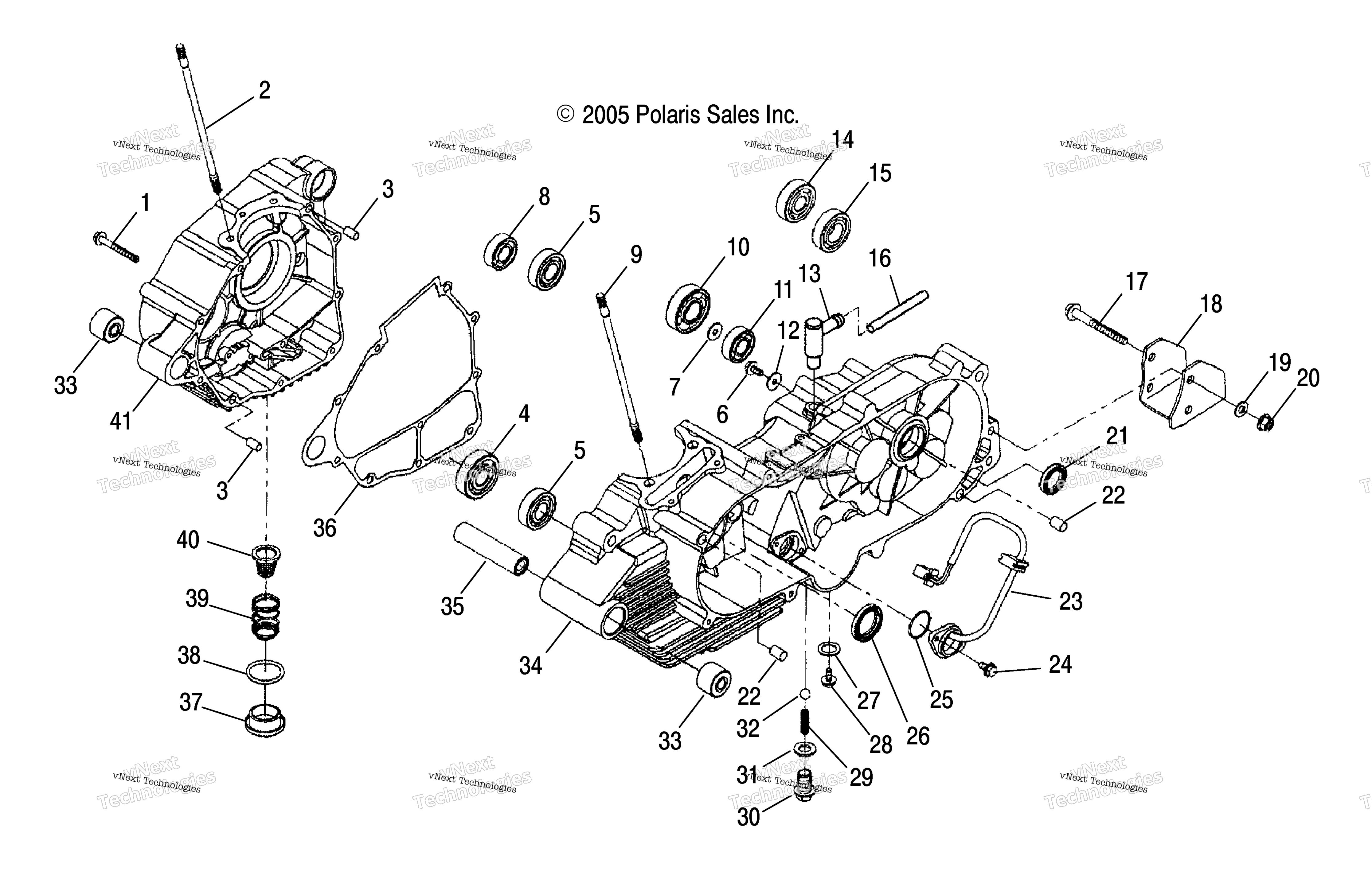

Схема двигателя, картера для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
BOLT-HEX,FLANGE art. 0452343
По запросу
2
BOLT-STUD art. 0452335
По запросу
3
PIN-DOWEL art. 0452342
По запросу
4
BALL BEARING art. 0452345
По запросу
5
BALL BEARING art. 0452348
По запросу
6
BOLT-HEX,FLANGE art. 0452330
По запросу
7
WASHER-FLAT art. 0452374
По запросу
8
BEARING-MAIN TRNSMSN SHAFT art. 0452156
По запросу
9
BOLT-STUD art. 0452336
По запросу
10
BALL BEARING art. 0452349
По запросу
11
NEEDLE BEARING art. 0452373
По запросу
12
WASHER-FLAT art. 0452337
По запросу
13
BREATHER-CRANKCASE,LOWER art. 0452125
По запросу
14
BALL BEARING art. 0452347
По запросу
15
BALL BEARING art. 0452346
По запросу
16
HOSE-VENT,GEARCASE art. 0452326
По запросу
17
BOLT-HEX,FLANGE art. 0452324
По запросу
18
BRKT-MOTOR MOUNT art. 0452323
По запросу
19
WASHER-FLAT art. 0452325
По запросу
20
NUT-FLANGE(10) art. 0450268
По запросу
21
OIL SEAL art. 0452340
По запросу
22
PIN-DOWEL art. 0450142
По запросу
23
CRANK CASE SWITCH art. 0452329
По запросу
24
BOLT-HEX,FLANGE art. 0452138
По запросу
25
O-RING GEAR, POSITION SENSOR art. 0452129
По запросу
26
OIL SEAL art. 0452341
По запросу
27
WASHER-FLAT art. 0452133
По запросу
28
BOLT-HEX,WASHER FACE art. 0452132
По запросу
29
DETENT SPRING, 10KG art. 0453033
По запросу
30
BOLT-HEX art. 0452137
По запросу
31
WASHER-FLAT art. 0452136
По запросу
32
BALL, STEEL art. 0452134
По запросу
33
BUSHING, RUBBER art. 0452319
По запросу
34
CRANKCASE-LH art. 0454813
По запросу
35
SPACER-COLLAR art. 0452320
По запросу
36
CRANK CASE GASKET art. 0455488
По запросу
37
DRAIN PLUG, OIL art. 0452368
По запросу
38
DRAIN PLUG O-RING art. 0452371
По запросу
39
OIL SCREEN SPRING art. 0452370
По запросу
40
OIL SCREEN art. 0452369
По запросу
41
CRANKCASE-RH art. 0454811
По запросу
