модель 2009 года
- Модель Phoenix 200
- Код модели PHOENIX 200 QUAD (A09PB20EB)

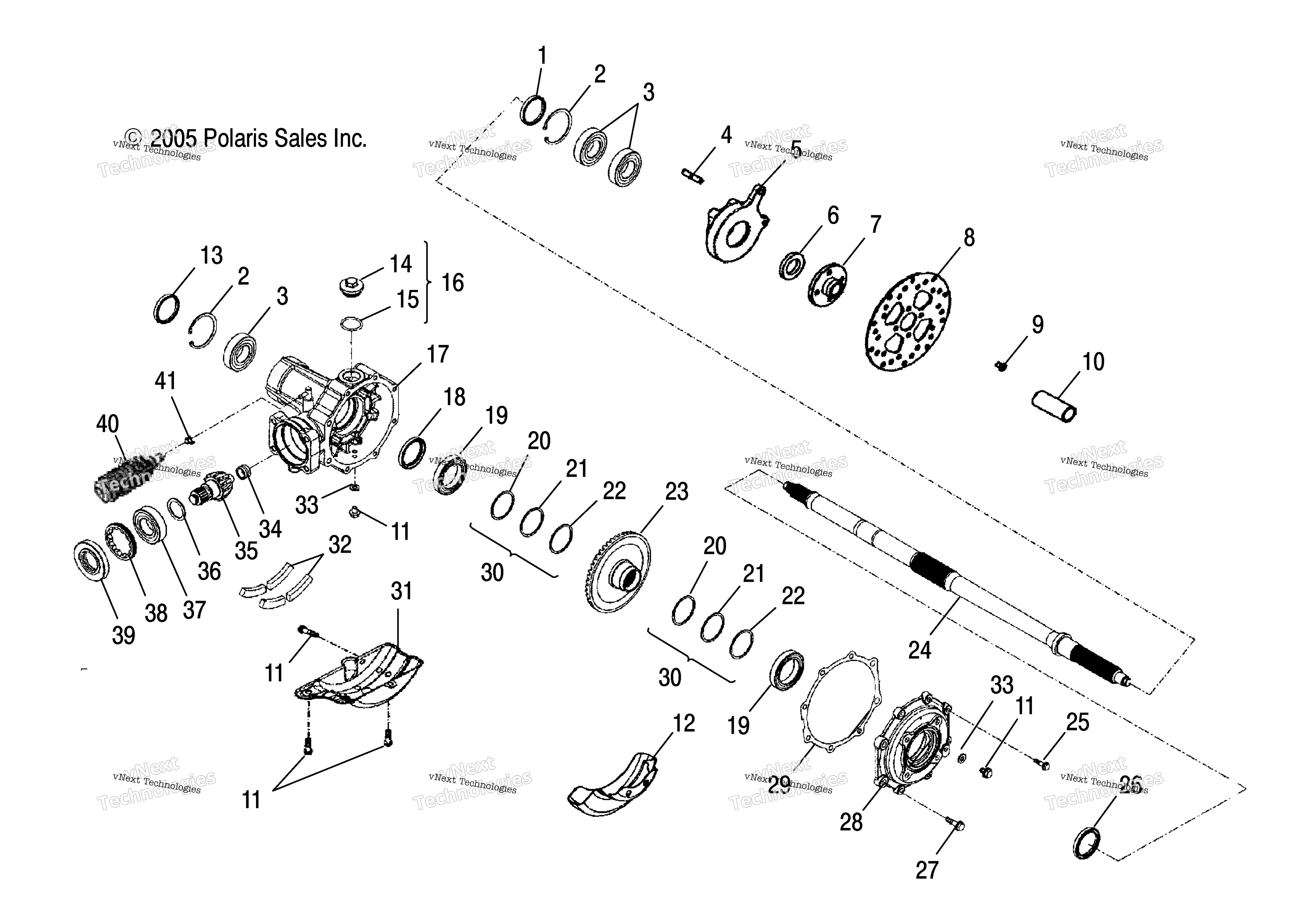

Схема колёс, задних Axle для PHOENIX 200 QUAD (A09PB20EB)
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING art. 0452718
По запросу
2
RETAINER art. 0452717
По запросу
3
BEARING art. 0453803
По запросу
4
B0LT-STUD,REAR BRAKE,PHX QUAD art. 0452906
По запросу
5
ASM-SEAT,REAR AXLE art. 0452900
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
MOUNT-BRAKE DISC art. 0452902
По запросу
8
DISC-BRAKE,REAR art. 0452903
По запросу
9
BOLT-BRAKE DISC art. 0452904
По запросу
10
SPACER-COLLAR,REAR BRAKE art. 0452905
По запросу
11
BOLT-HEX,WASHER FACE art. 0452126
По запросу
12
COVER-GEAR CASE,PHX QUAD,SLVR art. 0452909-385
По запросу
13
OIL SEAL art. 0452752
По запросу
14
DRAIN PLUG, OIL art. 0452368
По запросу
15
DRAIN PLUG O-RING art. 0452371
По запросу
16
ASM-CAP [Incl. 14,15] art. 0452754
По запросу
17
FINAL GEARCASE art. 0453148
По запросу
18
OIL SEAL art. 0452737
По запросу
19
BEARING art. 0452730
По запросу
20
SHIM art. 0452732
По запросу
21
SHIM art. 0452733
По запросу
22
SHIM art. 0452734
По запросу
23
RING GEAR art. 0452736
По запросу
24
AXLE-PHOENIX QUAD art. 0452907
По запросу
25
BOLT-HEX,FLANGE art. 0452749
По запросу
26
OIL SEAL art. 0452726
По запросу
27
BOLT-HEX,FLANGE art. 0452747
По запросу
28
COVER-GEARCASE,FINAL art. 0453147
По запросу
29
GASKET-COVER art. 0455496
По запросу
30
ASM-SHIM art. 0452731
По запросу
31
GEAR CASE PLATE, CLOUD SILVER art. 0452757-385
По запросу
32
SPACER-RUBBER art. 0452756
По запросу
33
WASHER-FLAT art. 0452712
По запросу
34
NEEDLE BEARING art. 0452739
По запросу
35
PINION GEAR art. 0452740
По запросу
36
PINION GEAR SHIM art. 0452741
По запросу
37
BEARING art. 0452742
По запросу
38
NUT art. 0452743
По запросу
39
OIL SEAL art. 0452745
По запросу
40
DIFFERENTIAL BELLOWS, PHOENIX art. 0454105
По запросу
41
CIR CLIP art. 0452758
По запросу
