модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

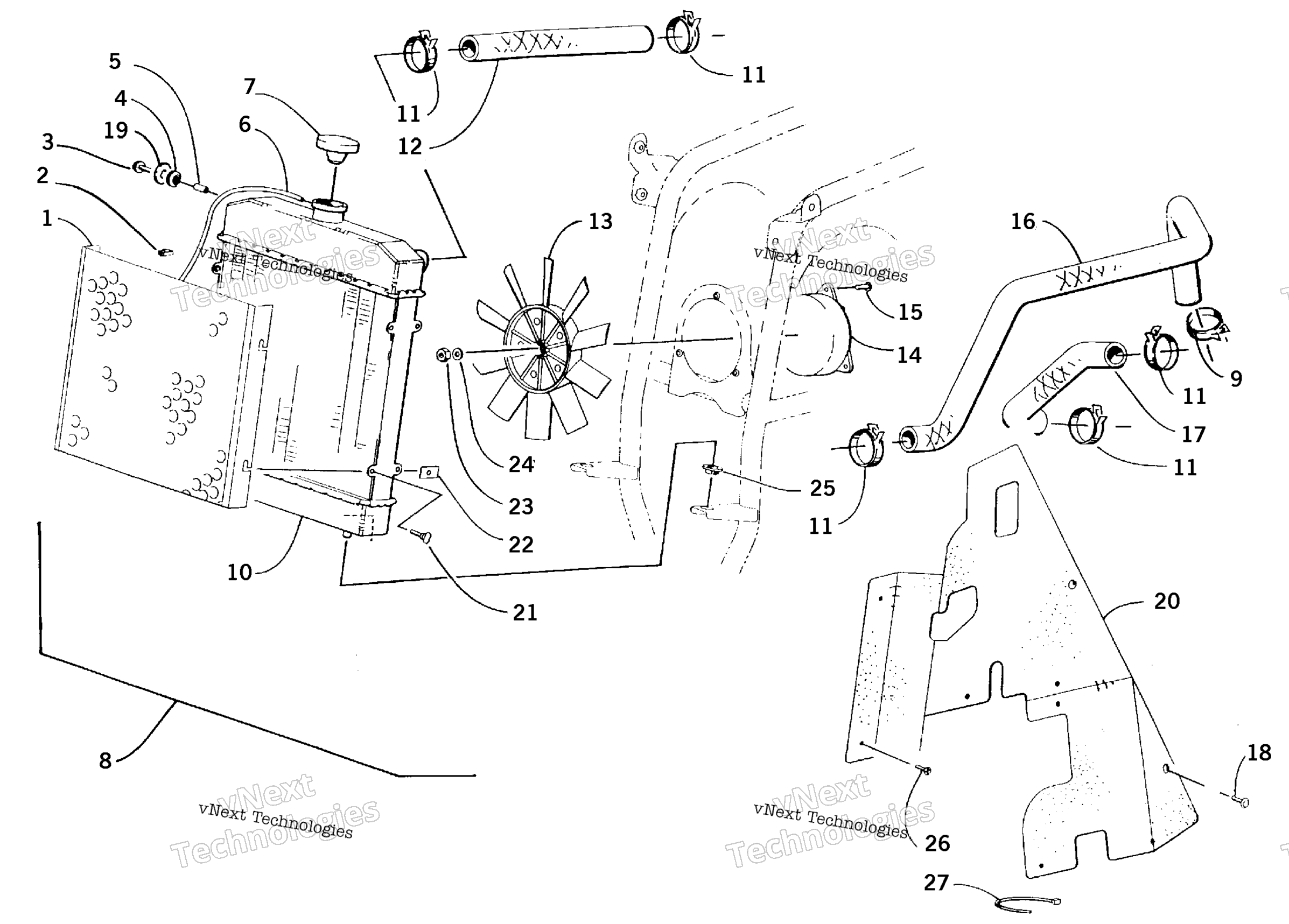

Схема системы охлаждения Assembly для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
2
Зажим Arctic Cat art. 1623-984
По запросу
3
Болт Arctic Cat art. 8476-620
По запросу
4
GROMMET(LV 11378) art. 0423-030
По запросу
5
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
8
RADIATOR-ASSY (inc. 1, 4, 7, 10, and 21) art. 0413-014
По запросу
9
Clamp, Hose art. 0623-736
По запросу
11
CLAMP,HOSE-SPRING(32mm) (USE 1623-321) art. 0423-070
По запросу
12
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
13
Blade, Fan art. 0413-006
По запросу
14
Motor, Fan art. 0413-004
По запросу
15
SCREW,MACH-TSFH M5X0.8X16 CL8.8 BLK art. 8474-516
По запросу
16
HOSE,COOLANT-LWR art. 0410-001
По запросу
17
HOSE,COOLANT-CROSS OVER art. 0410-003
По запросу
18
Винт Arctic Cat art. 0423-101
от 263 ₽
19
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
20
Panel, Fender - Inner art. 0406-200
По запросу
21
THUMB SCREW-RAD art. 0413-009
По запросу
22
Clip, U-Nut art. 0423-031
По запросу
23
NUT,M8-1.25 LH THREAD art. 0423-056
По запросу
24
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
25
Bushing art. 0423-028
По запросу
26
Винт Arctic Cat art. 8477-616
от 110 ₽
27
Зажим Arctic Cat art. 0123-788
По запросу
