модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

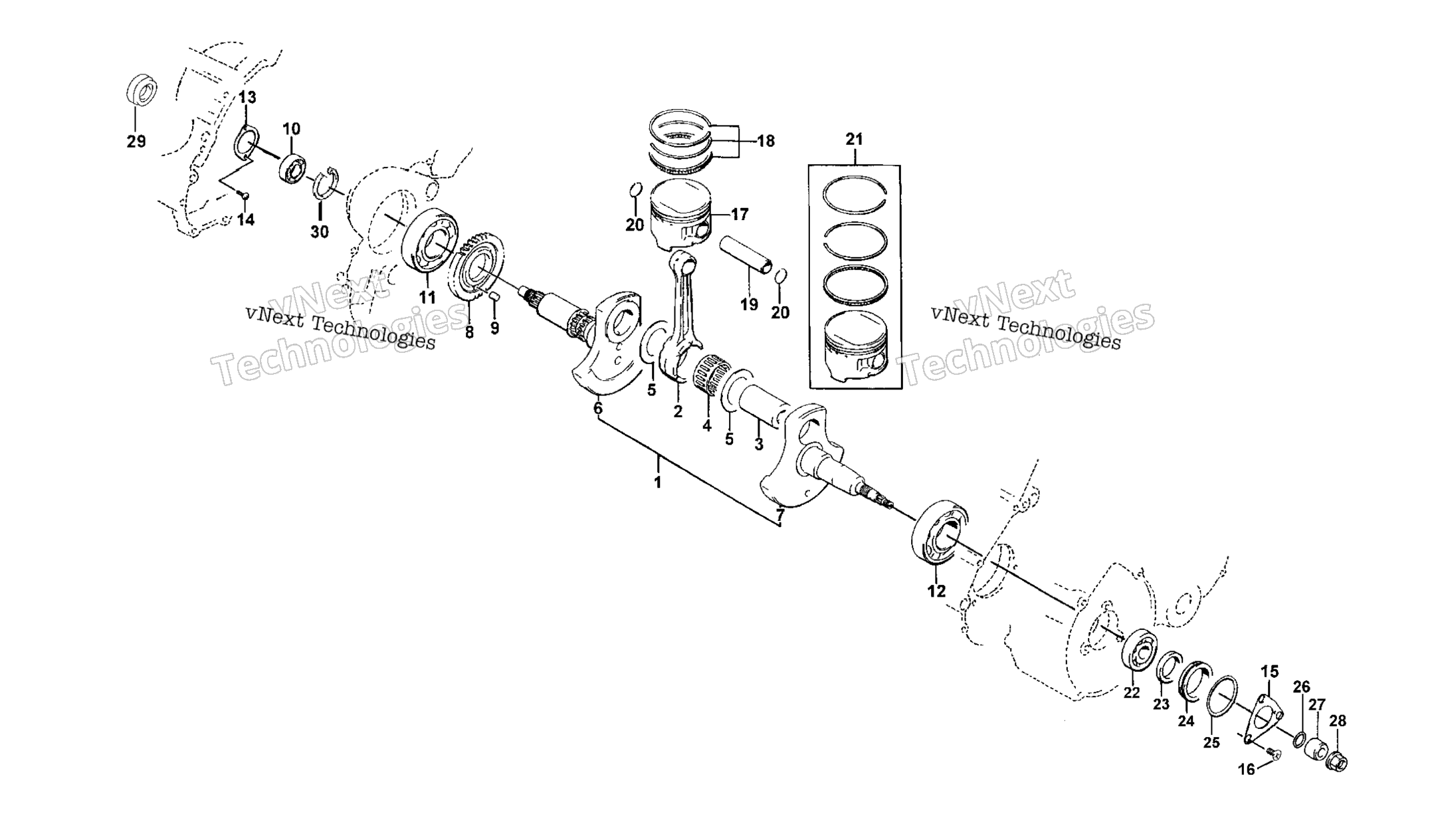

Схема коленчатого вала Assembly для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKSHAFT SET (inc. 2-9) (400) art. 3402-339
По запросу
2
CONNROD (400) art. 3402-341
По запросу
3
PIN, CRANK (400) art. 3402-116
По запросу
4
ROLLER BEARING ,M35X44X26 (400) art. 3402-064
По запросу
5
WASHER, M35X55X1 (400) art. 3423-030
По запросу
6
CRANKSHAFT COMP, R (inc. 8-9) (400) art. 3402-342
По запросу
7
CRANKSHAFT, L (400) art. 3402-343
По запросу
10
BEARING,M17X40X12 (400) art. 3402-044
По запросу
11
BEARING,BALL, M40X80X18 art. 3402-058
По запросу
12
BALL BEARING ,M35X80X21 art. 3402-054
По запросу
13
RETAINER, CRANKSHAFT BEARING, R Not a Service Part art. 3402-120
По запросу
14
SCREW,5MM (400) art. 3423-017
По запросу
15
RETAINER, OIL SEAL art. 3402-188
По запросу
16
SCREW, 6X12 art. 3423-018
По запросу
17
PISTON (400) art. 3402-340
По запросу
18
RING SET,+040 (+1.00 mm)(400) art. 3436-010
По запросу
18
RING SET,+020 (+0.50 mm)(400) art. 3436-009
По запросу
18
RING SET, PISTON (400) art. 3402-114
По запросу
19
PIN, PISTON (400) art. 3402-110
По запросу
20
CIRCLIP,M21 (400) art. 3423-069
По запросу
21
Piston Assembly (inc. 17, 18, and 20) (400) art. 3402-430
По запросу
21
Piston Set (+0.50 mm)(400) art. 3402-346
По запросу
21
Piston Set (+1.00 mm)(400) art. 3402-347
По запросу
22
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
23
Seal, Oil art. 3402-070
По запросу
24
SPACER art. 3423-542
По запросу
25
O RING, ID:44, OD:2.4 art. 3423-063
По запросу
26
O RING art. 3423-053
По запросу
27
Spacer, Bearing - Left art. 3402-348
По запросу
28
Nut art. 3007-391
По запросу
29
SEAL,OIL,M17X36X6 art. 3402-387
По запросу
30
CIRCLIP,FASTENER art. 3423-355
По запросу
