модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

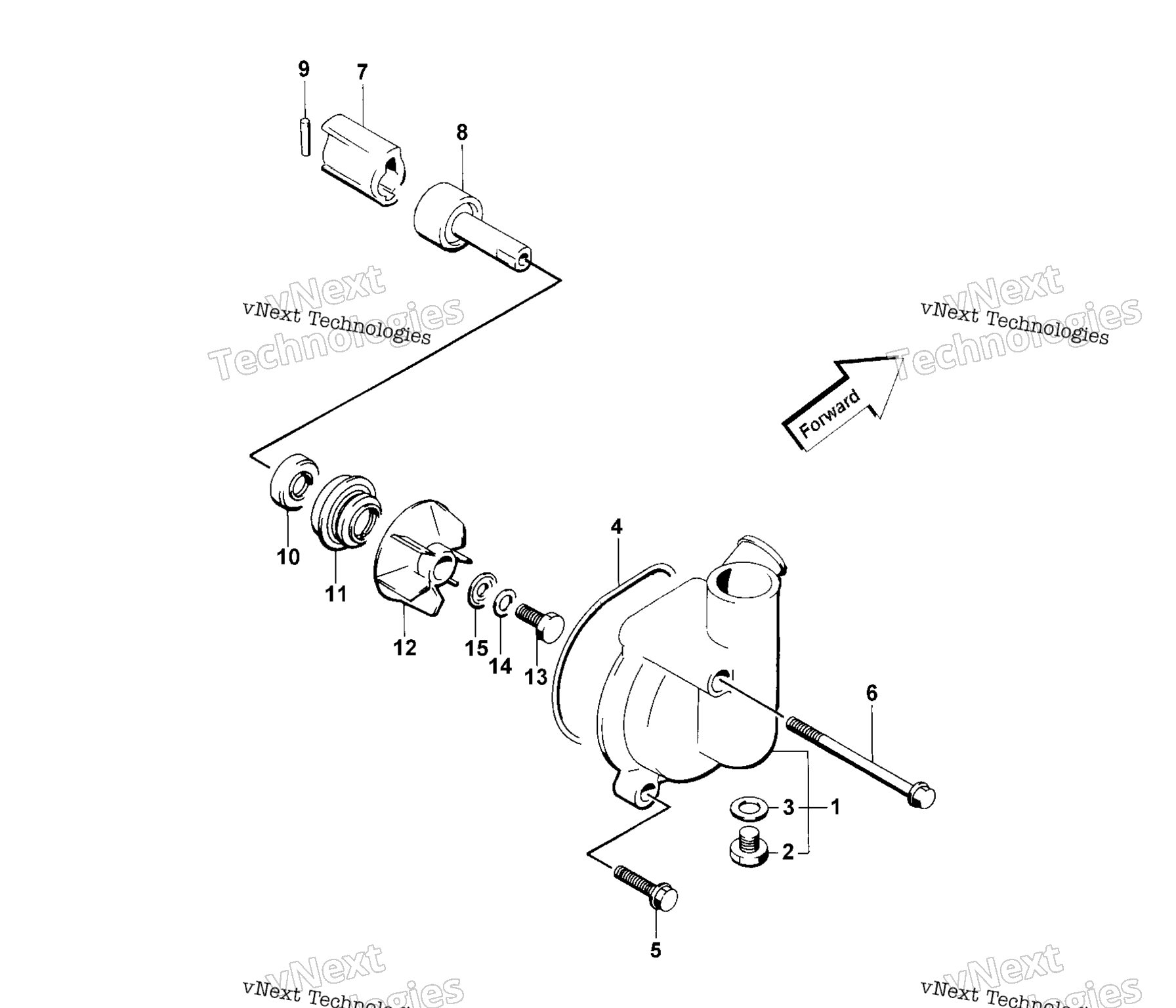

Схема системы охлаждения Pump Assembly для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
CASE COMP,WATER PUMP (inc. 2-3) (400) art. 3402-354
По запросу
2
BOLT (400) art. 3423-185
По запросу
3
WASHER art. 3402-436
По запросу
4
Прокладка водяной помпы Arctic Cat art. 3423-078
По запросу
5
Bolt, Water Inlet Connector art. 3007-515
По запросу
6
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
7
JOINT,WATER PUMP DRIVE (400) art. 3413-011
По запросу
8
SHAFT, WATER PUMP art. 3413-002
По запросу
9
PIN ,M4X15.8 art. 3423-046
По запросу
10
Сальник помпы масляный Arctic Cat art. 3003-356
По запросу
11
Seal, Mechanical Water Pump art. 3005-909
По запросу
12
IMPELLER, WATER PUMP art. 3413-001
По запросу
13
Bolt, Shaft art. 3003-426
По запросу
14
Washer, Shaft art. 3003-431
По запросу
15
Washer art. 3003-432
По запросу
