модель 2000 года
- Модель 400
- Код модели 400 2X4 (RED) (A2000ATI2AUSR)

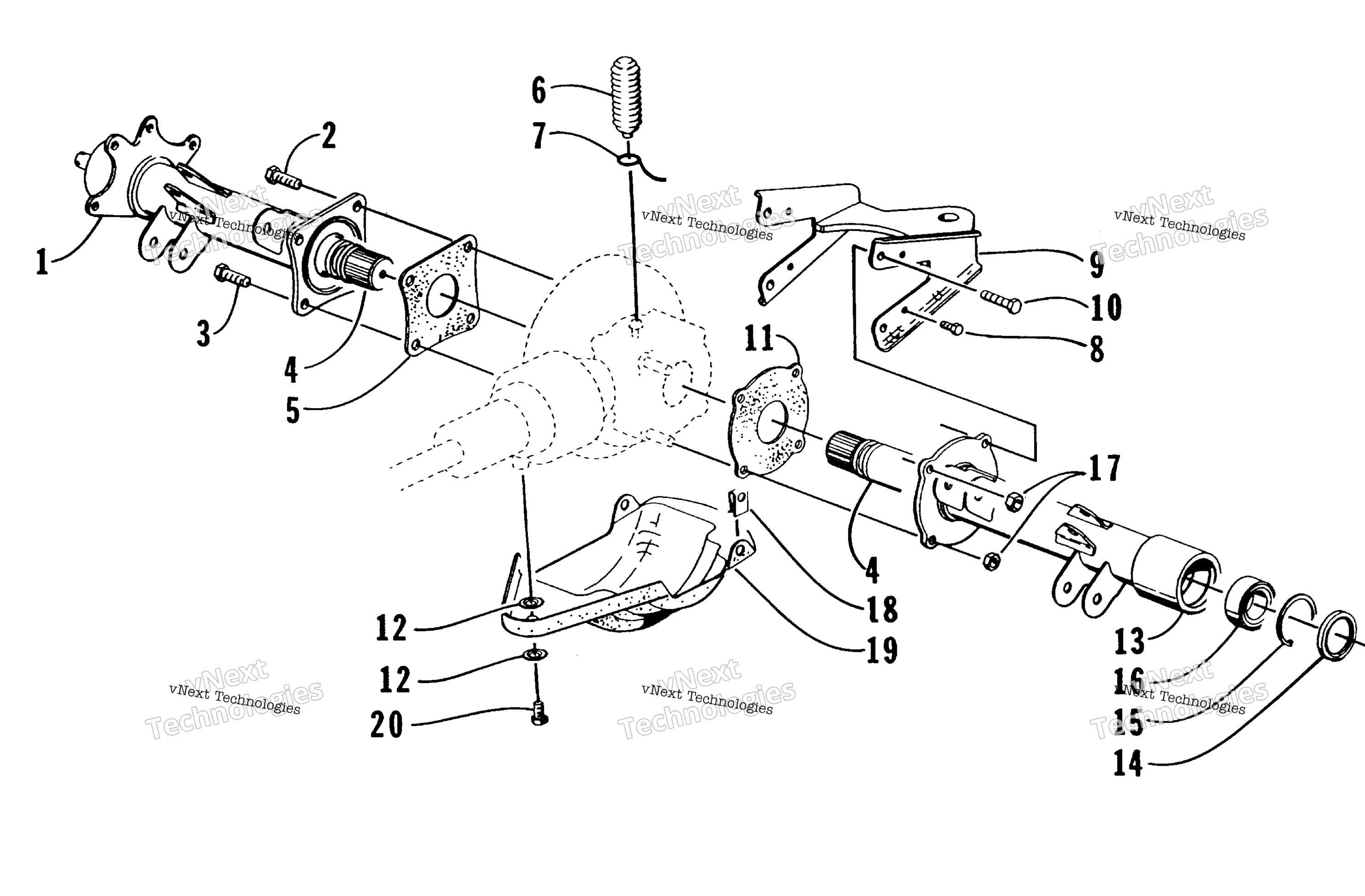

Схема задний мост узла для 400 2X4 (RED) (A2000ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING,AXLE-RH-BLACK art. 0502-630
По запросу
2
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
3
Screw, Cap art. 8409-025
По запросу
4
AXLE,DRIVE RR art. 0402-191
По запросу
5
GASKET,RR AXLE -SQUARE art. 0402-139
По запросу
6
Сапун Arctic Cat art. 1402-620
от 750 ₽
7
Tie, Cable - 4 in. art. 0123-811
По запросу
8
Винт Arctic Cat art. 8476-616
По запросу
9
TRAILER HITCH-BLACK art. 0506-135
По запросу
10
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
11
GASKET,RR AXLE-ROUND art. 0402-138
По запросу
12
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
13
HOUSING,AXLE-LH-BLACK art. 0502-631
По запросу
14
Сальник 38 X50X7 мм Arctic Cat art. 0402-068
По запросу
15
C-CLIP,INR (DHO 50) art. 0423-033
По запросу
16
BEARING,WHEEL HUB-RR (ATV-BB-1) art. 0402-003
от 1 190 ₽
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
Clip, U-Nut art. 0423-031
По запросу
19
PANEL,RR GEAR CASE art. 0406-097
По запросу
20
Болт Arctic Cat art. 8408-816
от 110 ₽
